PMBus (Power Management Bus)
PMBus 协议分析设置。通道区域的产品差异请见 Settings。
Supported Models
TravelBus
TB1000/TB2000/TB3000 除了 F 系列外都支援
LA3000/LA4000
LA3000/LA4000 僅於 B 系列支援
TravelLogic
TL3000/TL4000 僅於 B 系列支援
BusFinder
BF6000 僅於 B 系列支援, BF7000 全系列都支援
Protocol Exerciser
PX2816B 支援
MSO2000/3000
| MSO2008E | MSO2116E | MSO2116B | MSO2216B | MSO2216B+ | MSO2416B+ |
|---|---|---|---|---|---|
| ● | ● | ● | ● |
| MSO2216M+ | MSO2116E+ | MSO2116B+ |
|---|---|---|
| ● | ● |
MSO3000 全系列都支援
TravelScope 3000
TS3000 全系列都支援

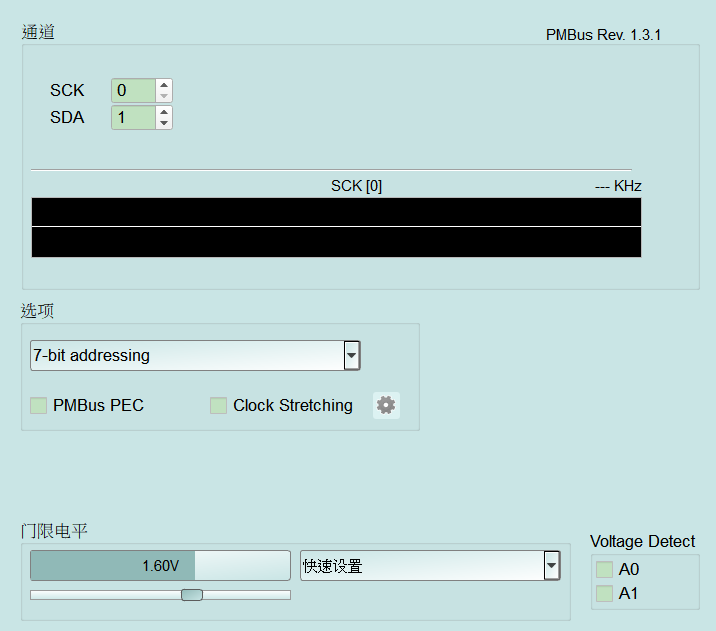

Settings
-
设定:
- 7-bit addressing: 地址模式(7-bit addressing/8-bit addressing (Include R/W in Address)/10-bit addressing)。设错会解错从属地址。Default 为 7-bit addressing。
- PMBus PEC: 是否验证 Packet Error Code(PEC)。Default 为未勾选。
- Clock Stretching: 勾选后启用 clock stretching 相关处理，并可点齿轮开启 Clock Stretching Settings(与 I2C/SMBus 共用)；未勾选时齿轮栏位停用(Disable)。首次勾选时通常会直接开启弹出窗口。Default 为未勾选。
- Clock stretching: 侦测从属装置暂时拉低 SCL(时钟线)以延长时钟的行为(clock stretching)。Default 为未勾选。
- Timeout check (Range: 0 ns ~ 67 ms): 检查 stretch 是否超过允许时间。勾选后数值栏栏位启用(Enable)，以 ns 输入(约 0~67 ms)；未勾选时数值栏栏位停用(Disable)。Default 为未勾选、数值空白。

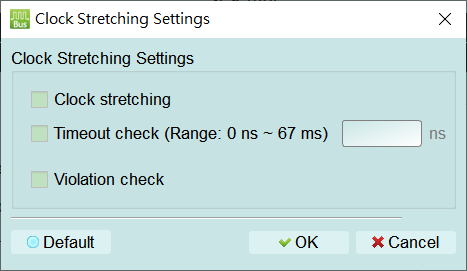

- Violation check: 标示不符合规范的 clock stretching。Default 为未勾选。 在 Clock Stretching 旁按齿轮开启此窗口，用来设定如何侦测/标示从属装置暂时拉低 SCL(时钟线)所造成的 clock stretching(时钟延展):
-
Clock stretching: 启用 clock stretching 侦测。从属装置可拉住 SCL 要求主装置等待；勾选后会把这段行为纳入分析。Default 为未勾选。
- Timeout check (Range: 0 ns ~ 67 ms): 检查单次 stretch 是否超过允许时间。勾选后右侧数值栏栏位启用(Enable)，以 ns 输入(约 0~67 ms)；未勾选时数值栏栏位停用(Disable)。Default 为未勾选、数值空白。
- Violation check: 标示不符合规范的 clock stretching。Default 为未勾选。
