DP Aux (DisplayPort Auxiliary Channel)

DP Aux 协议分析设置。通道区域的产品差异请见 Settings。

Supported Models

TravelBus

TB1000/TB2000/TB3000 僅於 B 系列支援

LA3000/LA4000

LA3000 僅於 B/Plus 系列支援, LA4000 全系列都支援

TravelLogic

TL3000/TL4000 全系列都支援

BusFinder

BF6000 僅於 B 系列支援, BF7000 全系列都支援

Protocol Exerciser

PX2816B 支援

MSO2000/3000

MSO1000/MSO2000 16 通道機種支援, MSO3000 全系列都支援

TravelScope 3000

TS3000 全系列都支援

Settings

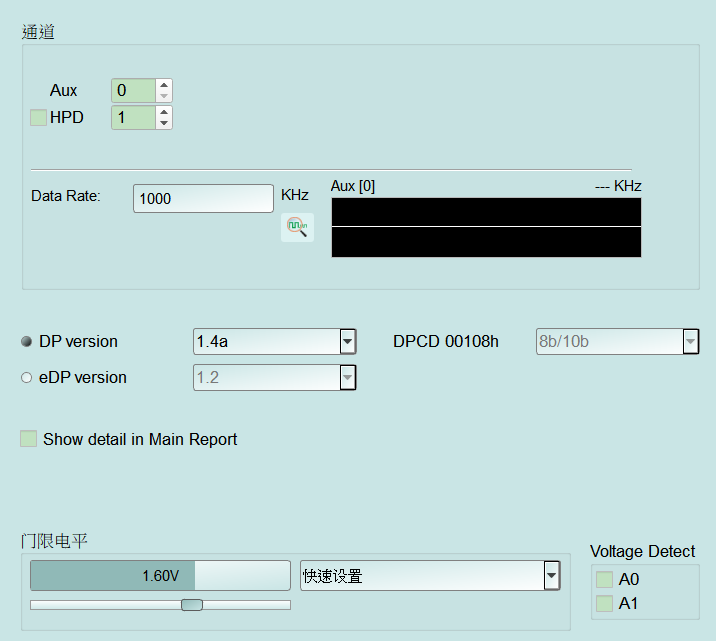

DP Aux Protocol Analyzer 设置(TravelLogic 系列)

• 设定:
  • Data Rate: Aux 通道资料速率(画面单位为 kHz)。设错会解码错位。Default 为 1 MHz(1000 kHz)。
  • DP version/eDP version: 择一指定 DisplayPort 或 eDP 规格版本，影响可用栏位与解码语意。Default 为选 DP version、1.4a(eDP 清单预设为 1.2)。主画面 Default 不重设版本(仅新建/版本对话框 Default 会还原)。
  • DPCD 00108h: 通道编码 8b/10b/128b/132b。选 DP version 时仅在 DP 2.0(含)以后栏位启用(Enable)；选 eDP version 时仅在 eDP 1.5(含)以后栏位启用(Enable)；其余情况栏位停用(Disable)并固定为 8b/10b。Default 为 8b/10b。
  • Show detail in Main Report: 在主报告显示较详细的 Aux 解码内容。Default 为勾选。
