SPI (Serial Peripheral Interface)

SPI 协议分析设置。Word Wrap 只影响解码结果的换行显示。通道区域的产品差异请见 Settings。

Supported Models

TravelBus

TB1000/TB2000/TB3000 全系列都支援

LA3000/LA4000

LA3000 除了 F 系列外都支援, LA4000 全系列都支援

TravelLogic

TL3000/TL4000 全系列都支援

BusFinder

BF6000 僅於 B 系列支援, BF7000 全系列都支援

Protocol Exerciser

PX2816B 支援

MSO2000/3000

MSO1000/MSO2000/MSO3000 全系列都支援

TravelScope 3000

TS3000 全系列都支援

Settings

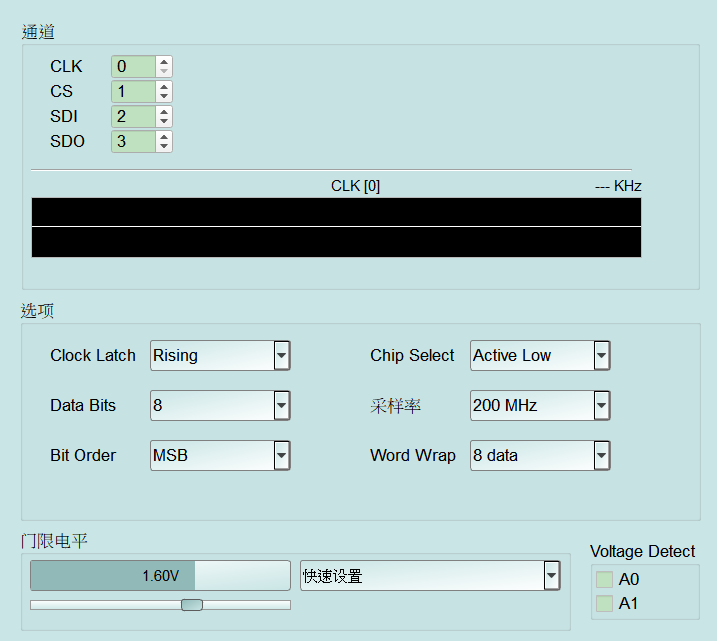

SPI Protocol Analyzer 设置(TravelLogic 系列)

• 设定:
  • Clock Latch: 资料锁存边缘(Rising/Falling)。设错会解码错位。Default 为 Rising。
  • Chip Select: CS 有效电位(Active Low/Active High)。Default 为 Active Low。
  • Data Bits: 每个字符的资料位数(4~8)。Default 为 8。
  • 采样率: SPI 分析采样率(选项依机种而异，例如 TravelLogic/MSO 为 20/100/200 MHz/1 GHz)。过低可能无法正确解码高速 SPI。Default 为清单第 3 项(TravelLogic/MSO 为 200 MHz)。
  • Bit Order: 位元顺序(MSB/LSB)。设错会使资料位元颠倒。Default 为 MSB。
  • Word Wrap: 解码结果的换行/分段方式。8 data 每 8 笔资料换行；All block data 依整段传输(例如一次 CS 有效期间)显示。Default 为 8 data。
