各协议分析(Protocol Analyzer)设置说明。请先阅读通用规则与各产品系列画面差异，再由左侧菜单选择协议查看参数说明。

通讯协议选择画面(通用)

选择不同的通讯协议后，设置画面通常包含下列区域:

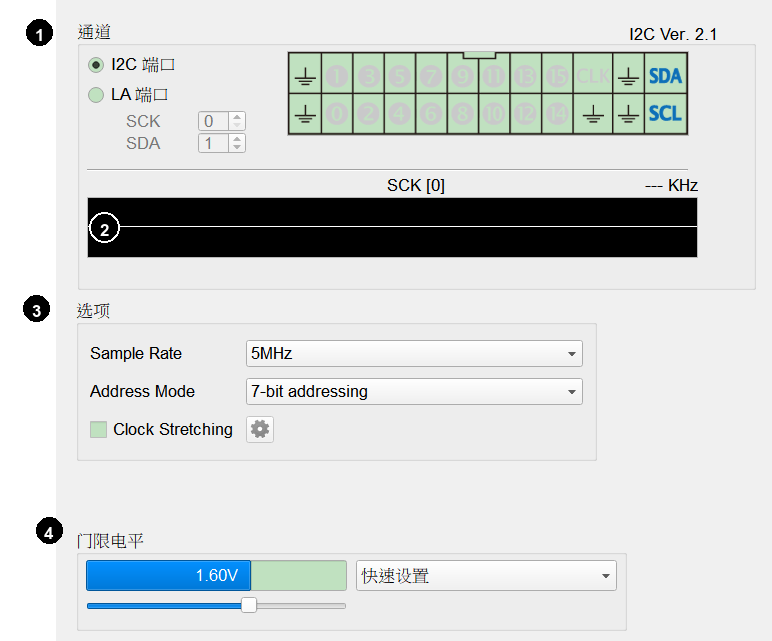

Protocol Select

通讯协议选择/设置画面(以 TravelBus I2C 为例)

**1. 通道: ** 指定协议信号对应的通道或接口(各产品系列画面不同，见下方说明)。

**2. 波形预览: ** 软件可自动检测并显示信号波形与最高频率。下方预览列会显示所选时钟通道与测量到的总线频率(KHz)；尚未检测到信号时显示 --- KHz。

**3. 选项: ** 设定该通讯协议的封包格式或分析参数。

4. 触发准位/门限电平: ** 依信号准位设定触发电压，建议设为待测信号工作电压的一半。可拖曳滑杆或直接输入数值；亦可使用快速设定**依常见工作电压一次套用对应准位，例如:

  • Vcc 5 V → Threshold 2.5 V
  • Vcc 3.3 V → Threshold 1.6 V
  • Vcc 1.8 V → Threshold 0.9 V

各系列操作方式一致，后续各协议页不再重复说明。

各产品系列画面差异

不同产品系列的 Protocol Analyzer 设置画面，主要差异在通道(Channel)区域。以下以 I2C 为例说明。

  • BusFinder 6000/7000 系列、LA3000/LA4000 系列
    此类设备具有 Slot A、B(部分机种另有 Slot C、D)。通道编号以「Slot 代号 + 通道号码」显示，例如 A0 表示 Slot A 的通道 0、B31 表示 Slot B 的通道 31。

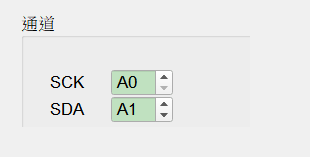

Channel UI - BusFinder / LA3000/LA4000

通道设定范例(BusFinder 6000/7000、LA3000/LA4000)— I2C(图例: SCK = A0、SDA = A1)
  • MSO2000/3000 系列、TravelScope 3000 系列、TravelLogic 3000/4000 系列
    以逻辑通道编号指定信号。TravelLogic 等支持机种的电压侦测说明见本页末 Voltage Detect。

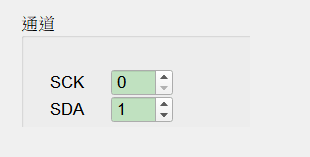

Channel UI - MSO / TravelLogic

通道设定范例(MSO2000/3000、TravelScope 3000、TravelLogic 3000/4000)— I2C
  • TravelBus 1000/2000/3000 系列
    可选择专用 I2C 接口 或一般 LA 接口。选 I2C 接口时会显示机身接脚示意；选 LA 接口时则以一般逻辑通道指定(排线上以数字标示的通道)。

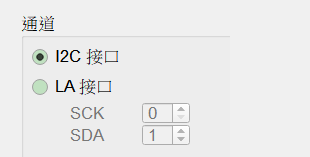

Channel UI - TravelBus

通道设定范例(TravelBus 1000/2000/3000)— I2C
  • PX2000 系列
    先选择装置/Pod(例如 PX POD)，再指定对应的 PX 通道(例如 PX-00、PX-01)。

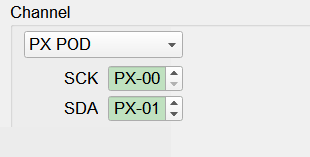

Channel UI - PX2000

通道设定范例(PX2000)— I2C

后续各协议页:

  • 各产品线皆支持的协议: 以 TravelLogic 系列画面为代表说明。
  • 仅特定产品线支持的协议(例如仅 BusFinder): 使用该产品线画面。
  • 通道差异、波形预览、触发准位与 Voltage Detect、Voltage Range Settings(电压下降触发)等各协议通用规则请参照本页上方说明。
  • SD 3.0/eMMC 等专用、但彼此共用的弹出窗口(Vendor CMD、Trigger Settings、Data Trigger、Timeout Trigger)见本页下方 Shared SD / eMMC dialogs；各协议页不再细部说明。

Voltage Detect(电压侦测)

Voltage Detect

Voltage Detect(VCC(A0)、VDD(A1))

支持机种

电压侦测功能仅在 TravelLogic 与 LA3000/LA4000/BusFinder 提供。

功能描述

排线会以 A0、A1 贴纸标示。部分协议的 Option 会提供 Voltage Detect，可勾选例如 VCC(A0)、VDD(A1)，将对应脚位作为电压侦测通道。

此功能会在 Protocol Analyzer 的报告窗口内，显示当前脚位侦测到的电压值，采样间隔约 1 µs。

可应用于侦测外接电路的供电状态；例如待测电路突然掉电时，即可侦测并显示于画面上。

Voltage Range Settings(电压下降触发)

部分协议的 Trigger on/Trigger On 提供 VCC Drop、VDD Drop、VCC(A0) Drop、VDD1 Drop 等电压下降触发条件；选取后会开启 Voltage Range Settings。

在此窗口以图形设定电压检查范围(例如 2.7 V < VDD1 < 3.6 V)；超出上下限的区间以红色斜线标示，可按 Default 还原默认范围。各协议的默认上下限可能不同，请依该协议画面或 Default 为准。

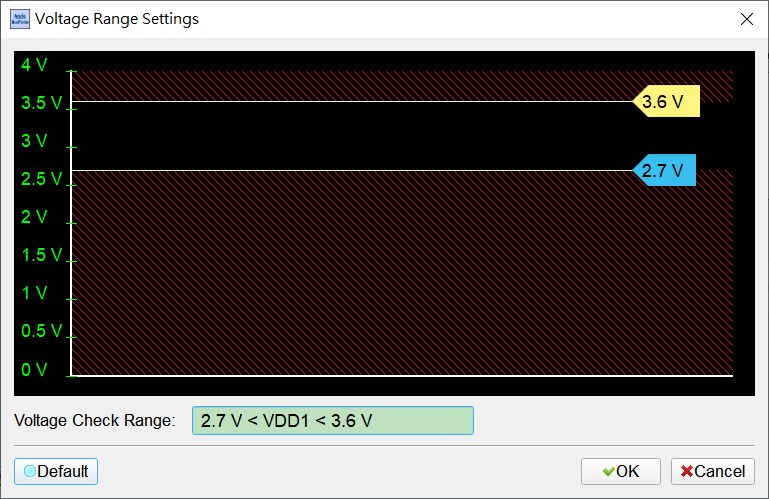

Voltage Range Settings

Voltage Range Settings(电压下降触发)

Shared SD / eMMC dialogs(SD/eMMC 共用弹出窗口)

以下弹出窗口仅见于 SD 3.0、eMMC(及同系列超时设定)等协议，且画面与操作共用；各协议页以链接指向此处，不再重复说明。

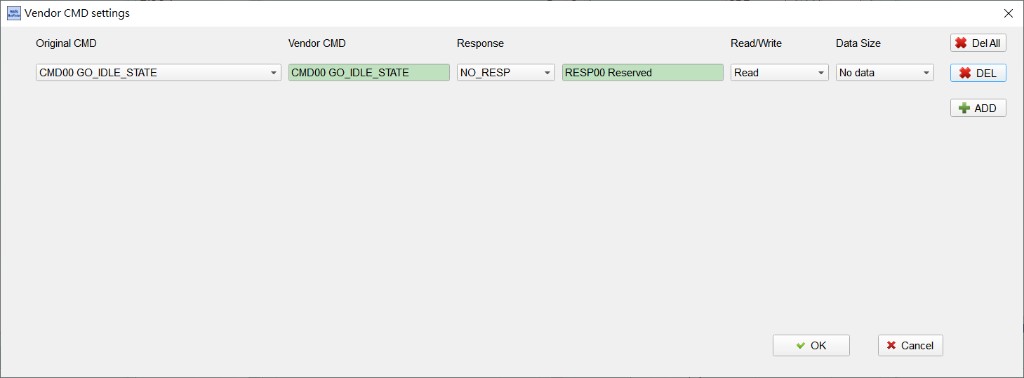

Vendor CMD settings(自定义命令)

Option → Vendor CMD 开启此窗口: 以 Original CMD 为基础自定义 Vendor CMD 名称、Response、Read/Write 与 Data Size；可用 ADD/DEL/Del All 管理清单。

Default 常见 Original/Vendor 为 CMD00 GO_IDLE_STATE、Response NO_RESP、Read/Write Read、Data Size No data。

Vendor CMD settings

Vendor CMD settings

Trigger Settings(Command/Response)

在 Trigger on 选 Command/Response(或 eMMC 的 CMD / RESP.)时开启此窗口: 可选 Any Command 等，并以 S/T/Command/Stuff Bits/CRC/E 等栏位组合条件；填入 XXh 表示该栏为任意值(Don't care)。S/T/E 常为固定位(S=0、T=1、E=1)；右侧 Description 显示说明。

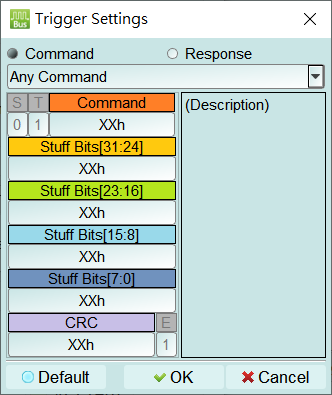

Trigger Settings

Trigger Settings(Any Command)

Data Trigger(资料触发)

在 Trigger on 选 Data 时开启此窗口: 可勾选在 READ(CMD17/18)、WRITE(CMD24/25)或自定义命令后开始 Data Trigger，并设定 pattern 比对(match/NOT match)、Pattern Size 与各字节资料样式；填入 XXh 表示该字节为任意值(Don't care)。

Default: 各前置条件未勾选；Trigger when pattern(s) match；Pattern Size 常见 8 bytes；各字节多为 XXh。

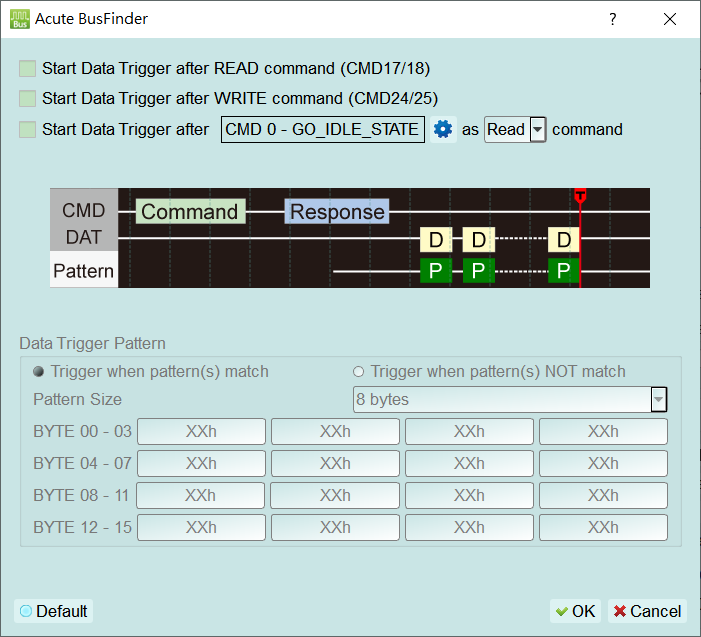

Data Trigger

Data Trigger

Timeout Trigger(超时触发)

在 Trigger on → Timeout 开启此窗口(主要为 eMMC，同系列 SD/MMC 超时设定亦同): 可选 Data timeout after CMD/DATA、Data IDLE timeout before CRC status、Busy timeout after CRC Status，或 Busy timeout After CMD，并设定时间门槛与单位。

Default 常为 Data timeout after CMD/DATA，时间门槛 > 5 ns；Command filter Default 常见 Cmd 17/18/24/25。

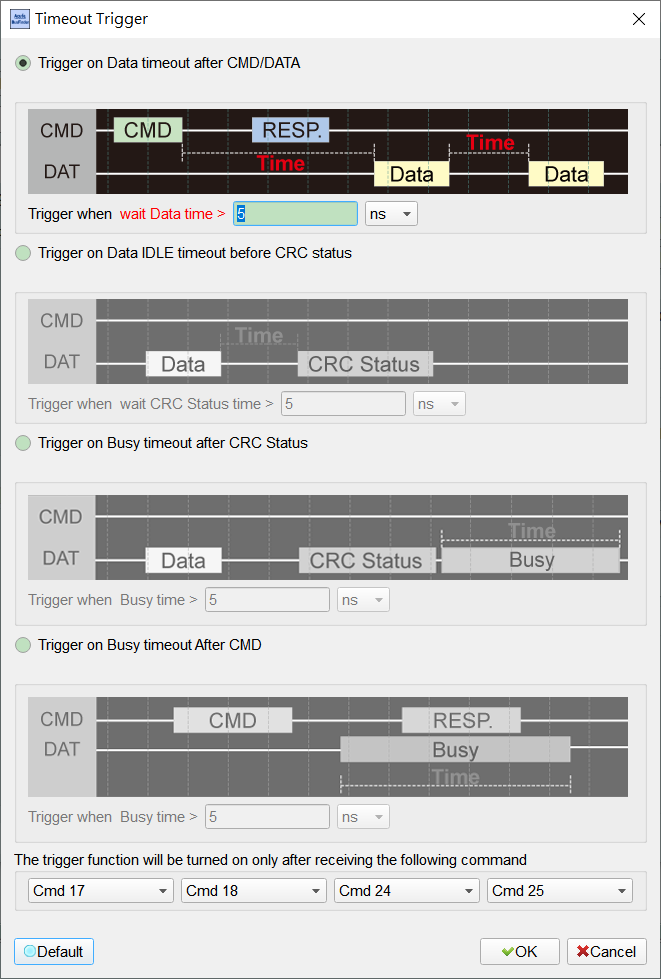

Timeout Trigger

Timeout Trigger
