MIPI RFFE (MIPI RF Front-End)
MIPI RFFE 协议分析设置。通道区域的产品差异请见 Settings。
Supported Models
LA3000/LA4000
LA3000/LA4000 僅於 B 系列支援
TravelLogic
TL3000/TL4000 僅於 B 系列支援
BusFinder
BF6000 僅於 B 系列支援, BF7000 全系列都支援
Protocol Exerciser
PX2816B 支援
MSO2000/3000
| MSO2008E | MSO2116E | MSO2116B | MSO2216B | MSO2216B+ | MSO2416B+ |
|---|---|---|---|---|---|
| ● | ● | ● | ● |
| MSO2216M+ | MSO2116E+ | MSO2116B+ |
|---|---|---|
| ● | ● |
MSO3000 全系列都支援
TravelScope 3000
TS3000 全系列都支援

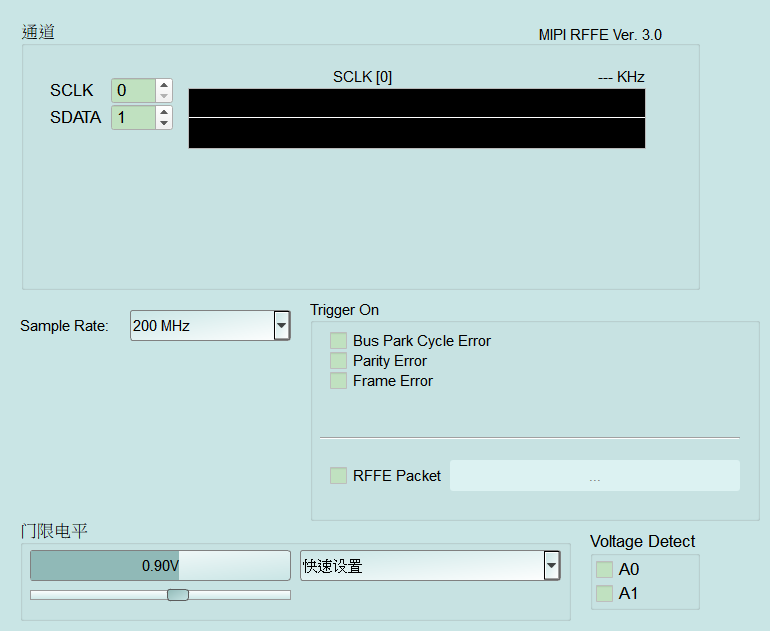

Settings
- 设定:
- Sample Rate / 采样率: RFFE 分析采样率(常见选项 200/250/500 MHz/1 GHz)。过低可能无法正确解码。主画面 Default 不重设此项；新建协定预设为 200 MHz。
-
触发设定:
- Trigger On: 勾选错误条件即可触发。Bus Park Cycle Error＝总线 Park 周期异常；Parity Error＝同位错误；Frame Error＝讯框错误。Default 为各项未勾选。
- RFFE Packet: 依 RFFE 指令/位址/资料内容触发；勾选后齿轮栏位启用(Enable)，开启 MIPI RFFE Trigger Settings(见下方弹出窗口说明)。首次勾选通常会直接开启弹出窗口。Default 为未勾选。
- Command: 要比对的指令类型(例如 Any_Command)。选 Any 时指令码通常为任意值(Don't care)。弹出窗口 Default 为 Any_Command。
- SA / MID、Address: Slave Address/Manufacturer ID 与 Address High/Low。Xh/XXh 表示该栏为任意值(Don't care)。弹出窗口 Default 为 SA Xh、位址/资料各 XXh。
- Data: Any Offset 或指定偏移后比对 Byte 1–8 资料样式。弹出窗口 Default 为 Any Offset、偏移 0、各位元組 XXh。

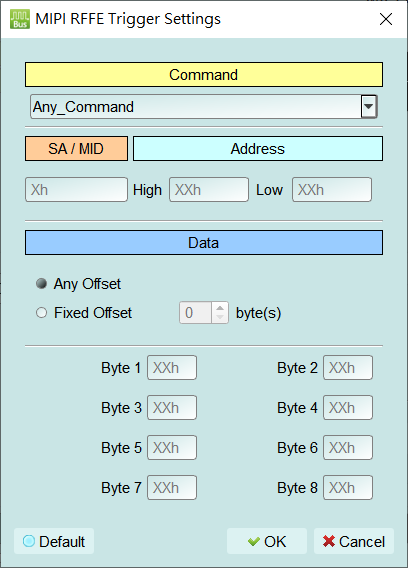

- Default: 还原弹出窗口为上述任意值(Don't care)/Any 条件。 在 Trigger On → RFFE Packet 旁按齿轮开启此窗口，依 RFFE 指令/位址/资料内容触发:
-
Command: 要比对的指令类型(例如 Any_Command)。Default 为 Any_Command。
- SA / MID、Address: Slave Address/Manufacturer ID 与 Address High/Low；Xh/XXh 表示任意值(Don't care)。Default 为 SA Xh、位址/资料各 XXh。
- Data: Any Offset 或指定偏移后比对最多 8 字节之资料样式；其中 XXh 表示该字节为任意值(Don't care)。Default 为 Any Offset、偏移 0、各字节 XXh。
- Default: 还原为上述任意值(Don't care)/Any 条件。
