eSPI (Enhanced Serial Peripheral Interface)
eSPI 协议分析设置。通道区域的产品差异请见 Settings。
Supported Models
LA3000/LA4000
LA3000/LA4000 僅於 B 系列支援
TravelLogic
TL3000 僅於 Plus 系列支援
| TL4134E | TL4134B | TL4234B |
|---|---|---|
| ● |
BusFinder
BF6000 僅於 B 系列支援, BF7000 全系列都支援
Protocol Exerciser
PX2816B 支援
MSO2000/3000
| MSO2008E | MSO2116E | MSO2116B | MSO2216B | MSO2216B+ | MSO2416B+ |
|---|---|---|---|---|---|
| ● | ● | ● |
| MSO2216M+ | MSO2116E+ | MSO2116B+ |
|---|---|---|
| ● |
MSO3000 全系列都支援
TravelScope 3000
TS3000 全系列都支援

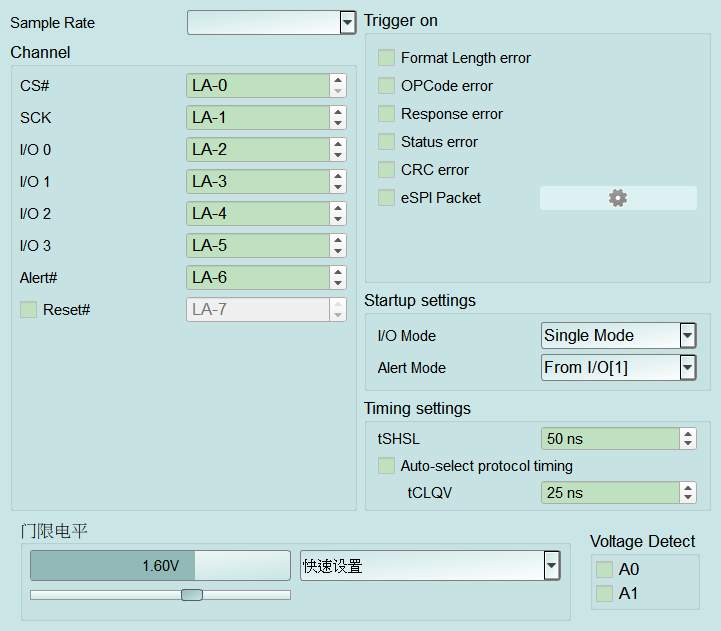

Settings
- 设定:
- Sample Rate / 采样率: eSPI 分析采样率(常见选项 1 GHz/500/250/200 MHz)。过低可能无法正确解码。Default 为 500 MHz。
- Startup settings — I/O Mode: 总线 I/O 宽度(Single Mode/Dual Mode/Quad Mode)。设错会解码错位。Default 为 Single Mode。
- Startup settings — Alert Mode: Alert 来源(From I/O[1]/From Alert#)。启用额外 CS(CS_B/C/D)时会强制 From Alert# 且此栏栏位停用(Disable)。Default 为 From Alert#。
- Timing settings — tSHSL/tCLQV: Chip-select 与时序相关时间(单位 ns)。Default 为 tSHSL 50 ns、tCLQV 25 ns。
- Timing settings — Auto-select protocol timing: 勾选后由协定时序自动套用，tCLQV 栏位停用(Disable)；未勾选时 tCLQV 栏位启用(Enable)。Default 为未勾选。
-
触发设定:
- Error 触发: Format Length error/OPCode error/Response error/Status error/CRC error。勾选后对应错误即可触发。Default 为各项未勾选。

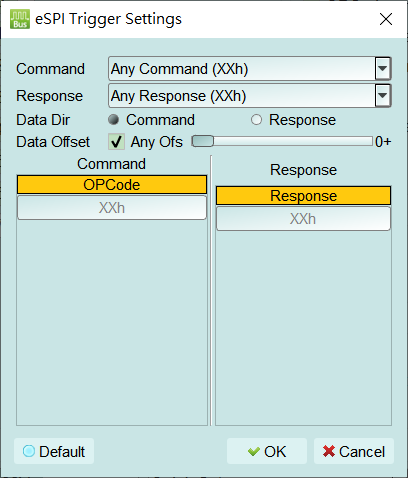

- eSPI Packet: 依指令/回应内容触发；勾选后齿轮栏位启用(Enable)，开启 eSPI Trigger Settings(见下方弹出窗口说明)。首次勾选通常会直接开启弹出窗口。Default 为未勾选。
- Command/Response: 选择要比对的指令与回应条件(例如 Any Command/Any Response)。弹出窗口首次开启/Default 通常为 Any(OPCode 显示 XXh)。
- Data Dir: 资料方向为 Command 或 Response。
- Data Offset: Any Ofs 或不限偏移；可改为指定偏移。弹出窗口 Default 为 Any Ofs、偏移 0。
- Command/Response 栏位: 例如 OPCode、Response 等；XXh 表示该栏为任意值(Don't care)。
- Default: 还原弹出窗口为 Any/don't care 条件。 在 eSPI Packet 旁按齿轮开启此窗口，依指令/回应内容组合触发条件(例如只触发特定 OPCode，或某方向上的资料样式):
-
Command/Response: 选择要比对的指令与回应条件(例如 Any Command/Any Response)。首次开启/Default 通常为 Any(OPCode 显示 XXh)。
- Data Dir: 资料方向为 Command 或 Response。
- Data Offset: Any Ofs 或不限偏移；可改为指定偏移。Default 为 Any Ofs、偏移 0。
- Command/Response 栏位: 例如 OPCode、Response；XXh 表示该栏为任意值(Don't care)。
- Default: 还原为 Any/don't care 条件。
