UFS (Universal Flash Storage)

UFS 协议分析设置。此功能仅在 BusFinder 特定机种提供。

更多应用、连接与量测说明请见 Protocol Solution — UFS。

Supported Models

BusFinder

BF7264B	BF7264B+	BF7264BPro
	●	●

此功能需要额外购买 option 的功能。

Settings

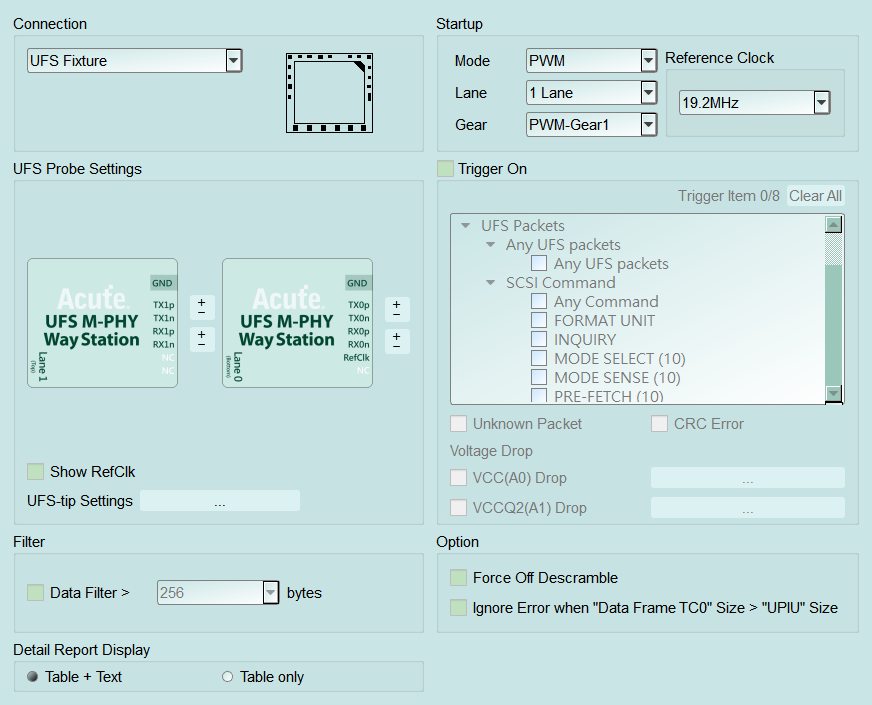

UFS Protocol Analyzer 设置(BusFinder)

• 设定:
  • Connection: 选择 BF7264B+/Pro 与待测物的连接方式(例如 UFS Fixture)。
  • Startup: 设定撷取当下待测物所运行的启动条件。
    • Mode: 启动模式(例如 PWM)。
    • Lane: Lane 数量(例如 1 Lane / 2 Lane)。
    • Gear: 对应 Mode 的 Gear(例如 PWM-Gear1)。
    • Reference Clock: 参考时钟频率(19.2 / 26 / 38.4 / 52 MHz)。无论 RefClk 信号是否接上，此数值都必须正确设定，否则信号分析可能错误。
  • UFS Probe Settings: 探棒/Lane 接线相关设定。
    • 画面显示 Way Station 各 Lane 接脚(TX/RX p、n 与 RefClk 等)；同一 Lane 的 p/n 可依实际接线互换。
    • Show RefClk: 勾选后在结果中显示 RefClk 量测数据。
    • UFS-tip Settings: 开启 UFS-tip Settings 弹出窗口(见下方说明)，设定 tip 接脚选项。Default: 各项未勾选。
      • Reset pin (CH4): 启用 UFS Reset pin 判断。Reset 需接至 UFS probe 之 LA tip CH4；当协议分析收到 Reset 信号时，会将 Power mode 重置回 PWM mode。
      • Show Volt. Detect Ch — VCC(A0)/VCCQ2(A1): 显示 tip 上 A0/A1 电压检测通道(对应 VCC/VCCQ2，可用于电压下降触发等；见 Settings — Voltage Range Settings)。
  • Filter: 开启 Data Filter 后，可滤除大于设定字节数之封包后方资料，以节省内存(图例为 256 bytes)。
  • Option:
    • Force Off Descramble: 勾选时不进行解扰(Descramble)，只呈现扰码(Scramble)结果。
    • Ignore Error when 'Data Frame TC0' Size > 'UPIU' Size: 勾选时，当 Data Frame TC0 大小大于 UPIU 大小时忽略该错误。
  • Detail Report Display: 详细报告显示方式。
    • Table + Text: 表格并附文字描述解析。
    • Table only: 仅显示表格。
• 触发设定:
  • Trigger On: 设定触发条件(最多 8 组)。
    • 可选择 Unipro/UFS packets、SCSI Command 等项目(例如 Any UFS packets、特定 SCSI 指令)。
    • Unknown Packet / CRC Error: 针对未知封包或 CRC 错误触发。
    • VCC(A0) Drop / VCCQ2(A1) Drop: 电压下降触发；开启 Voltage Range Settings(说明见 Settings — Voltage Range Settings)。常见范围约 VCC 2.70~3.60 V、VCCQ2 1.70~1.95 V。
    • Clear All: 清除已设定的触发项目。

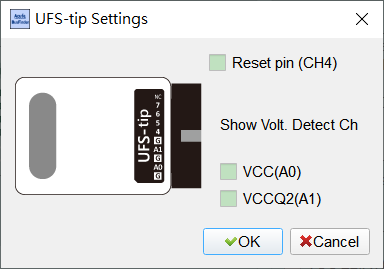

在 UFS Probe Settings → UFS-tip Settings 开启此窗口: 左侧显示 tip 接脚示意(含 CH4/A0/A1)；可勾选 Reset pin (CH4)，以及 Show Volt. Detect Ch 下的 VCC(A0)/VCCQ2(A1)。弹出窗口 Default 为各项未勾选。

UFS: UFS-tip Settings
