Modbus (Modbus)

Modbus 协议分析设置。Frame gap timeout 仅在半双工(Tx 与 Rx 同一通道)或 RS485 Two-Wire 等条件下栏位启用(Enable)。通道区域的产品差异请见 Settings。

Supported Models

TravelBus

TB1000/TB2000/TB3000 僅於 B 系列支援

LA3000/LA4000

LA3000/LA4000 僅於 B 系列支援

TravelLogic

TL3000/TL4000 僅於 B 系列支援

BusFinder

BF6000 僅於 B 系列支援, BF7000 全系列都支援

Protocol Exerciser

PX2816B 支援

MSO2000/3000

MSO2008E	MSO2116E	MSO2116B	MSO2216B	MSO2216B+	MSO2416B+
		●	●	●	●

MSO2216M+	MSO2116E+	MSO2116B+
●		●

MSO3000 全系列都支援

TravelScope 3000

TS3000 全系列都支援

Settings

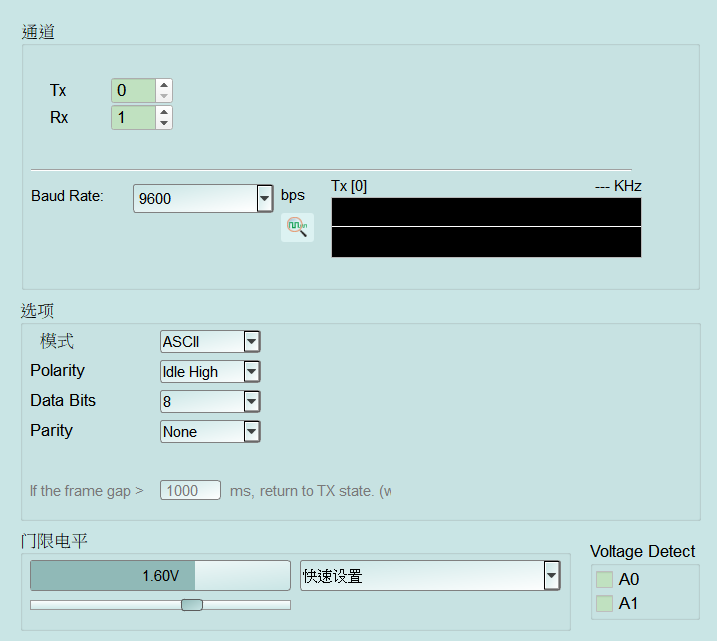

Modbus Protocol Analyzer 设置(TravelLogic 系列)

• 设定:
  • Baud Rate: 波特率(单位 bps)。设错会整段解码错乱；可从清单选择，部分画面另有波形辅助侦测波特率。Default 为 9600。
  • 模式: Modbus 帧格式。RTU(二进制 + CRC)/RTU N-8-1(RTU 且字符为 8 资料位、None 奇偶校验、1 停止位)/ASCII(ASCII 十六进制 + LRC)。设错会无法对齐帧界。Default 为 RTU。
  • Polarity: Idle 时的电压准位。Idle High 为常见的设定；Idle Low 用于反相信号。设错会把 Start/Stop 判反。Default 为 Idle High。
  • Data Bits: 每个字符的资料位数(4~16)。Default 为 8。
  • Parity: 奇偶校验(None/Odd/Even)。设错可能出现校验错误或错字。Default 为 None。
  • Frame gap timeout: 若帧间隔 > [n] ms 则回到 TX 状态(半双工方向控制)。仅在 Tx 与 Rx 同一通道，或 RS485 机型选 Two-Wire 时栏位启用(Enable)；否则栏位停用(Disable)。RS485 另可选 Two-Wire/Four-Wire(Default Two-Wire)。Default 为 1000 ms。
