I2S (Inter-IC Sound)

I2S 协议分析设置。通道区域的产品差异请见 Settings。

Supported Models

TravelBus

TB1000/TB2000/TB3000 除了 F 系列外都支援

LA3000/LA4000

LA3000 僅於 B/Plus 系列支援, LA4000 全系列都支援

TravelLogic

TL3000 僅於 B 系列支援, TL4000 全系列都支援

BusFinder

BF6000 僅於 B 系列支援, BF7000 全系列都支援

Protocol Exerciser

PX2816B 支援

MSO2000/3000

MSO1000/MSO2000 16 通道機種支援, MSO3000 全系列都支援

TravelScope 3000

TS3000 全系列都支援

Settings

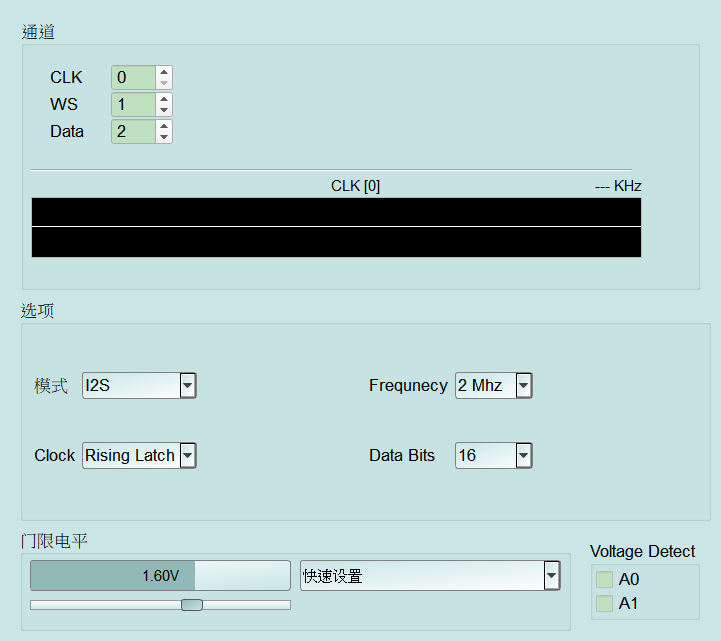

I2S Protocol Analyzer 设置(TravelLogic 系列)

• 设定:
  • 模式: 音频帧格式(I2S/Left justified/TDM/PCM)。设错会对不齐字符边界。Default 为 I2S。
  • Frequnecy: 分析采样率(画面标示用字；选项如 2 MHz/10 MHz/50 MHz)。过低可能无法正确解码高速 I2S。Default 为 2 Mhz(清单第 1 项)。
  • Clock: 资料锁存边缘(Rising Latch/Falling Latch)。设错会解码错位。Default 为 Rising Latch。
  • Data Bits: 每个样本的有效位数(1~32)。Default 为 16。
