LIN (Local Interconnect Network)

LIN 協定分析設定。通道區域的產品差異請見 Settings。

Supported Models

TravelBus

TB1000/TB2000/TB3000 除了 F 系列外都支援

LA3000/LA4000

LA3000 僅於 B/Plus 系列支援, LA4000 全系列都支援

TravelLogic

TL3000 僅於 B 系列支援, TL4000 全系列都支援

BusFinder

BF6000 僅於 B 系列支援, BF7000 全系列都支援

Protocol Exerciser

PX2816B 支援

MSO2000/3000

MSO1000/MSO2000 16 通道機種支援, MSO3000 全系列都支援

TravelScope 3000

TS3000 全系列都支援

Settings

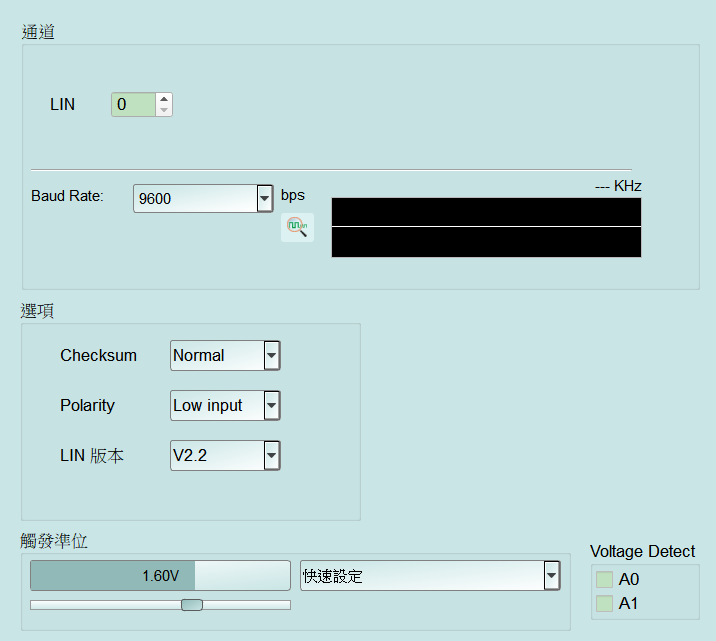

LIN Protocol Analyzer 設定(TravelLogic 系列)

• 設定:
  • Baud Rate: 鮑率(單位 bps)。設錯會整段解碼錯亂；可從清單選擇，部分畫面另有波形輔助偵測鮑率。Default 為 9600。
  • Checksum: 校驗方式。Normal(經典校驗)/Enhanced(加強校驗，含 protected ID)。設錯可能出現 Checksum 錯誤。Default 為 Normal。
  • Polarity: 輸入極性(Low input/High input)。設錯會把位準判反。Default 為 Low input。
  • LIN 版本: LIN 規格版本(V1.3/V2.2)。Default 為 V2.2。
