PWM (Pulse Width Modulation)

PWM(脈波寬度調變)協定分析設定: 可同時分析最多 6 路脈波，並選用方向通道解讀正/反向；結果可依 Duty/頻率/RPM 顯示。通道區域的產品差異請見 Settings。

Supported Models

TravelBus

TB1000 僅於 Plus 系列支援, TB2000/TB3000 僅於 B 系列支援

LA3000/LA4000

LA3000/LA4000 僅於 B 系列支援

TravelLogic

TL3000/TL4000 僅於 B 系列支援

BusFinder

BF6000 僅於 B 系列支援, BF7000 全系列都支援

Protocol Exerciser

PX2816B 支援

MSO2000/3000

MSO2008E	MSO2116E	MSO2116B	MSO2216B	MSO2216B+	MSO2416B+
		●	●	●	●

MSO2216M+	MSO2116E+	MSO2116B+
●		●

MSO3000 全系列都支援

TravelScope 3000

TS3000 全系列都支援

Settings

PWM Protocol Analyzer 設定(TravelLogic 系列)

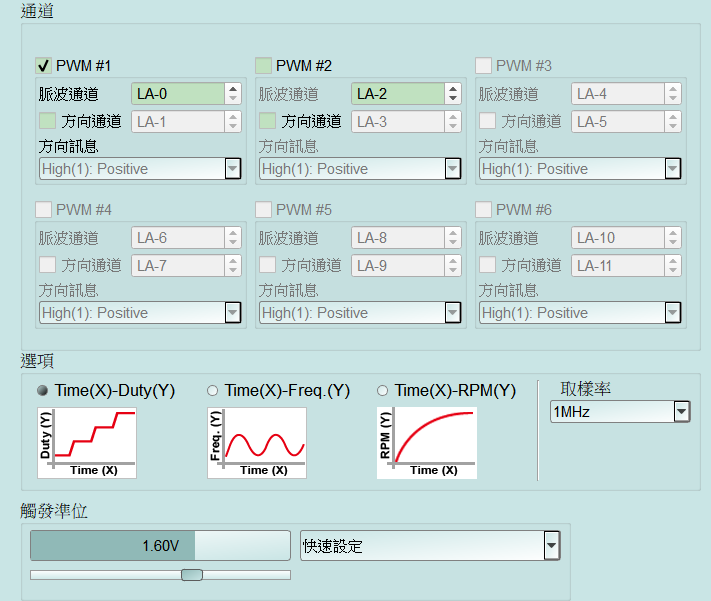

• 設定:
  • PWM #1~#6: 啟用要分析的 PWM 路數(最多 6 路)。取消較低編號時，較高編號會一併欄位停用(Disable)。Default 僅 PWM #1 啟用。
  • 脈波通道: 該路 PWM 脈波(pulse)訊號的 LA 通道。Default 為 LA-0/LA-2/LA-4/LA-6/LA-8/LA-10(依路數)。
  • 方向通道: 選用方向(direction)訊號。勾選後通道與方向訊息欄位啟用(Enable)；未勾選時欄位停用(Disable)。Default 為未勾選。
  • 方向訊息: High(1): Positive/Low(0): Positive——方向腳為高或低時代表正向。僅在方向通道勾選時可設。Default 為 High(1): Positive。
  • Time(X)-Duty(Y)/Time(X)-Freq.(Y)/Time(X)-RPM(Y): 解碼曲線的 Y 軸。Duty＝工作週期(duty cycle)；Freq.＝頻率；RPM＝轉速。三者擇一。Default 為 Time(X)-Duty(Y)。
  • 取樣率: PWM 分析取樣率(50 KHz~200 MHz)。過低可能量測不準。主畫面 Default 不重設此項；新建協定預設為 1MHz。
