MIPI CSI (MIPI Camera Serial Interface)
MIPI CSI 協定分析設定。
更多應用、連接與量測說明請見 Protocol Solution — MIPI D-PHY。
Supported Models
BusFinder
BF7000 全系列都支援 此功能需要額外購買 option 的功能。

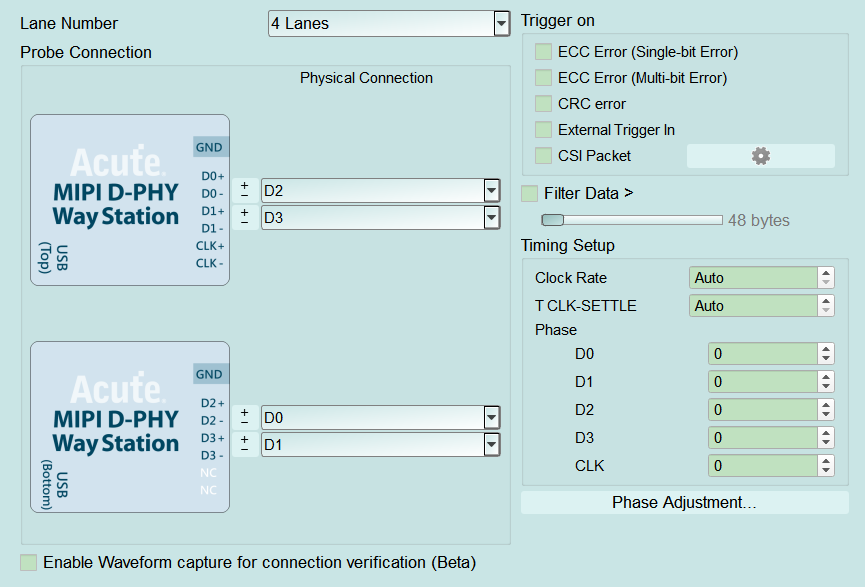

Settings
- 設定:
- Lane Number: 設定使用的 Lane 數(例如 4 Lanes)。Default 為 4。
- Probe Connection: Way Station 與 D0–D3/CLK 的對應；可交換 Lane 編號與 P/N。可勾選 Enable Waveform capture for connection verification (Beta) 驗證接線。Default 為波形驗證未勾選。
- Filter Data >: 勾選後滑桿欄位啟用(Enable)；超過設定位元組數的資料可濾除以節省記憶體。Default 為未勾選(啟用時常見步進約 48 bytes)。
- Timing Setup:
- Clock Rate/T CLK-SETTLE: 時脈與 settle 時間(可設 Auto)。
- Phase (D0–D3/CLK): 各通道相位；可開啟 Phase Adjustment 進階校正。Default 相位為 0。
-
觸發設定:
- Trigger on: ECC(Single/Multi-bit)、CRC error、External Trigger In，以及 CSI Packet(勾選後齒輪欄位啟用(Enable)，開啟 CSI Trigger Settings；見下方彈出視窗說明)。Default 為各項未勾選。
- Transmission Type: 選擇傳輸類型(例如 HS or LP)。
- Direction: Host Sourced 或 Peripheral Sourced。
- Data Type/DCS: 指定資料類型；DCS 依 Data Type 決定是否欄位啟用(Enable)。
- Header: 設定 VC/DT、Data 0、Data 1、ECC(其中 XXh 表示該欄為任意值(Don't care))。
- Data: 依 Byte 設定 payload 資料樣式(例如 Byte 0–27)；其中 XXh 表示該位元組為任意值(Don't care)。

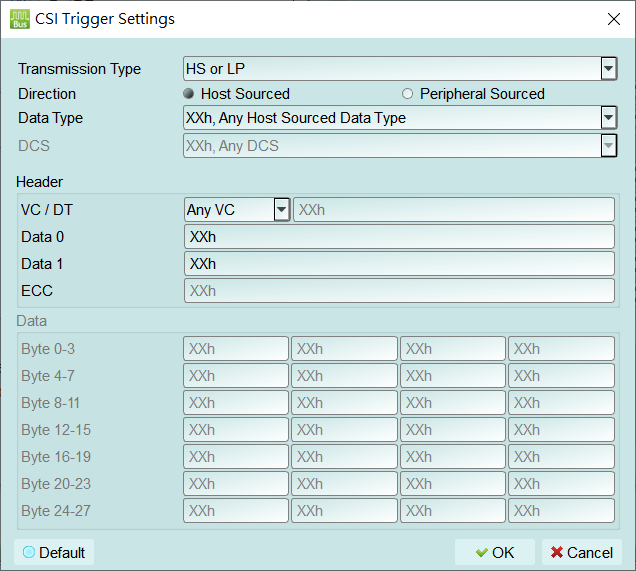

- Default: 還原彈出視窗為預設觸發條件。 在 Trigger on → CSI Packet 旁按齒輪開啟此視窗，依 CSI 封包欄位觸發:
- Trigger on: ECC(Single/Multi-bit)、CRC error、External Trigger In，以及 CSI Packet(勾選後齒輪欄位啟用(Enable)，開啟 CSI Trigger Settings；見下方彈出視窗說明)。Default 為各項未勾選。
-
Transmission Type/Direction/Data Type/DCS: 選定傳輸類型、方向與資料類型；DCS 是否可設依 Data Type 而定。
- Header: VC/DT、Data 0、Data 1、ECC；其中 XXh 表示該欄為任意值(Don't care)。
- Data: payload 資料樣式(例如 Byte 0–27)；其中 XXh 表示該位元組為任意值(Don't care)。
- Default: 還原彈出視窗為預設觸發條件。
