MII (Media Independent Interface)

MII 協定分析設定。依 Type 支援 MII/RMII(部分機種另有 RGMII/GMII)，用來分析 MAC 與 PHY 之間的平行乙太網路介面。通道區域的產品差異請見 Settings。

Supported Models

LA3000/LA4000

LA3000/LA4000 僅於 B 系列支援

TravelLogic

TL3000 僅於 Plus 系列支援

TL4134E TL4134B TL4234B
●

BusFinder

BF6000 僅於 B 系列支援, BF7000 全系列都支援

Protocol Exerciser

PX2816B 支援

MSO2000/3000

MSO2008E MSO2116E MSO2116B MSO2216B MSO2216B+ MSO2416B+
● ● ●
MSO2216M+ MSO2116E+ MSO2116B+
●

MSO3000 全系列都支援

TravelScope 3000

TS3000 全系列都支援

Settings

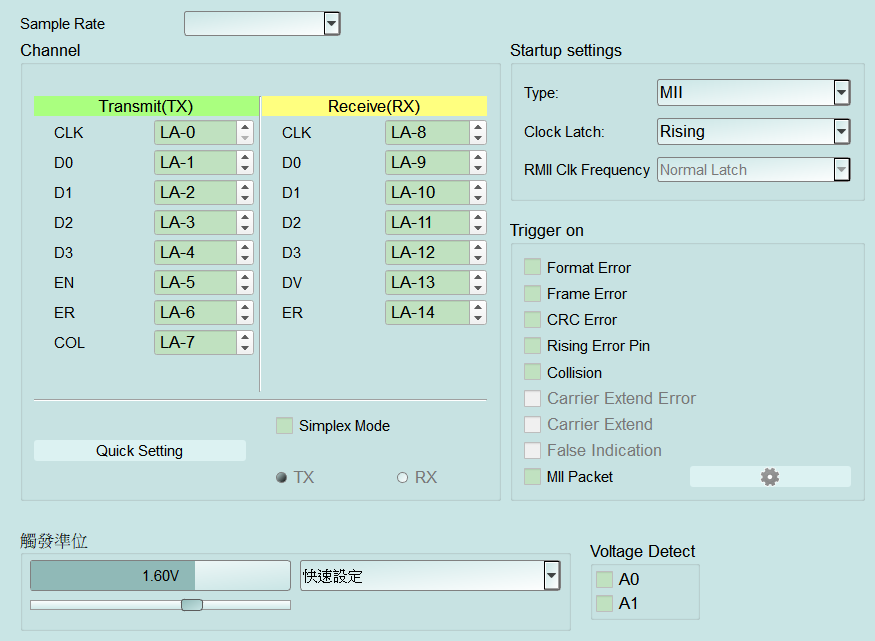

MII Settings

MII Protocol Analyzer 設定(TravelLogic 系列)
  • 設定:
    • Type: 選擇介面型式(依機種可為 MII/RMII，部分機種另有 RGMII/GMII)。選錯會導致通道接腳與可用觸發項目不符。主畫面 Default 不重設此項。
    • Clock Latch: 資料鎖存邊緣(Rising/Falling)。設錯會解碼錯位。選 RGMII 時此欄位通常停用(Disable)(由介面規範決定)。主畫面 Default 不重設此項。
    • RMII Clk Frequency: 僅在 Type = RMII 時欄位啟用(Enable)。選 Normal Latch 或 Frequence Clk x10(畫面標示用字)；非 RMII 時欄位停用(Disable)。Default 為 Normal Latch。

  • 觸發設定:

    • Trigger on: 勾選要觸發的錯誤/事件。可用項目會隨 Type 欄位啟用(Enable)或欄位停用(Disable)(例如 MII/RMII 時 Carrier Extend/Carrier Extend Error/False Indication 為停用(Disable)；RGMII/GMII 時為啟用(Enable))。Default 為各項未勾選。
      • Format Error/Frame Error/CRC Error: 分別對訊框格式、訊框結構與 CRC 錯誤觸發。Default 為未勾選。
      • Rising Error Pin: 在 Error 腳(ER)上升時觸發(部分 Type 如 RMII 可能欄位停用(Disable))。Default 為未勾選。
      • Collision: 偵測到 Collision(COL)時觸發(部分 Type 可能欄位停用(Disable))。Default 為未勾選。
      • Carrier Extend/Carrier Extend Error/False Indication: 載波延伸與相關異常；多在 RGMII/GMII 可用。Default 為未勾選。
    • MII Packet: 依乙太網路訊框(Ethernet frame)內容觸發；勾選後點右側齒輪開啟 GMII Trigger Settings(見下方彈出視窗說明)。若要觸發特定目的/來源、Ethertype 或 payload 資料樣式，選這一項。Default 為未勾選。
      • Destination/Source Address: 各 6 位元組的 MAC；其中 XXh 表示該位元組為任意值(Don't care)。彈出視窗 Default 為各位元組 XXh。
      • Ethertype/Length: 2 位元組(XXXXh 表示任意值(Don't care))，用來鎖定協定類型或長度欄。彈出視窗 Default 為 XXh XXh(Don't care)。
      • Data(Byte 1–8): 在 payload 中要比對的資料樣式(最多 8 位元組)；其中 XXh 表示該位元組為任意值(Don't care)。可勾選 Data Offset 從指定偏移開始比對。彈出視窗 Default 為各位元組 XXh；Data Offset 未勾選、偏移 0。
      • Default: 還原彈出視窗條件為全部任意值(Don't care)(位址/Data 為 XXh，Ethertype 為任意值(Don't care)，Data Offset 關閉)。 在 MII Packet 旁按齒輪開啟此視窗，依乙太網路訊框(Ethernet frame)欄位組合觸發條件(例如只觸發特定目的裝置、特定 Ethertype，或 payload 裡要對上的資料樣式):

  • Destination/Source Address: 各 6 位元組的 MAC；其中 XXh 表示該位元組為任意值(Don't care)。Default 為各位元組 XXh。

  • Ethertype/Length: 2 位元組(XXXXh 表示任意值(Don't care))，用來鎖定協定類型或長度欄。Default 為 XXh XXh(Don't care)。
  • Data(Byte 1–8): 在 payload 中要比對的資料樣式，以最多 8 個十六進位位元組填入；其中 XXh 表示該位元組為任意值(Don't care)。可勾選 Data Offset，從指定偏移處開始比對。Default 為各位元組 XXh；Data Offset 未勾選、偏移 0。
  • Default: 還原預設(全部任意值(Don't care))條件。

GMII Trigger Settings

MII: GMII Trigger Settings(MII Packet)
