MIPI RFFE (MIPI RF Front-End)
MIPI RFFE 協定分析設定。通道區域的產品差異請見 Settings。
Supported Models
LA3000/LA4000
LA3000/LA4000 僅於 B 系列支援
TravelLogic
TL3000/TL4000 僅於 B 系列支援
BusFinder
BF6000 僅於 B 系列支援, BF7000 全系列都支援
Protocol Exerciser
PX2816B 支援
MSO2000/3000
| MSO2008E | MSO2116E | MSO2116B | MSO2216B | MSO2216B+ | MSO2416B+ |
|---|---|---|---|---|---|
| ● | ● | ● | ● |
| MSO2216M+ | MSO2116E+ | MSO2116B+ |
|---|---|---|
| ● | ● |
MSO3000 全系列都支援
TravelScope 3000
TS3000 全系列都支援

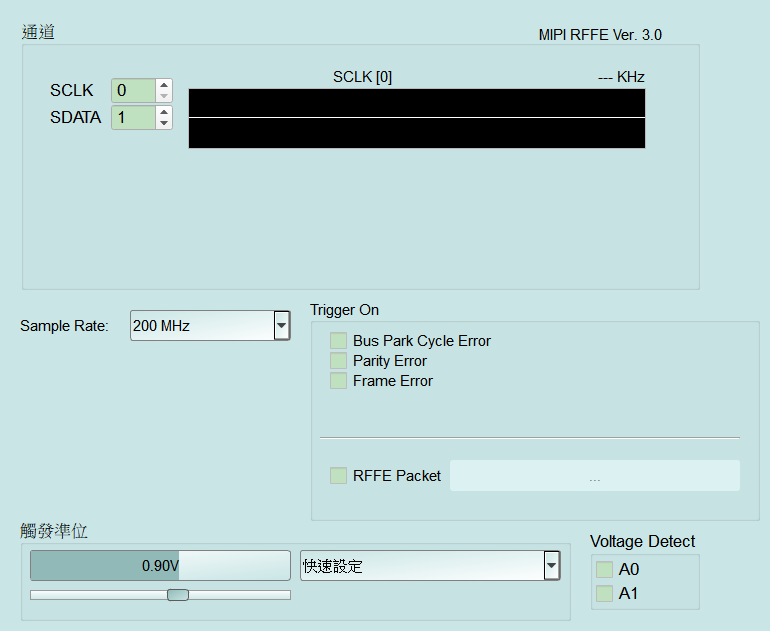

Settings
- 設定:
- Sample Rate / 取樣率: RFFE 分析取樣率(常見選項 200/250/500 MHz/1 GHz)。過低可能無法正確解碼。主畫面 Default 不重設此項；新建協定預設為 200 MHz。
-
觸發設定:
- Trigger On: 勾選錯誤條件即可觸發。Bus Park Cycle Error＝匯流排 Park 週期異常；Parity Error＝同位錯誤；Frame Error＝訊框錯誤。Default 為各項未勾選。
- RFFE Packet: 依 RFFE 指令/位址/資料內容觸發；勾選後齒輪欄位啟用(Enable)，開啟 MIPI RFFE Trigger Settings(見下方彈出視窗說明)。首次勾選通常會直接開啟彈出視窗。Default 為未勾選。
- Command: 要比對的指令類型(例如 Any_Command)。選 Any 時指令碼通常為任意值(Don't care)。彈出視窗 Default 為 Any_Command。
- SA / MID、Address: Slave Address/Manufacturer ID 與 Address High/Low。Xh/XXh 表示該欄為任意值(Don't care)。彈出視窗 Default 為 SA Xh、位址/資料各 XXh。
- Data: Any Offset 或指定偏移後比對最多 8 位元組之資料樣式；其中 XXh 表示該位元組為任意值(Don't care)。彈出視窗 Default 為 Any Offset、偏移 0、各位元組 XXh。

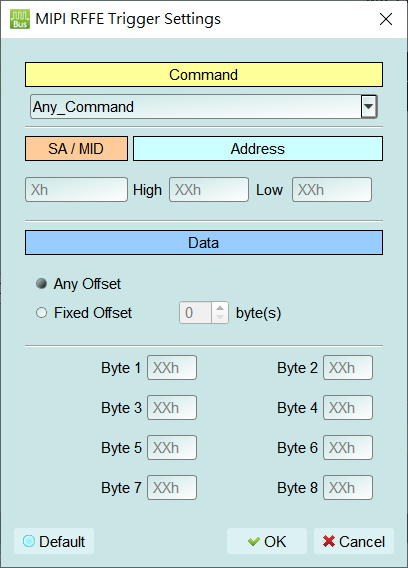

- Default: 還原彈出視窗為上述任意值(Don't care)/Any 條件。 在 Trigger On → RFFE Packet 旁按齒輪開啟此視窗，依 RFFE 指令/位址/資料內容觸發:
-
Command: 要比對的指令類型(例如 Any_Command)。Default 為 Any_Command。
- SA / MID、Address: Slave Address/Manufacturer ID 與 Address High/Low；Xh/XXh 表示任意值(Don't care)。Default 為 SA Xh、位址/資料各 XXh。
- Data: Any Offset 或指定偏移後比對最多 8 位元組之資料樣式；其中 XXh 表示該位元組為任意值(Don't care)。Default 為 Any Offset、偏移 0、各位元組 XXh。
- Default: 還原為上述任意值(Don't care)/Any 條件。
