MIPI SPMI (MIPI System Power Management Interface)

MIPI SPMI 協定分析設定。通道區域的產品差異請見 Settings。

Supported Models

LA3000/LA4000

LA3000/LA4000 僅於 B 系列支援

TravelLogic

TL4000 僅於 B 系列支援

BusFinder

BF6000 僅於 B 系列支援, BF7000 全系列都支援

Protocol Exerciser

PX2816B 支援

MSO2000/3000

MSO2008E MSO2116E MSO2116B MSO2216B MSO2216B+ MSO2416B+
● ● ● ●
MSO2216M+ MSO2116E+ MSO2116B+
● ●

MSO3000 全系列都支援

TravelScope 3000

TS3000 全系列都支援

Settings

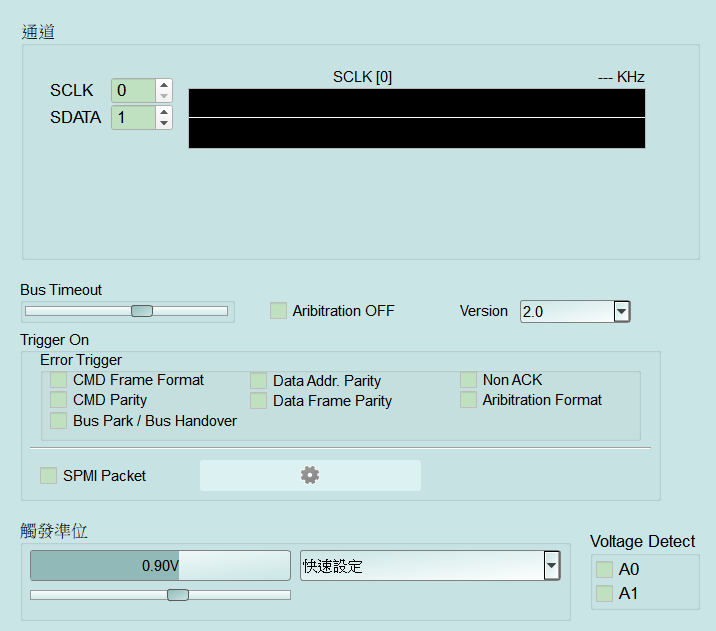

MIPI SPMI Settings

MIPI SPMI Protocol Analyzer 設定(TravelLogic 系列)
  • 設定:
    • Bus Timeout: 匯流排逾時時間(滑桿；畫面以時間顯示)。逾時過短/過長可能影響封包邊界判斷。Default 約 96 µs。
    • Aribitration OFF: 關閉仲裁(arbitration)相關處理(畫面標示用字)。Default 為未勾選。
    • Version: SPMI 規格版本(1.0/2.0)。設錯會解碼錯位。Default 為 2.0。

  • 觸發設定:

    • Trigger On — Error Trigger: 勾選要觸發的錯誤類型。Default 為各項未勾選。
      • CMD Frame Format/CMD Parity: 指令訊框格式或同位錯誤。
      • Bus Park / Bus Handover: Park/交接異常。
      • Data Addr. Parity/Data Frame Parity: 資料位址或資料訊框同位錯誤。
      • Non ACK: 未收到 ACK。
      • Aribitration Format: 仲裁格式錯誤(畫面標示用字)。
    • SPMI Packet: 依裝置位址/指令/資料觸發；勾選後齒輪欄位啟用(Enable)，開啟 MIPI SPMI Trigger Settings(見下方彈出視窗說明)。首次勾選通常會直接開啟彈出視窗。Default 為未勾選。
      • Device Address/Command/Data Address: 要比對的裝置位址、指令與資料位址；X/XX/XXXX h 表示任意值(Don't care)。
      • Data: 最多 16 位元組之資料樣式；其中 XXh 表示該位元組為任意值(Don't care)。
      • Default: 還原彈出視窗為 don't care 條件。 在 SPMI Packet 旁按齒輪開啟此視窗，依裝置位址/指令/資料內容觸發:

  • Device Address/Command/Data Address: 要比對的欄位；X/XX/XXXX h 表示任意值(Don't care)。

  • Data: 最多 16 位元組之資料樣式；其中 XXh 表示該位元組為任意值(Don't care)。
  • Default: 還原為 don't care 條件。

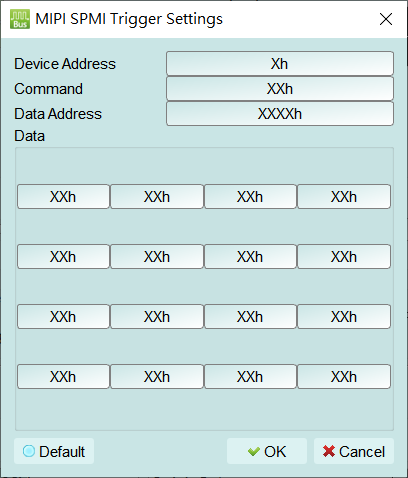

MIPI SPMI Trigger Settings

MIPI SPMI: MIPI SPMI Trigger Settings(SPMI Packet)
