I2S (Inter-IC Sound)

I2S 協定分析設定。通道區域的產品差異請見 Settings。

Supported Models

TravelBus

TB1000/TB2000/TB3000 除了 F 系列外都支援

LA3000/LA4000

LA3000 僅於 B/Plus 系列支援, LA4000 全系列都支援

TravelLogic

TL3000 僅於 B 系列支援, TL4000 全系列都支援

BusFinder

BF6000 僅於 B 系列支援, BF7000 全系列都支援

Protocol Exerciser

PX2816B 支援

MSO2000/3000

MSO1000/MSO2000 16 通道機種支援, MSO3000 全系列都支援

TravelScope 3000

TS3000 全系列都支援

Settings

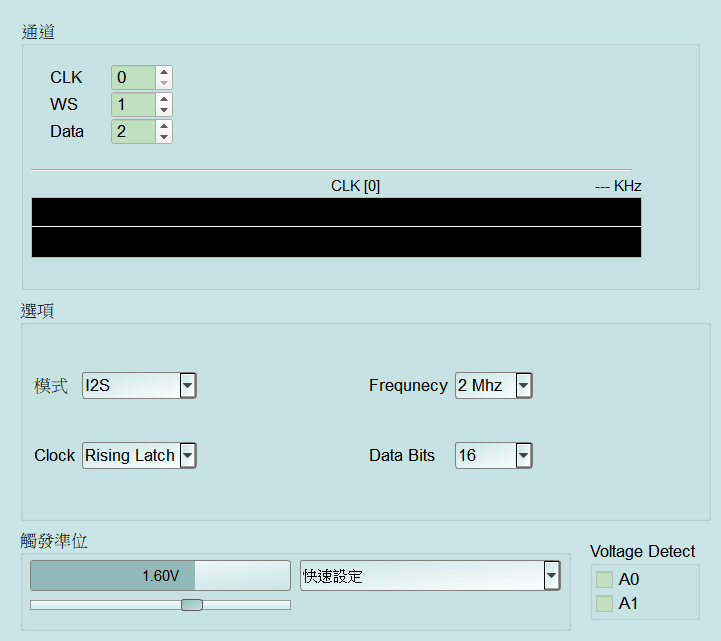

I2S Protocol Analyzer 設定(TravelLogic 系列)

• 設定:
  • 模式: 音訊訊框格式(I2S/Left justified/TDM/PCM)。設錯會對不齊字元邊界。Default 為 I2S。
  • Frequnecy: 分析取樣率(畫面標示用字；選項如 2 MHz/10 MHz/50 MHz)。過低可能無法正確解碼高速 I2S。Default 為 2 Mhz(清單第 1 項)。
  • Clock: 資料鎖存邊緣(Rising Latch/Falling Latch)。設錯會解碼錯位。Default 為 Rising Latch。
  • Data Bits: 每個樣本的有效位元數(1~32)。Default 為 16。
