Profibus (Profibus)

Profibus 協定分析設定。通道區域的產品差異請見 Settings。

Supported Models

TravelBus

TB1000/TB2000/TB3000 僅於 B 系列支援

LA3000/LA4000

LA3000/LA4000 僅於 B 系列支援

TravelLogic

TL3000/TL4000 僅於 B 系列支援

BusFinder

BF6000 僅於 B 系列支援, BF7000 全系列都支援

Protocol Exerciser

PX2816B 支援

MSO2000/3000

MSO2008E	MSO2116E	MSO2116B	MSO2216B	MSO2216B+	MSO2416B+
		●	●	●	●

MSO2216M+	MSO2116E+	MSO2116B+
●		●

MSO3000 全系列都支援

TravelScope 3000

TS3000 全系列都支援

Settings

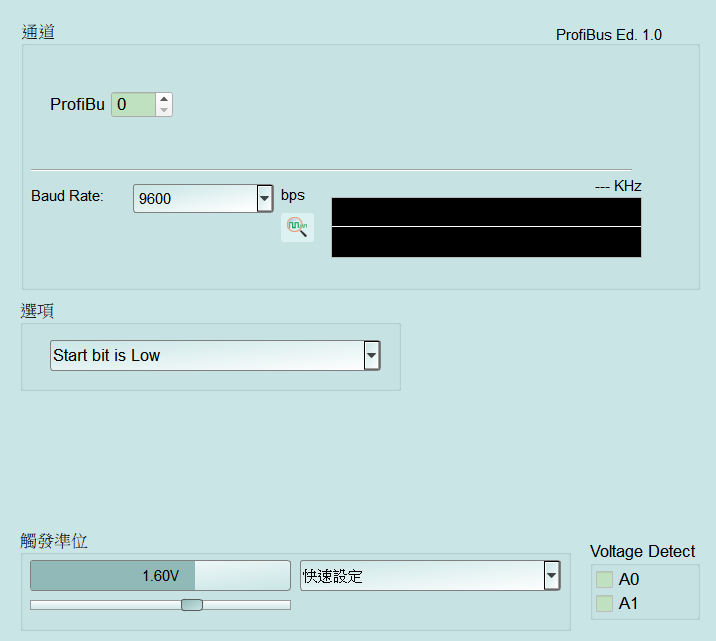

Profibus Protocol Analyzer 設定(TravelLogic 系列)

• 設定:
  • Baud Rate: Profibus 鮑率(單位 bps)。設錯會整段解碼錯亂；可從清單選擇。Default 為 9600。
  • Start bit is Low/Start bit is High: 起始位元準位極性。設錯會把訊框界判反。Default 為 Start bit is Low。
