MDIO (Management Data Input/Output)

MDIO 協定分析設定。通道區域的產品差異請見 Settings。

Supported Models

TravelBus

TB1000/TB2000/TB3000 除了 F 系列外都支援

LA3000/LA4000

LA3000/LA4000 僅於 B 系列支援

TravelLogic

TL3000/TL4000 僅於 B 系列支援

BusFinder

BF6000 僅於 B 系列支援, BF7000 全系列都支援

Protocol Exerciser

PX2816B 支援

MSO2000/3000

MSO2008E	MSO2116E	MSO2116B	MSO2216B	MSO2216B+	MSO2416B+
		●	●	●	●

MSO2216M+	MSO2116E+	MSO2116B+
●		●

MSO3000 全系列都支援

TravelScope 3000

TS3000 全系列都支援

Settings

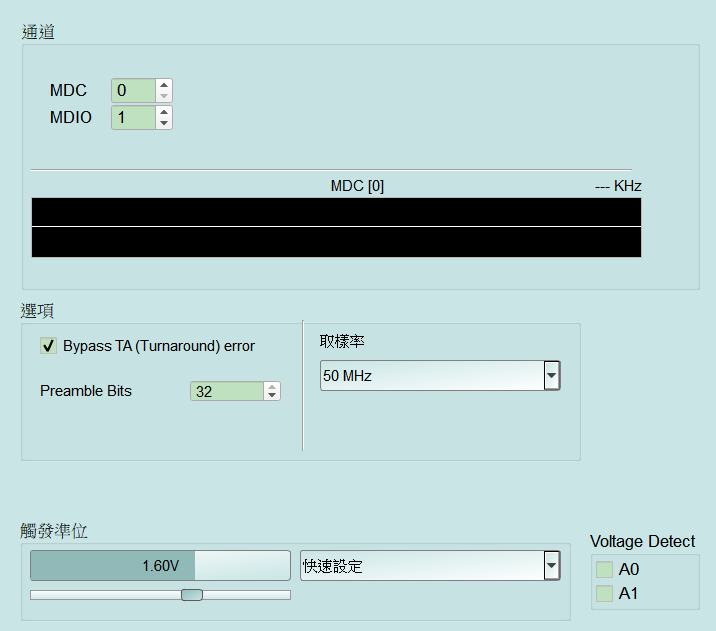

MDIO Protocol Analyzer 設定(TravelLogic 系列)

• 設定:
  • Bypass TA (Turnaround) error: 略過 Turnaround 階段錯誤檢查(部分 PHY 不嚴格遵守 TA 時可勾選)。Default 為勾選。
  • Preamble Bits: 預序位元(Preamble)長度。Default 為 32。
  • 取樣率: MDIO 分析取樣率(50 MHz/200 MHz)。主畫面 Default 不重設此項；新建協定預設為 50 MHz。
