PMBus (Power Management Bus)
PMBus 協定分析設定。通道區域的產品差異請見 Settings。
Supported Models
TravelBus
TB1000/TB2000/TB3000 除了 F 系列外都支援
LA3000/LA4000
LA3000/LA4000 僅於 B 系列支援
TravelLogic
TL3000/TL4000 僅於 B 系列支援
BusFinder
BF6000 僅於 B 系列支援, BF7000 全系列都支援
Protocol Exerciser
PX2816B 支援
MSO2000/3000
| MSO2008E | MSO2116E | MSO2116B | MSO2216B | MSO2216B+ | MSO2416B+ |
|---|---|---|---|---|---|
| ● | ● | ● | ● |
| MSO2216M+ | MSO2116E+ | MSO2116B+ |
|---|---|---|
| ● | ● |
MSO3000 全系列都支援
TravelScope 3000
TS3000 全系列都支援

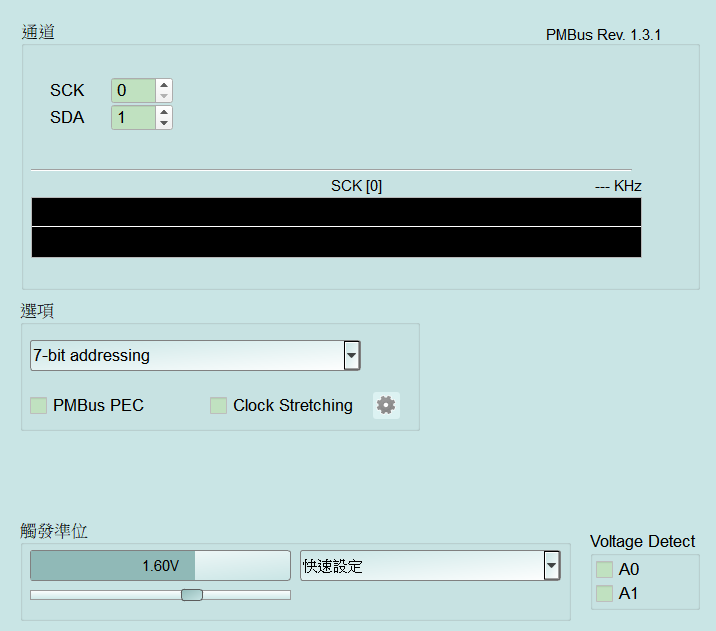

Settings
-
設定:
- 7-bit addressing: 位址模式(7-bit addressing/8-bit addressing (Include R/W in Address)/10-bit addressing)。設錯會解錯從屬位址。Default 為 7-bit addressing。
- PMBus PEC: 是否驗證 Packet Error Code(PEC)。Default 為未勾選。
- Clock Stretching: 勾選後啟用 clock stretching 相關處理，並可點齒輪開啟 Clock Stretching Settings(與 I2C/SMBus 共用)；未勾選時齒輪欄位停用(Disable)。首次勾選時通常會直接開啟彈出視窗。Default 為未勾選。
- Clock stretching: 偵測從屬裝置暫時拉低 SCL(時脈線)以延長時脈的行為(clock stretching)。Default 為未勾選。
- Timeout check (Range: 0 ns ~ 67 ms): 檢查 stretch 是否超過允許時間。勾選後數值欄欄位啟用(Enable)，以 ns 輸入(約 0~67 ms)；未勾選時數值欄欄位停用(Disable)。Default 為未勾選、數值空白。

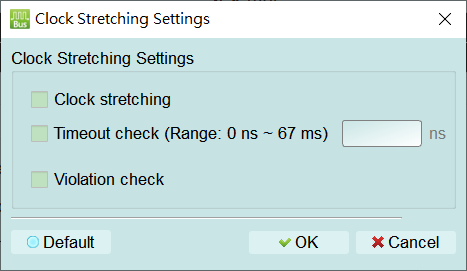

- Violation check: 標示不符合規範的 clock stretching。Default 為未勾選。 在 Clock Stretching 旁按齒輪開啟此視窗，用來設定如何偵測/標示從屬裝置暫時拉低 SCL(時脈線)所造成的 clock stretching(時脈延展):
-
Clock stretching: 啟用 clock stretching 偵測。從屬裝置可拉住 SCL 要求主裝置等待；勾選後會把這段行為納入分析。Default 為未勾選。
- Timeout check (Range: 0 ns ~ 67 ms): 檢查單次 stretch 是否超過允許時間。勾選後右側數值欄欄位啟用(Enable)，以 ns 輸入(約 0~67 ms)；未勾選時數值欄欄位停用(Disable)。Default 為未勾選、數值空白。
- Violation check: 標示不符合規範的 clock stretching。Default 為未勾選。
