USB PD (USB Power Delivery)

USB PD 協定分析設定。通道區域的產品差異請見 Settings。

Supported Models

TravelBus

TB1000 僅於 Plus 系列支援, TB2000/TB3000 僅於 B 系列支援

LA3000/LA4000

LA3000 除了 F 系列外都支援, LA4000 全系列都支援

TravelLogic

TL3000/TL4000 全系列都支援

BusFinder

BF6000 僅於 B 系列支援, BF7000 全系列都支援

Protocol Exerciser

PX2816B 支援

MSO2000/3000

MSO1000/MSO2000 16 通道機種支援, MSO3000 全系列都支援

TravelScope 3000

TS3000 全系列都支援

Settings

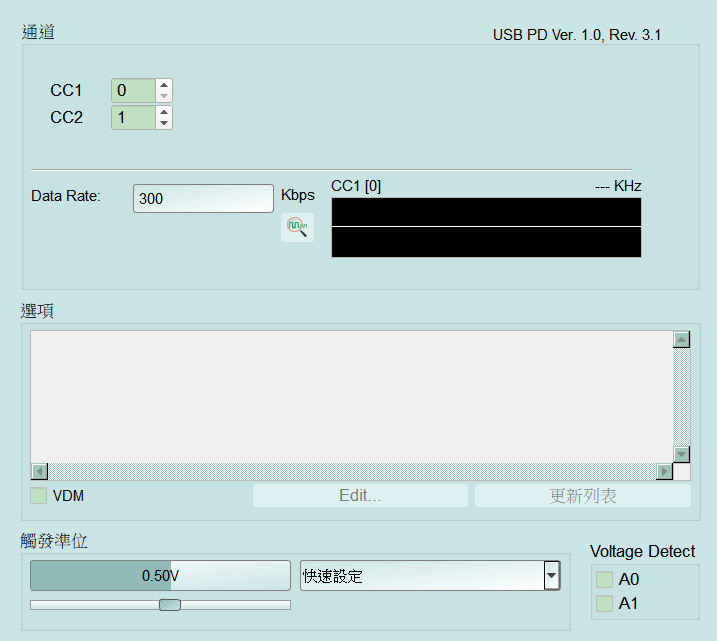

USB PD Protocol Analyzer 設定(TravelLogic 系列)

• 設定:
  • Data Rate: USB PD BMC 位元率，單位 Kbps。設錯會解碼錯位。Default 為 600 Kbps。
  • VDM: 啟用 Vendor Defined Message(VDM)自訂解碼清單。勾選後 Edit.../更新列表 欄位啟用(Enable)；未勾選時欄位停用(Disable)。Default 為未勾選。
  • Edit...: 編輯 VDM 清單(僅 VDM 勾選時可用)。
  • 更新列表: 重新載入 VDM 清單(僅 VDM 勾選時可用)。
