UFS (Universal Flash Storage)
UFS 協定分析設定。此功能僅於 BusFinder 特定機種提供。
更多應用、連接與量測說明請見 Protocol Solution — UFS。
Supported Models
BusFinder
| BF7264B | BF7264B+ | BF7264BPro |
|---|---|---|
| ● | ● |
此功能需要額外購買 option 的功能。

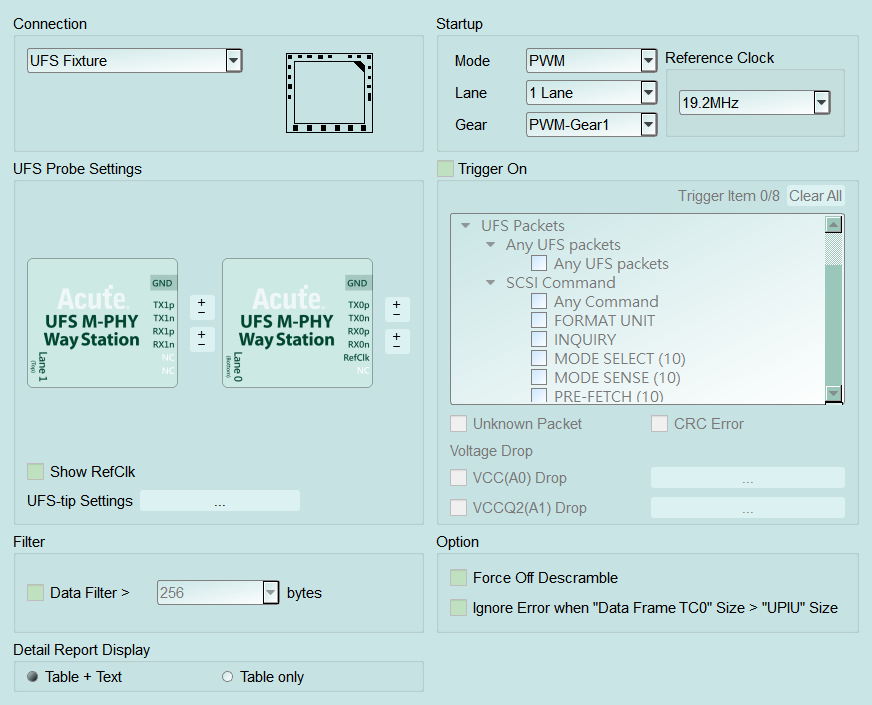

Settings
- 設定:
- Connection: 選擇 BF7264B+/Pro 與待測物的連接方式(例如 UFS Fixture)。
- Startup: 設定擷取當下待測物所運行的啟動條件。
- Mode: 啟動模式(例如 PWM)。Default 為 PWM。
- Lane: Lane 數量(例如 1 Lane / 2 Lane)。Default 為 1 Lane。
- Gear: 對應 Mode 的 Gear(例如 PWM-Gear1)。Default 為 PWM-Gear1。
- Reference Clock: 參考時脈頻率(19.2 / 26 / 38.4 / 52 MHz)。無論 RefClk 訊號是否有接上,此數值都必須正確設定,否則訊號分析可能錯誤。設錯會解碼錯位。
- UFS Probe Settings: 探棒/Lane 接線相關設定。
- 畫面顯示 Way Station 各 Lane 接腳(TX/RX p、n 與 RefClk 等);同一 Lane 的 p/n 可依實際接線互換。
- Show RefClk: 勾選後在結果中顯示 RefClk 量測數據。Default 為未勾選。
- UFS-tip Settings: 開啟 UFS-tip Settings 彈出視窗(見下方說明),設定 tip 接腳選項。Default: 各項未勾選。
- Reset pin (CH4): 啟用 UFS Reset pin 判斷。Reset 需接至 UFS probe 之 LA tip CH4;當協定分析收到 Reset 訊號時,會將 Power mode 重置回 PWM mode。
- Show Volt. Detect Ch — VCC(A0)/VCCQ2(A1): 顯示 tip 上 A0/A1 電壓偵測通道(對應 VCC/VCCQ2,可用於電壓下降觸發等;見 Settings — Voltage Range Settings)。
- Filter: 開啟 Data Filter 後長度欄位啟用(Enable),可濾除大於設定位元組數之封包後方資料以節省記憶體。Default 為未勾選(啟用時常見 256 bytes)。
- Option:
- Force Off Descramble: 勾選時不進行解擾(Descramble),只呈現擾碼(Scramble)結果。Default 為未勾選。
- Ignore Error when 'Data Frame TC0' Size > 'UPIU' Size: 勾選時,當 Data Frame TC0 大小大於 UPIU 大小時忽略該錯誤。Default 為勾選。
- Detail Report Display: 詳細報告顯示方式。Default 為 Table only。
- Table + Text: 表格並附文字描述解析。
- Table only: 僅顯示表格。
- 觸發設定:
- Trigger On: 設定觸發條件(最多 8 組)。主畫面 Default 不重設觸發清單。
- 可選擇 Unipro/UFS packets、SCSI Command 等項目(例如 Any UFS packets、特定 SCSI 指令)。
- Unknown Packet / CRC Error: 針對未知封包或 CRC 錯誤觸發。
- VCC(A0) Drop / VCCQ2(A1) Drop: 電壓下降觸發;開啟 Voltage Range Settings(說明見 Settings — Voltage Range Settings)。常見範圍約 VCC 2.70~3.60 V、VCCQ2 1.70~1.95 V。
- Clear All: 清除已設定的觸發項目。
- Trigger On: 設定觸發條件(最多 8 組)。主畫面 Default 不重設觸發清單。

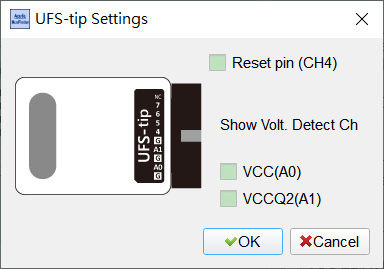

在 UFS Probe Settings → UFS-tip Settings 開啟此視窗: 左側顯示 tip 接腳示意(含 CH4/A0/A1);可勾選 Reset pin (CH4),以及 Show Volt. Detect Ch 下的 VCC(A0)/VCCQ2(A1)。彈出視窗 Default 為各項未勾選。
