DP Aux (DisplayPort Auxiliary Channel)

DP Aux 協定分析設定。通道區域的產品差異請見 Settings。

Supported Models

TravelBus

TB1000/TB2000/TB3000 僅於 B 系列支援

LA3000/LA4000

LA3000 僅於 B/Plus 系列支援, LA4000 全系列都支援

TravelLogic

TL3000/TL4000 全系列都支援

BusFinder

BF6000 僅於 B 系列支援, BF7000 全系列都支援

Protocol Exerciser

PX2816B 支援

MSO2000/3000

MSO1000/MSO2000 16 通道機種支援, MSO3000 全系列都支援

TravelScope 3000

TS3000 全系列都支援

Settings

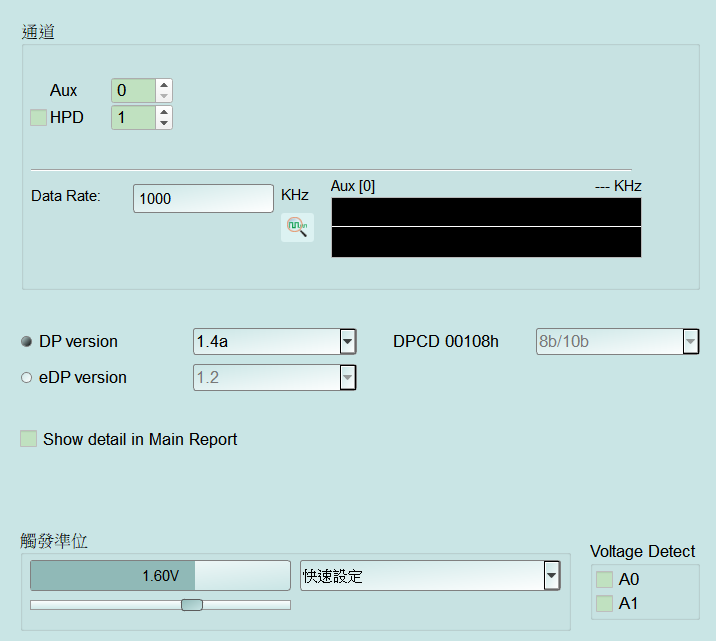

DP Aux Protocol Analyzer 設定(TravelLogic 系列)

• 設定:
  • Data Rate: Aux 通道資料速率(畫面單位為 kHz)。設錯會解碼錯位。Default 為 1 MHz(1000 kHz)。
  • DP version/eDP version: 擇一指定 DisplayPort 或 eDP 規格版本，影響可用欄位與解碼語意。Default 為選 DP version、1.4a(eDP 清單預設為 1.2)。主畫面 Default 不重設版本(僅新建/版本對話框 Default 會還原)。
  • DPCD 00108h: 通道編碼 8b/10b/128b/132b。選 DP version 時僅在 DP 2.0(含)以後欄位啟用(Enable)；選 eDP version 時僅在 eDP 1.5(含)以後欄位啟用(Enable)；其餘情況欄位停用(Disable)並固定為 8b/10b。Default 為 8b/10b。
  • Show detail in Main Report: 在主報告顯示較詳細的 Aux 解碼內容。Default 為勾選。
