SPI (Serial Peripheral Interface)

SPI 協定分析設定。Word Wrap 只影響解碼結果的換行顯示。通道區域的產品差異請見 Settings。

Supported Models

TravelBus

TB1000/TB2000/TB3000 全系列都支援

LA3000/LA4000

LA3000 除了 F 系列外都支援, LA4000 全系列都支援

TravelLogic

TL3000/TL4000 全系列都支援

BusFinder

BF6000 僅於 B 系列支援, BF7000 全系列都支援

Protocol Exerciser

PX2816B 支援

MSO2000/3000

MSO1000/MSO2000/MSO3000 全系列都支援

TravelScope 3000

TS3000 全系列都支援

Settings

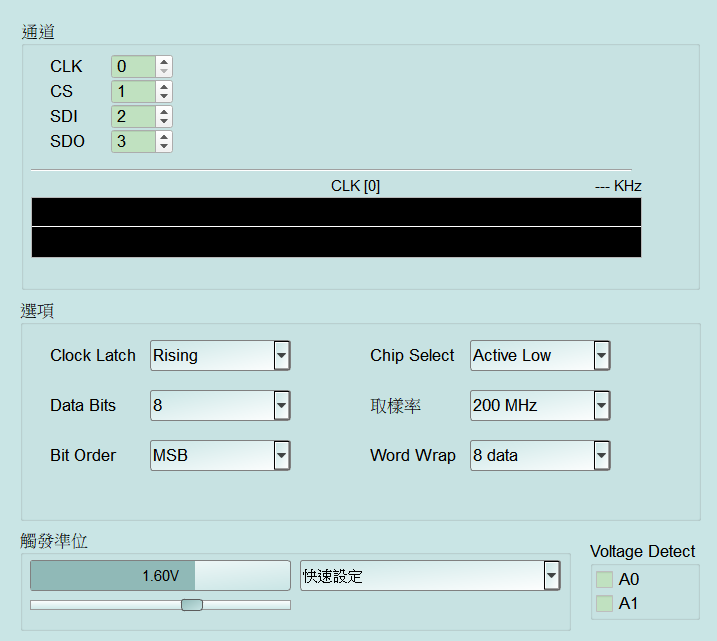

SPI Protocol Analyzer 設定(TravelLogic 系列)

• 設定:
  • Clock Latch: 資料鎖存邊緣(Rising/Falling)。設錯會解碼錯位。Default 為 Rising。
  • Chip Select: CS 有效電位(Active Low/Active High)。Default 為 Active Low。
  • Data Bits: 每個字元的資料位數(4~8)。Default 為 8。
  • 取樣率: SPI 分析取樣率(選項依機種而異，例如 TravelLogic/MSO 為 20/100/200 MHz/1 GHz)。過低可能無法正確解碼高速 SPI。Default 為清單第 3 項(TravelLogic/MSO 為 200 MHz)。
  • Bit Order: 位元順序(MSB/LSB)。設錯會使資料位元顛倒。Default 為 MSB。
  • Word Wrap: 解碼結果的換行/分段方式。8 data 每 8 筆資料換行；All block data 依整段傳輸(例如一次 CS 有效期間)顯示。Default 為 8 data。
