UART (Universal Asynchronous Receiver/Transmitter)

UART 協定分析設定。Line Wrap 只影響解碼結果的換行顯示。通道區域的產品差異請見 Settings。

Supported Models

TravelBus

TB1000/TB2000/TB3000 全系列都支援

LA3000/LA4000

LA3000 除了 F 系列外都支援, LA4000 全系列都支援

TravelLogic

TL3000/TL4000 全系列都支援

BusFinder

BF6000 僅於 B 系列支援, BF7000 全系列都支援

Protocol Exerciser

PX2816B 支援

MSO2000/3000

MSO1000/MSO2000/MSO3000 全系列都支援

TravelScope 3000

TS3000 全系列都支援

Settings

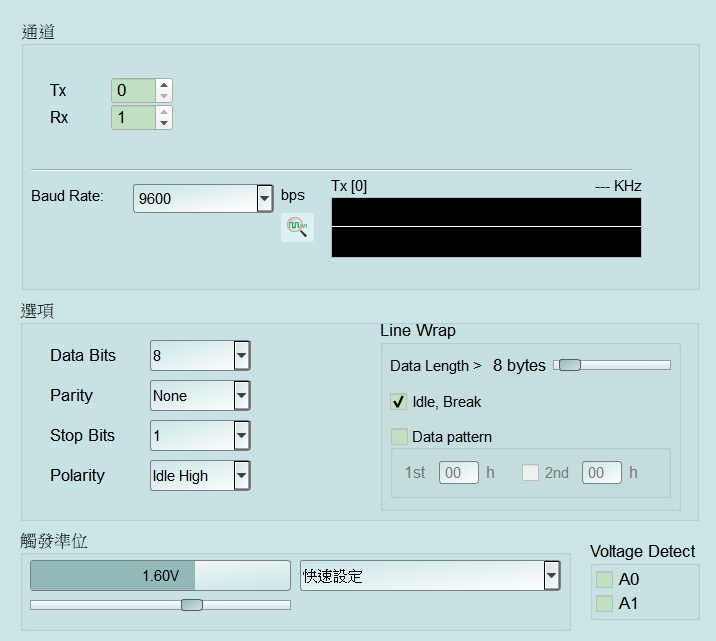

UART Protocol Analyzer 設定(TravelLogic 系列)

• 設定:
  • Baud Rate: 鮑率(單位 bps)。設錯會整段解碼錯亂；可從清單選擇，部分畫面另有波形輔助偵測鮑率。Default 為 9600。
  • Data Bits: 每個字元的資料位數(4~16)。Default 為 8。
  • Parity: 同位檢查(None/Odd/Even/Mark/Space)。設錯可能出現同位錯誤或錯字。Default 為 None。
  • Stop Bits: 停止位元數(1~4.5，含 1.5/2.5 等)。Default 為 1。
  • Polarity: Idle 時的電壓準位。Idle High 為常見的設定；Idle Low 用於反相訊號。設錯會把 Start/Stop 判反。Default 為 Idle High。
  • Line Wrap: 控制解碼結果如何換行/分段顯示(不是硬體觸發條件)。
    • Data Length > N bytes: 連續資料超過 N 位元組時換行(滑桿範圍約 1~128)。Default 為 2 bytes。
    • Idle, Break: 遇到 Idle(閒置)或 Break 時換行，方便把一筆傳輸與下一段分開。Default 為勾選。
    • Data pattern: 依資料樣式換行。勾選後填 1st […] h；若再勾選 2nd […] h，則在連續出現 1st→2nd 時換行。Default 為未勾選(1st/2nd 為 00h)。
