10BASE-T1S (10BASE-T1S)
10BASE-T1S 協定分析設定。通道區域的產品差異請見 Settings。
Supported Models
TravelBus
TB2000/TB3000 僅於 B 系列支援
LA3000/LA4000
LA3000 僅於 Plus 系列支援, LA4000 全系列都支援
TravelLogic
TL4000 全系列都支援
BusFinder
BF7000 全系列都支援
Protocol Exerciser
PX2816B 支援
MSO2000/3000
MSO2000 16 通道機種支援, MSO3000 全系列都支援
TravelScope 3000
TS3000 全系列都支援

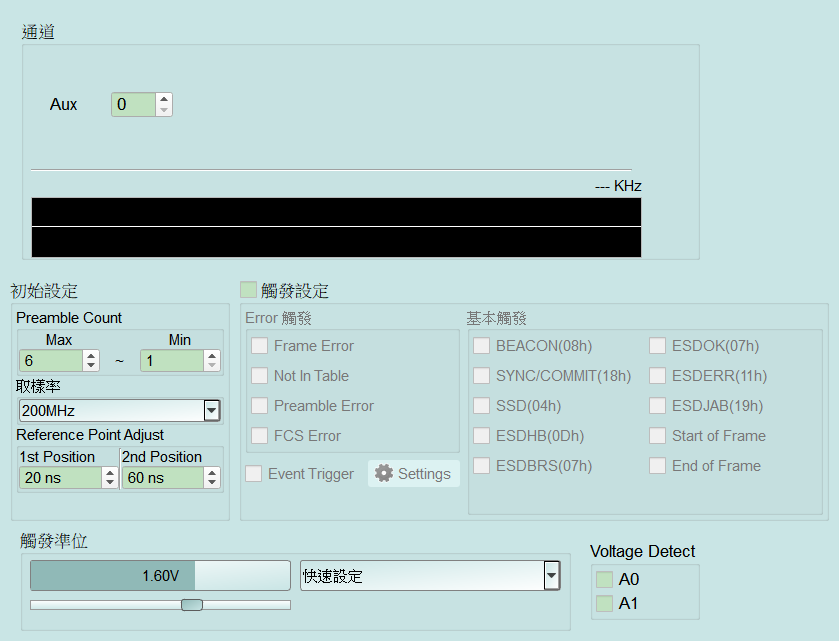

Settings
- 設定:
- Preamble Count: 允許的前導(preamble)計數範圍(Max~Min)。超出範圍可能判為 Preamble Error。主畫面 Default 不重設此項；畫面常見初始為 Max 6、Min 1。
- 取樣率: 分析取樣率(常見選項 200 MHz/100 MHz)。過低可能無法正確解碼。Default 為 200 MHz。
- Reference Point Adjust: 調整解碼參考點位置(1st Position/2nd Position，單位 ns)。設錯可能使位元取樣偏離。Default 為 1st 20 ns、2nd 60 ns。
-
觸發設定:
- Error 觸發: Frame Error/Not In Table/Preamble Error/FCS Error。勾選後對應錯誤即可觸發。Default 為各項未勾選。
- Event Trigger: 依乙太網路訊框(Ethernet frame)欄位觸發；勾選後開啟 MII Trigger Settings(見下方彈出視窗說明)。未指定的位元組填 XXh。Default 為未勾選。
- Destination/Source Address: 各 6 位元組的 MAC；其中 XXh 表示該位元組為任意值(Don't care)。
- Ethertype/Length: 2 位元組(可 don't care)，用來鎖定協定類型或長度欄。
- Data: 依 Data Type(例如 Raw Data/IPv4)比對 payload；可設 Offset、IPv4 位址或 Raw Data Byte 1~8。
- Default: 還原彈出視窗為 don't care/預設條件。

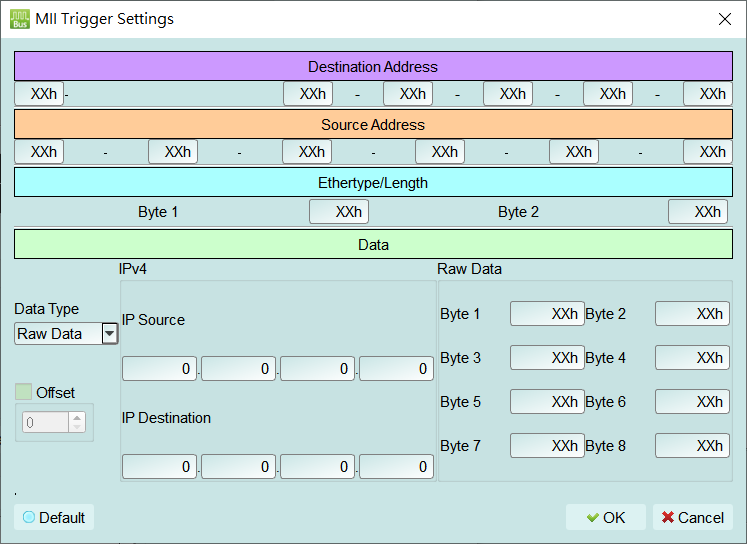

- 基本觸發: 10BASE-T1S 符號/訊框事件，例如 BEACON(08h)、SYNC/COMMIT(18h)、SSD(04h)、ESDHB(0Dh)、ESDBRS(07h)、ESDOK(07h)、ESDERR(11h)、ESDJAB(19h)、Start of Frame、End of Frame。Default 為各項未勾選。 勾選 Event Trigger 後開啟 MII Trigger Settings，依乙太網路訊框(Ethernet frame)欄位觸發(例如特定 MAC、Ethertype，或 payload 資料樣式):
-
Destination/Source Address: 各 6 位元組的 MAC；其中 XXh 表示該位元組為任意值(Don't care)。
- Ethertype/Length: 2 位元組(可 don't care)。
- Data: 依 Data Type(例如 Raw Data/IPv4)比對；可設 Offset、IPv4 位址或 Raw Data Byte 1~8。
- Default: 還原為 don't care/預設條件。
