eSPI (Enhanced Serial Peripheral Interface)
eSPI 協定分析設定。通道區域的產品差異請見 Settings。
Supported Models
LA3000/LA4000
LA3000/LA4000 僅於 B 系列支援
TravelLogic
TL3000 僅於 Plus 系列支援
| TL4134E | TL4134B | TL4234B |
|---|---|---|
| ● |
BusFinder
BF6000 僅於 B 系列支援, BF7000 全系列都支援
Protocol Exerciser
PX2816B 支援
MSO2000/3000
| MSO2008E | MSO2116E | MSO2116B | MSO2216B | MSO2216B+ | MSO2416B+ |
|---|---|---|---|---|---|
| ● | ● | ● |
| MSO2216M+ | MSO2116E+ | MSO2116B+ |
|---|---|---|
| ● |
MSO3000 全系列都支援
TravelScope 3000
TS3000 全系列都支援

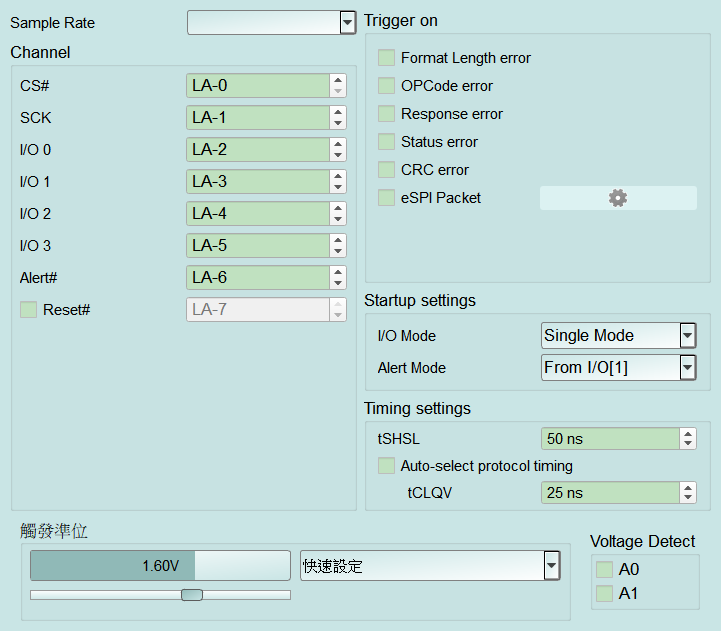

Settings
- 設定:
- Sample Rate / 取樣率: eSPI 分析取樣率(常見選項 1 GHz/500/250/200 MHz)。過低可能無法正確解碼。Default 為 500 MHz。
- Startup settings — I/O Mode: 匯流排 I/O 寬度(Single Mode/Dual Mode/Quad Mode)。設錯會解碼錯位。Default 為 Single Mode。
- Startup settings — Alert Mode: Alert 來源(From I/O[1]/From Alert#)。啟用額外 CS(CS_B/C/D)時會強制 From Alert# 且此欄欄位停用(Disable)。Default 為 From Alert#。
- Timing settings — tSHSL/tCLQV: Chip-select 與時序相關時間(單位 ns)。Default 為 tSHSL 50 ns、tCLQV 25 ns。
- Timing settings — Auto-select protocol timing: 勾選後由協定時序自動套用，tCLQV 欄位停用(Disable)；未勾選時 tCLQV 欄位啟用(Enable)。Default 為未勾選。
-
觸發設定:
- Error 觸發: Format Length error/OPCode error/Response error/Status error/CRC error。勾選後對應錯誤即可觸發。Default 為各項未勾選。

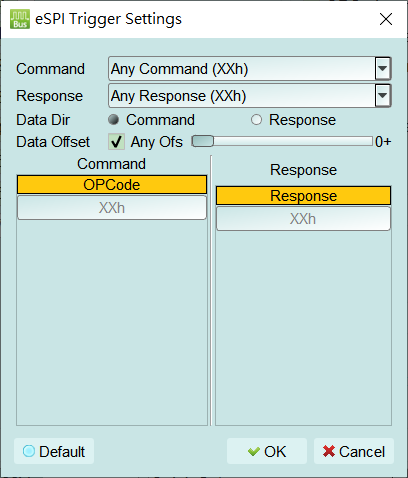

- eSPI Packet: 依指令/回應內容觸發；勾選後齒輪欄位啟用(Enable)，開啟 eSPI Trigger Settings(見下方彈出視窗說明)。首次勾選通常會直接開啟彈出視窗。Default 為未勾選。
- Command/Response: 選擇要比對的指令與回應條件(例如 Any Command/Any Response)。彈出視窗首次開啟/Default 通常為 Any(OPCode 顯示 XXh)。
- Data Dir: 資料方向為 Command 或 Response。
- Data Offset: Any Ofs 或不限偏移；可改為指定偏移。彈出視窗 Default 為 Any Ofs、偏移 0。
- Command/Response 欄位: 例如 OPCode、Response 等；XXh 表示該欄為任意值(Don't care)。
- Default: 還原彈出視窗為 Any/don't care 條件。 在 eSPI Packet 旁按齒輪開啟此視窗，依指令/回應內容組合觸發條件(例如只觸發特定 OPCode，或某方向上的資料樣式):
-
Command/Response: 選擇要比對的指令與回應條件(例如 Any Command/Any Response)。首次開啟/Default 通常為 Any(OPCode 顯示 XXh)。
- Data Dir: 資料方向為 Command 或 Response。
- Data Offset: Any Ofs 或不限偏移；可改為指定偏移。Default 為 Any Ofs、偏移 0。
- Command/Response 欄位: 例如 OPCode、Response；XXh 表示該欄為任意值(Don't care)。
- Default: 還原為 Any/don't care 條件。
