BT1120
高解析度電視信號數位介面。BT1120 用於 HDTV 信號的位元序列埠傳輸，主要為 HDTV 生產以及國際節目交換提供圖像格式參數與資料傳輸信號，並可向下相容舊有圖像頻率 60、50、30、25、24 Hz（逐行、隔行、幀分段），總行數 1125、有效行數 1080，以涵蓋市售以及開發中之產品；此介面涵蓋廣播環節與工業場合必需的設備。
通道前綴差異見 Settings。

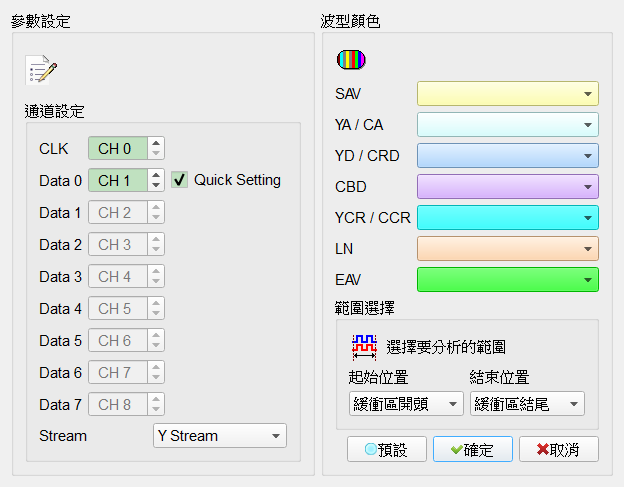

Decode Settings
- 通道設定: 指定待測物上 CLK、Data 0–7 接在邏輯分析儀的通道。
- Quick Setting: 勾選後 Data 通道自動遞增；勾選時欄位啟用（Enable）。Default 為勾選。
- Stream: 選擇 Y Stream／CB / CR Stream。Default 為 Y Stream。

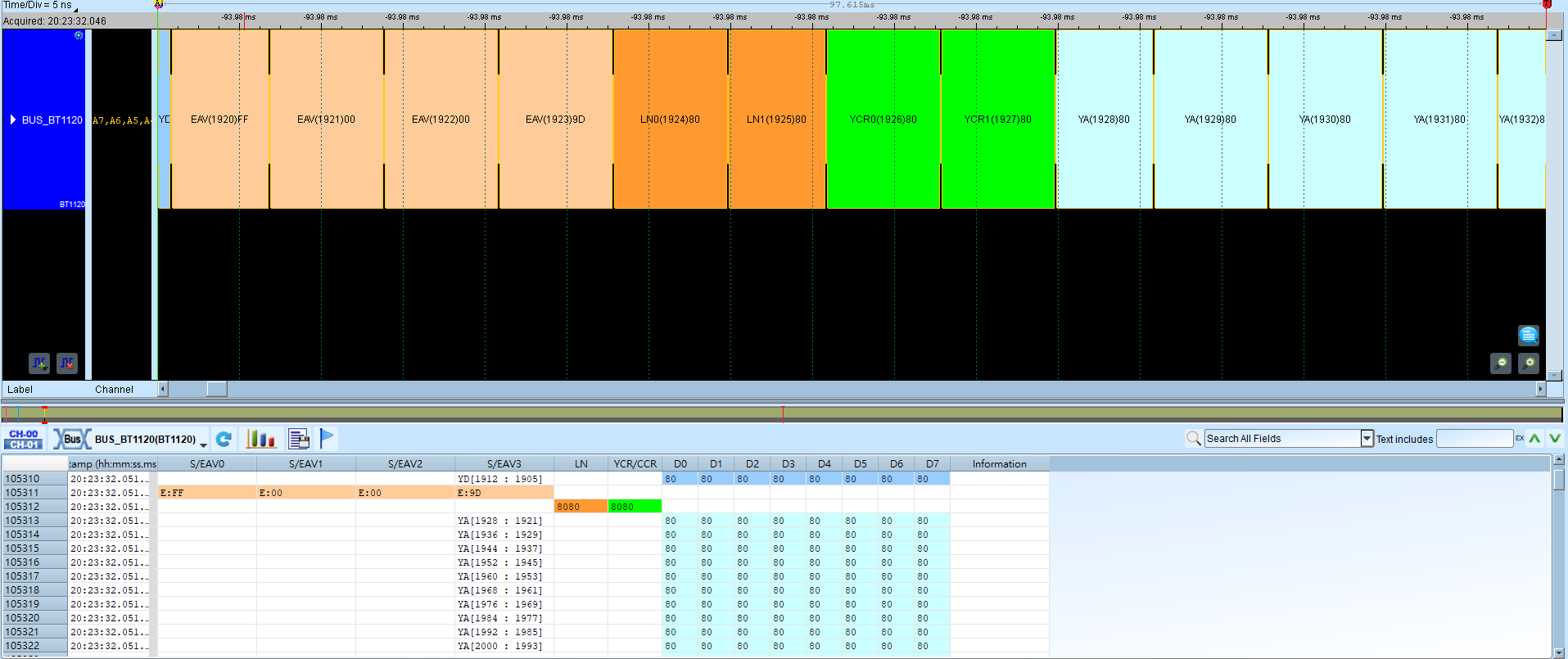

Result
