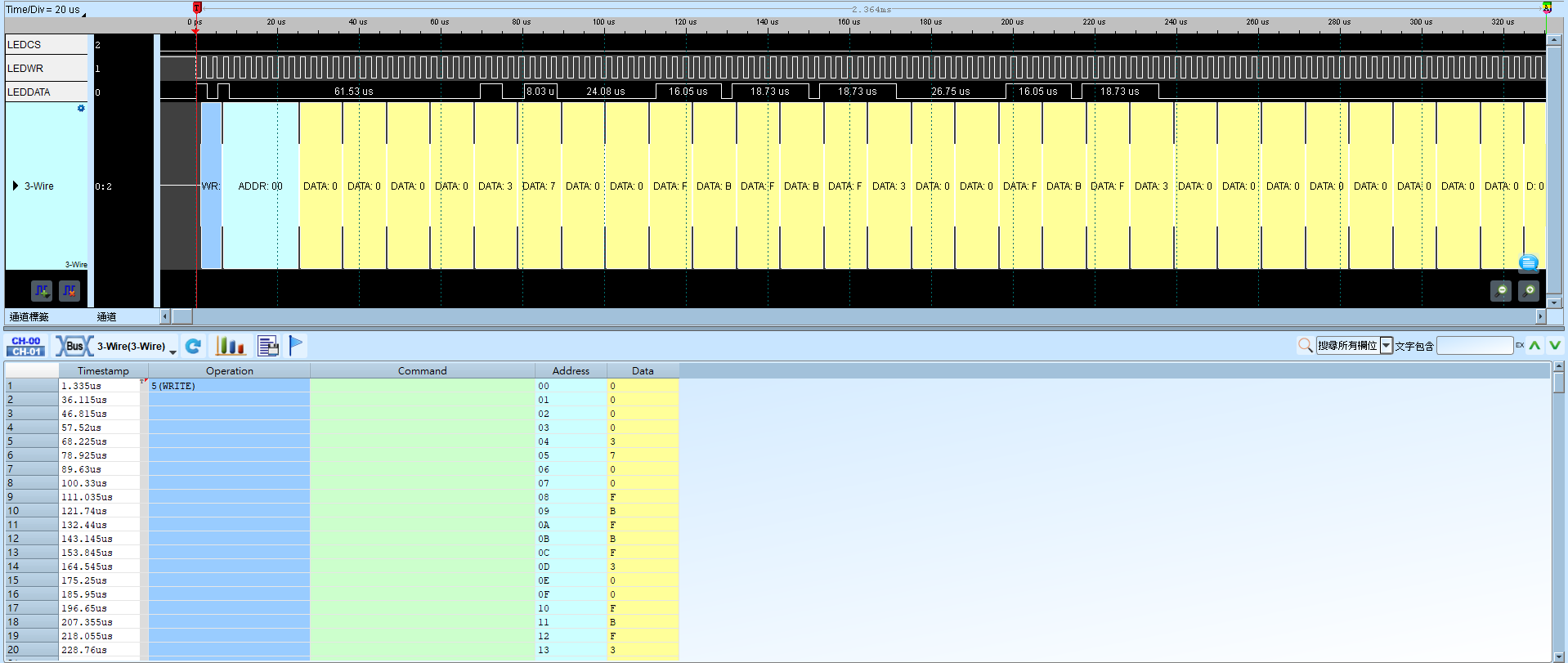

3-Wire

3-Wire 匯流排通訊協定由盛群半導體（HOLTEK）所制定，主要應用於 LED、LCD 驅動 IC 的控制與 EEPROM 的讀寫控制。

通道前綴差異見 Settings。

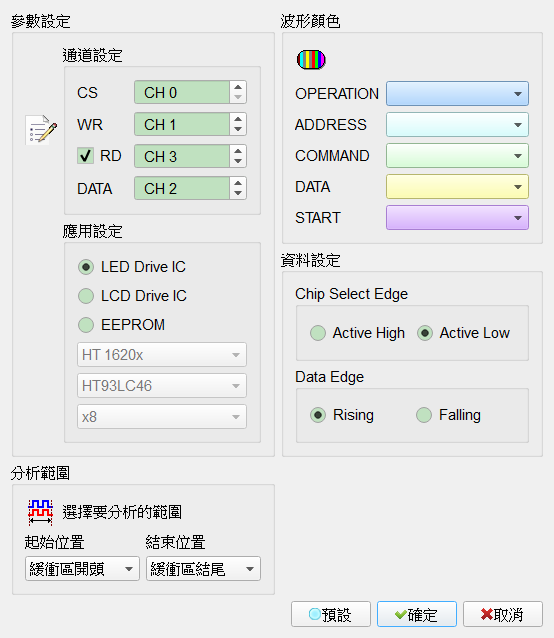

Decode Settings

通道設定: 設定待測物上各訊號端接在邏輯分析儀的通道編號（CS／WR／DATA／RD）。勾選 RD 時該通道。RD Default 為勾選。
應用類型:
- LED Driver IC: 選擇 LED Driver IC 應用。Default 為選取此模式。
- LCD Driver IC: 選擇 LCD Driver IC 應用，需選擇 IC 種類。
- EEPROM: 選擇 EEPROM 應用，需選擇 IC 種類與資料寬度。
Chip Select Edge:
- Active High: Chip Select 為 Active High 時資料有效。
- Active Low: Chip Select 為 Active Low 時資料有效。Default 為 Active Low。
Clock Edge:
- Rising: 在 Clock 上升緣取樣資料。Default 為 Rising。
- Falling: 在 Clock 下降緣取樣資料。
