FlexRay
FlexRay 為車內通訊網路標準，支援兩個通訊通道，每個訊息通道速度可達 10 Mbps。
Bit Rate 或通道模式選錯會解碼失敗；可先用 自動偵測 Bit Rate。通道前綴差異見 Settings。

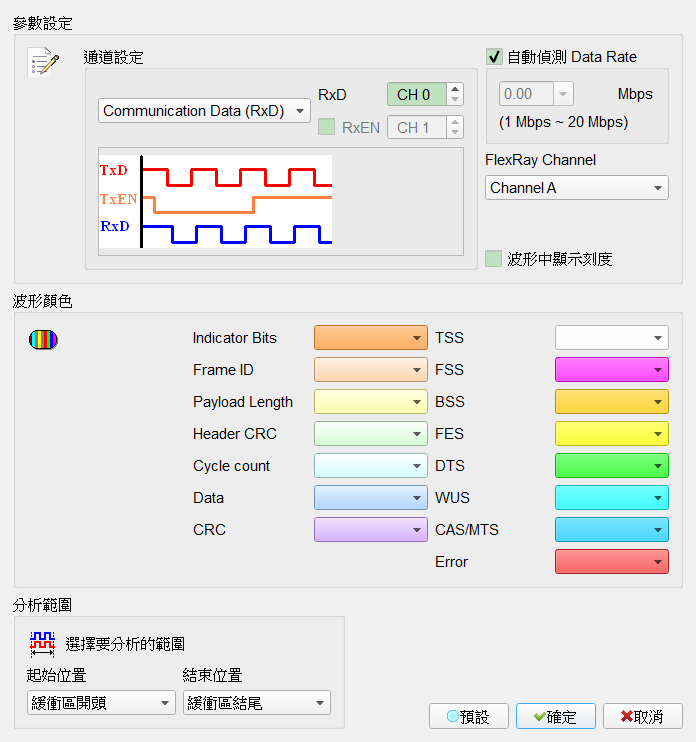

Decode Settings
- 通道設定／Decode Mode: 選擇通訊層解碼模式Communication Data (TxD)。
- Communication Data (TxD): 通訊（邏輯）層訊號量測；量測 FlexRay transceiver 之 TxD 及 TxEN。
- Communication Data (RxD): 通訊（邏輯）層訊號量測；量測 FlexRay transceiver 之 RxD，可含 RxEN。
- RxEN: 於 RxD 模式指定是否包含 RxEN 通道。勾選時欄位啟用（Enable）第二通道。僅在 RxD 模式可見。
- 自動偵測 Bit Rate: 自動偵測 Data Rate。勾選時欄位啟用（Enable），手動速率欄位停用（Disable）。Default 為勾選。未勾選時欄位啟用（Enable）可選內建 10／5／2.5 Mbps 或自行輸入（約 1–20 Mbps）；Default 手動值為 10 Mbps。
- Show scale in the waveform: 波形顯示 bit 刻度。勾選時欄位啟用（Enable）。Default 為未勾選。
- FlexRay Channel: 指定 Channel A 或 B，主要作為 Frame CRC 檢查Channel A。

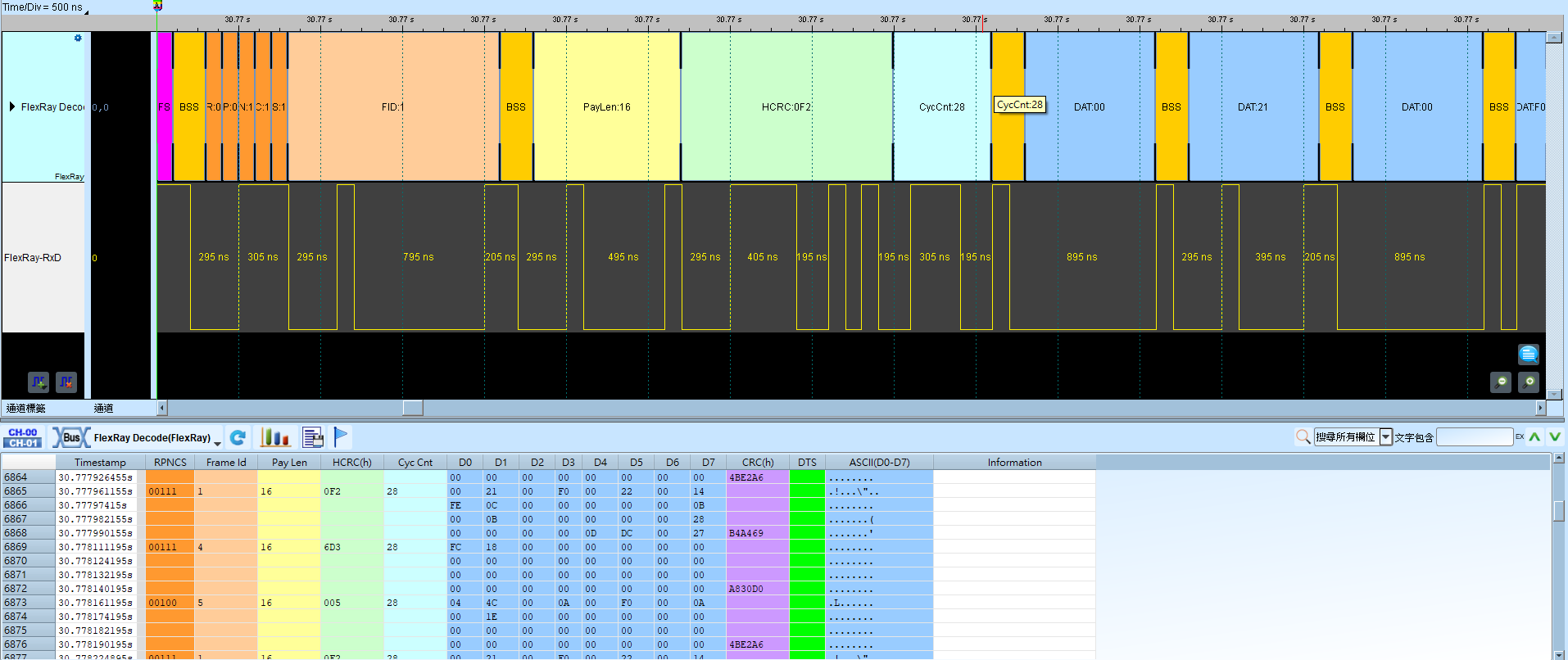

Result
高速 FlexRay Communication Data 訊號（RxD）
