USB PD 3 (USB Power Delivery)

USB PD（Power Delivery）採 BMC（Biphase Mark Coding），用於筆記型電腦／平板／手機／行動電源等 Type-C 裝置之供電或充電，最大功率可達 240 W。

CC 通道或 VDM 設定檔錯誤會影響解碼與廠商自訂訊息顯示。通道前綴差異見 Settings。

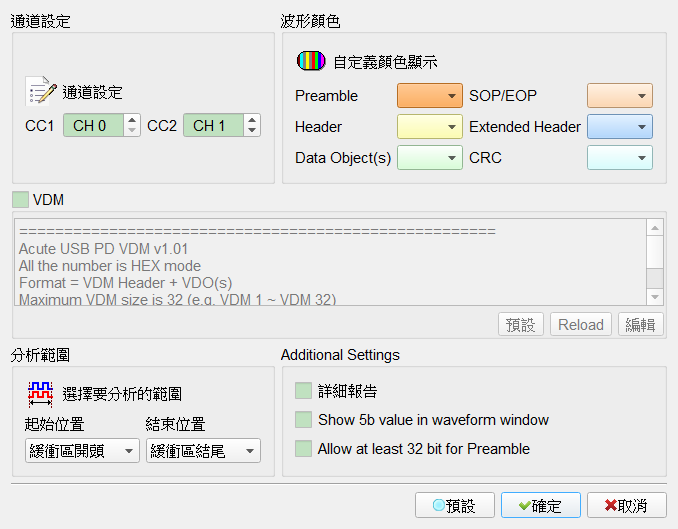

Decode Settings

通道設定: 選擇 Configuration Channel（CC）的 **CC1**／**CC2**。
VDM: 勾選即欄位啟用（Enable） Vendor Defined Message，讀取設定檔中 Structured VDM 的 SVID／Command；可編輯／刷新設定檔。格式說明見下與圖。

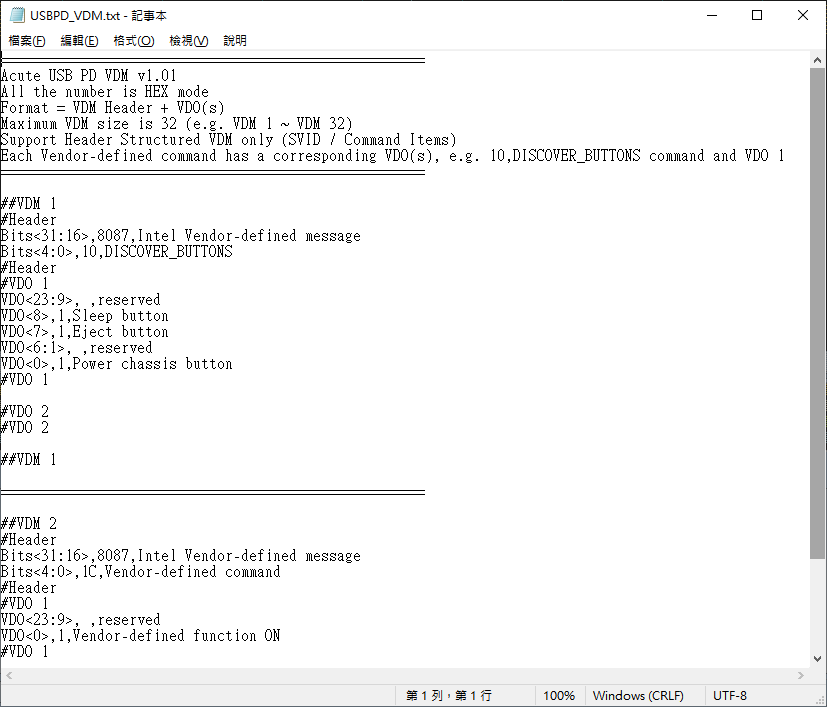

VDM 最多 32 個（##VDM1～##VDM32）；列首 ##XXX 為關鍵字，請勿在他處使用。每個 VDM 由 Header 與對應 VDO（VDM Object）組成：Header 為第一個 Data Object，其餘為依 Command 回應的 VDO(s)。
Header 以兩個 #Header 包住 SVID／Command。例：Bits<31:16>,8087,Intel Vendor-defined message 表示 bit31–16 為 8087h 時顯示該字串；Bits<4:0>,10,DISCOVER_BUTTONS 表示 bit4–0 為 10h 時 Command 顯示 DISCOVER_BUTTONS。
VDO 以 #VDO 1、#VDO 2… 包住回應位元說明（可為 reserved 或具體功能位）。每個 Command 有對應 VDO；其他 Command（如 1Ch）可另開 ##VDM 2 實作。
波形顯示 5b 數值: 勾選時欄位啟用（Enable）將顯示由 4b 切換為 5b。Default 為未勾選。
Details Report: 對 Data Obj(s) 做更詳細的 bit 解析。勾選時欄位啟用（Enable）。Default 為未勾選。
Preamble 32b: Default 為未勾選。

相關轉接板／配件請見產品配件說明。
