CXPI (Clock Extension Peripheral Interface)

CXPI 是車用單線網路，由日本自動車技術會起草（JASO D015）、經 SAE J3076 標準化，並納入 ISO 20794 系列國際標準。它的定位介於 LIN 與 CAN 之間，主要用於車身與 HMI 網路，例如開關、感測器、致動器與儀表。主節點以 PWM 把時脈內嵌在資料波形中（協定名稱的由來），因此從節點不需石英振盪器；從節點也可以主動發訊，這是 LIN 做不到的。匯流排為單端訊號，速率 2.4 ~ 20 kbit/s，閒置（recessive）為高準位、dominant 為低準位，並採用非破壞式位元仲裁。

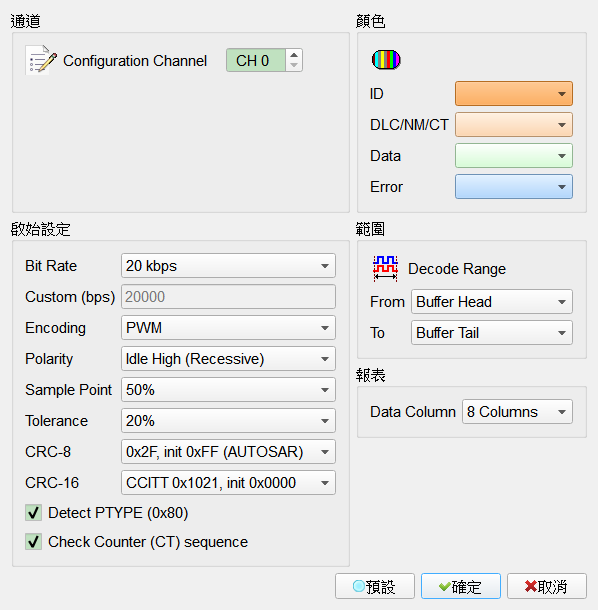

Decode Settings

Configuration Channel: 選擇待測物接在邏輯分析儀的通道編號。CXPI 為單線匯流排，只需要一個通道。
Color: 設定 ID、DLC/NM/CT、Data、Error 欄位的底色。預設值：ID 橘、DLC/NM/CT 膚、Data 淺綠、Error 淺藍。
Bit Rate: 可選擇 20、19.2、10、9.6、4.8、2.4 kbps、Custom 或 Auto。Auto 會自動偵測訊號速率，偵測結果會顯示在報表的 Information 欄；若找不到合理的 CXPI 速率，解碼會退回 20 kbps，並顯示 Auto, not detected。 預設值：20 kbps。
- Custom (bps): 直接輸入任意速率（bit/s）。僅在 Bit Rate 選擇 Custom 時可輸入。 預設值：20000。
Encoding: 選擇編碼方式。PWM 每個位元的起點都有一個下降緣，該邊緣即為時脈；邏輯 1 為短 dominant 脈衝（25 %）、邏輯 0 為長 dominant 脈衝（75 %）。NRZ 則整個位元維持同一準位。兩者的取樣點都在位元中央。 預設值：PWM。
Polarity: CXPI 閒置時為 recessive 高準位。若擷取時經過反相探棒，請選擇 Idle Low (Inverted)。 預設值：Idle High (Recessive)。
Sample Point: 位元內的取樣位置，20 % ~ 80 %。50 % 兩種線碼皆適用。 預設值：50 %。
Tolerance: 實測位元寬度相對於所選速率的容許誤差，5 % ~ 50 %。訊號時脈較不穩定時可調大。 預設值：20 %。
CRC-8: 一般訊框（normal frame）校驗碼所使用的生成多項式。選擇 None 可略過檢查。 預設值：0x2F, init 0xFF (AUTOSAR)。
CRC-16: 長訊框（long frame）校驗碼的初始值，多項式為 CCITT 0x1021。選擇 None 可略過檢查。 預設值：CCITT 0x1021, init 0x0000。
Detect PTYPE (0x80): 將訊框開頭的 0x80 視為 polling method 的 PTYPE 位元組。此位元組不計入 CRC，並顯示於 Information 欄。 預設值：勾選。
Check Counter (CT) sequence: 檢查同一個 frame ID 的相鄰訊框，其 CT 欄位是否依序加一（模 4），藉此看出掉幀或重複幀。不連續時以 Counter 錯誤標示。 預設值：勾選。
Data Column: 報表中資料欄的數量，8 欄（D0..D7）或 16 欄（D0..D15）。資料位元組多於此數量時會自動折到續行，因此長訊框最多 255 位元組也能完整閱讀。 預設值：8 Columns。

Result

報表每個訊框一列，欄位依序為 ID、DLC、NM/CT、分散於 D0..Dn 的資料、CRC、 Error 與 Information。CRC 欄校驗正確時為綠底、錯誤時為紅底；Error 欄有內容時轉為紅底。 Information 欄在第一列顯示訊號速率，之後放非錯誤性質的訊框註記，例如 PTYPE 與 Wake-up Pulse。

當訊框的資料位元組多於所選的 Data Column 數量時，會接續顯示於下一列。續行只重複資料欄位： ID、DLC、NM/CT 留在訊框的第一列，CRC 與 Error 則落在訊框的最後一列。下圖第二個訊框的 DLC 為 12（一般訊框的最大值），因此在 D7 之後折行。
