OA3p(PMD) (Open Alliance 3-pin)

OA3p（OPEN Alliance 3-pin）是汽車 Ethernet 測試領域重要的協定，主要針對汽車環境中的物理層（PHY）測試要求進行定義，確保設備在不同操作條件下具有一致性、可靠性與穩定性。

顯示模式或乙太網路／MDIO 選項與實際流量不符時，報告會缺欄或錯解。通道前綴差異見 Settings。

Decode Settings

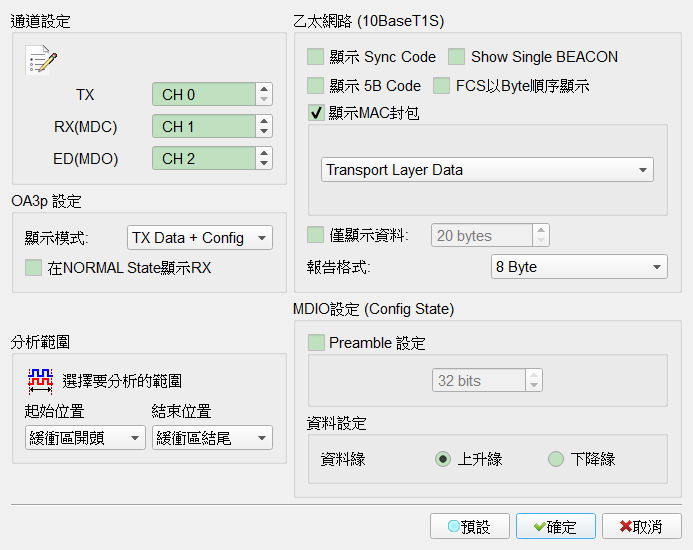

OA3p(PMD) Decode Settings

• 通道設定: 設定 OA3p 訊號通道（TX／RX_MDC／ED_MDO）。
• OA3p 設定:
  • 顯示模式: 波形區顯示 TX Data + Config 或 RX Data + Config。Default 為 TX Data + Config。
  • 在 NORMAL State 顯示 RX: Bus 進入 Normal State 時仍顯示 RX 解析結果。勾選時欄位啟用（Enable）。Default 為未勾選。
• 乙太網路（10BaseT1S）: 設定報告區乙太網路解析。勾選群組時欄位啟用（Enable）相關選項。
  • 顯示 Sync Code: 顯示 Sync Code。勾選時欄位啟用（Enable）。Default 為未勾選。
  • 顯示 5B Code: 顯示 5B Code。勾選時欄位啟用（Enable）。Default 為未勾選。
  • 顯示 MAC 封包: 啟用後可另選 Transport Layer Data 或 Transport Layer Data & Header。Default 為勾選（顯示類型常為 Transport Layer Data）。
  • Show Single BEACON: 與 Hide Beacon 相關；Default 為未勾選 Hide Beacon。
  • FCS 以 Byte 順序顯示: 勾選時欄位啟用（Enable）。Default 為未勾選。
  • 僅顯示資料: 僅顯示設定 Byte 數的資料。勾選時欄位啟用（Enable）長度。Default 為未勾選；長度常為 20 Bytes。
  • 報告格式: 資料欄一位元組數（8／16／32 Byte）；多餘換行。Default 為 8 Byte。
• MDIO 設定（Config State）:
  • Preamble 設定: 設定 Preamble Bit 數量。勾選時欄位啟用（Enable）。Default 為未勾選；Bit 數常為 32。
  • 資料設定: 上升緣或下降緣 Latch 資料。Default 為 Rising。

Result

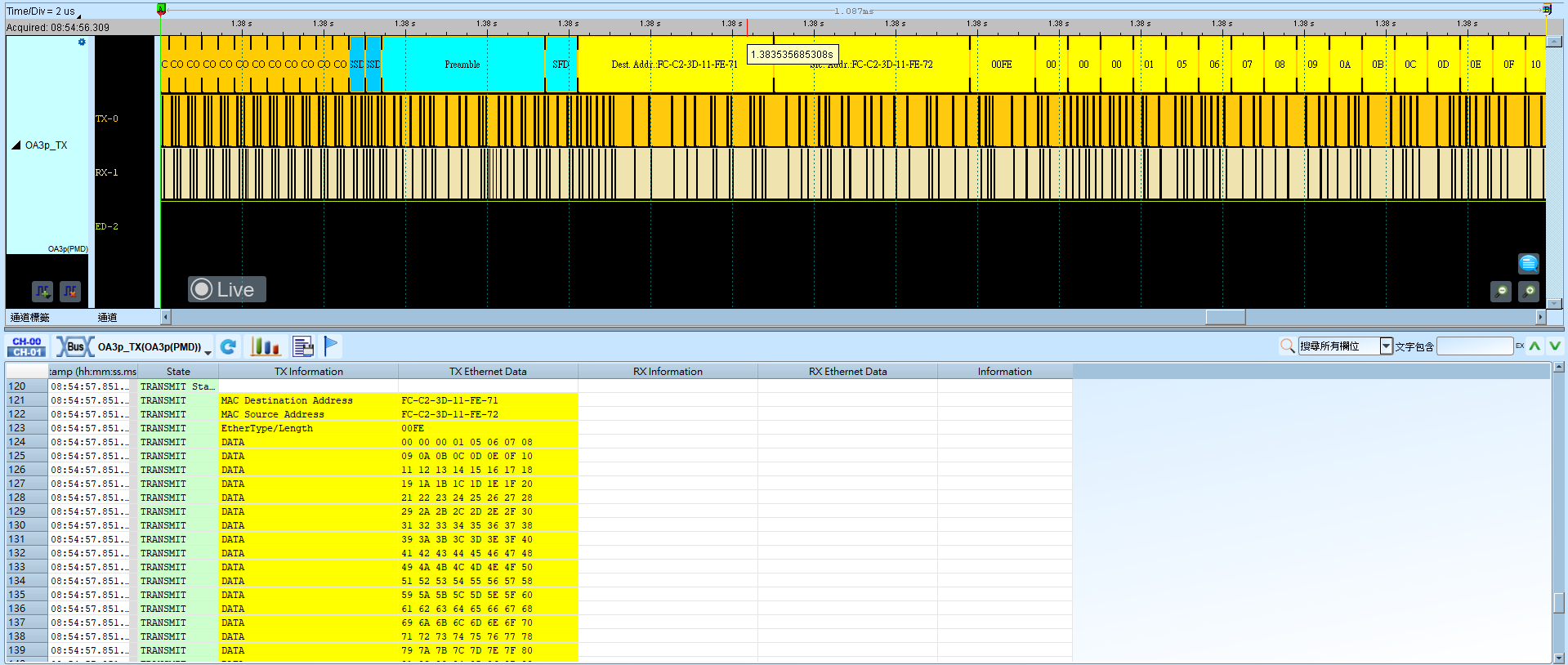

OA3p(PMD) 解碼結果
