LCD1602 (Liquid Crystal Display 1602)
LCD1602 是常用液晶顯示介面，用來顯示 5×8 或 5×11 字形符號。依規格發展出多種相似類型，基本原理相同。LCD1602 使用 11 條訊號線（RS、RW、E 與資料線），傳輸頻率無特定範圍。
Data Mode 選錯會使資料線解碼不符；4 Lines 時 DB4–DB7 欄位停用（Disable）。通道前綴差異見 Settings。

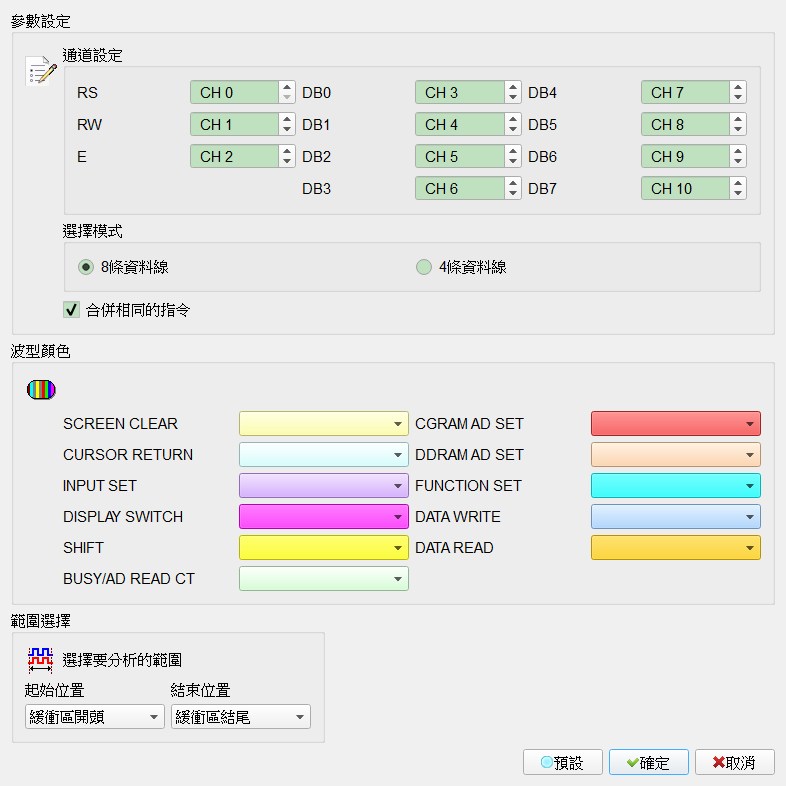

Decode Settings
- Channel: 指定 RS、RW、E、DB0–DB7 接在邏輯分析儀的通道。
- Data Mode: 依資料傳送位元數選擇資料線。
- 8 Lines: 使用 DB0–DB7。Default 為選取此模式。
- 4 Lines: 使用 DB0–DB3；選取時 DB4–DB7 欄位停用（Disable）。
- To merge the same command: 分析後指令轉換時，相同指令予以合併。勾選時欄位啟用（Enable）。Default 為勾選。

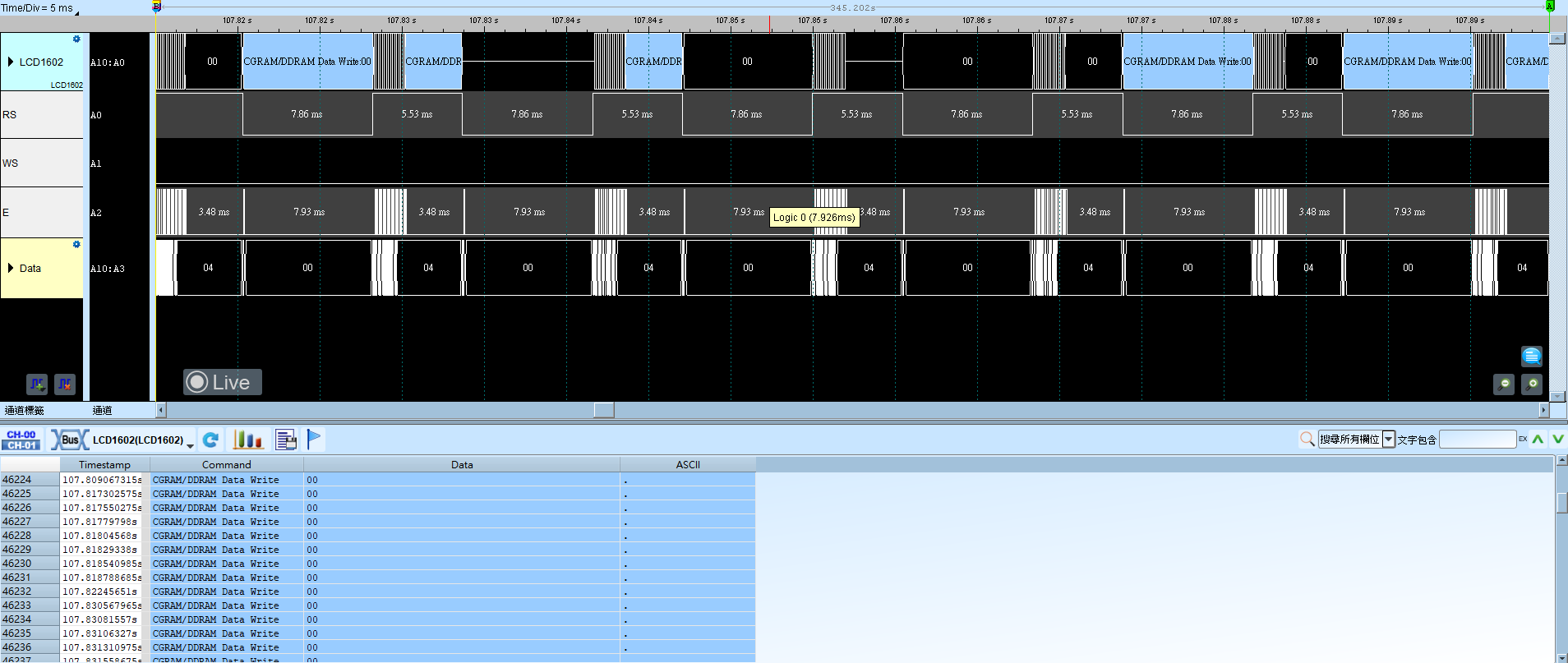

Result
