RC-6 (Philips RC-6 Protocol)

RC-6 是飛利浦（Philips）制定的紅外線通訊協定，承襲 RC-5 架構並增加更多功能，可依用途使用不同操作模式；不同模式下命令長度也不同。

編碼方式、Addr & Cmd Bits 或 Idle 顯示選項設錯會解碼失敗。通道前綴差異見 Settings。

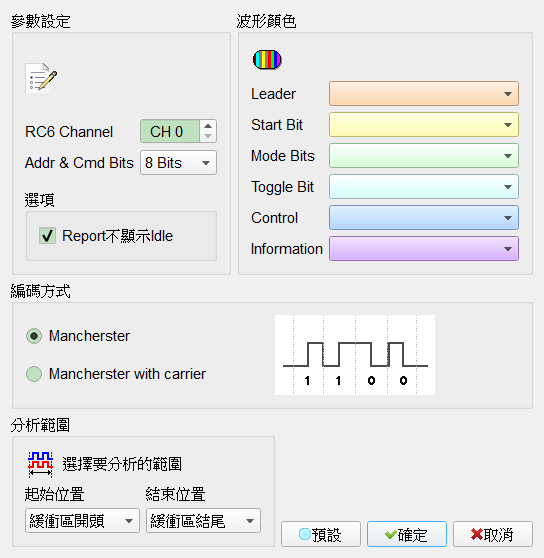

Decode Settings

RC6 Channel: 設定待測物訊號接在邏輯分析儀的通道。
Addr & Cmd Bits: Control 內 Address 與 Information 內 Command 為 8 Bits 或 16 Bits。Default 為 8 Bits。
Report不顯示Idle: 報告區不顯示 Idle，方便觀察分析結果。勾選時欄位啟用（Enable）。Default 為勾選。
編碼方式:
- Mancherster: 無載波 Manchester。Default 為選取此模式。
- Mancherster with carrier: 有載波 Manchester。

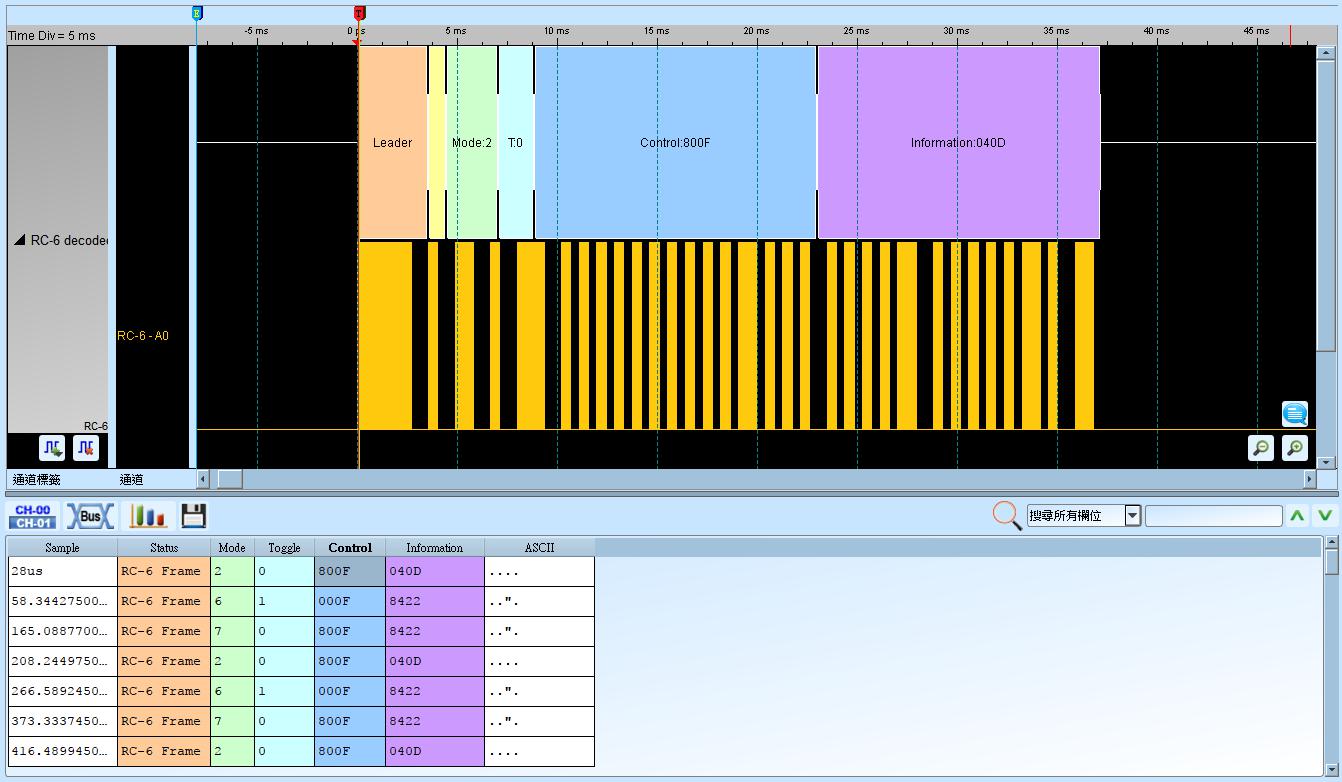

分析無載波之 RC-6：

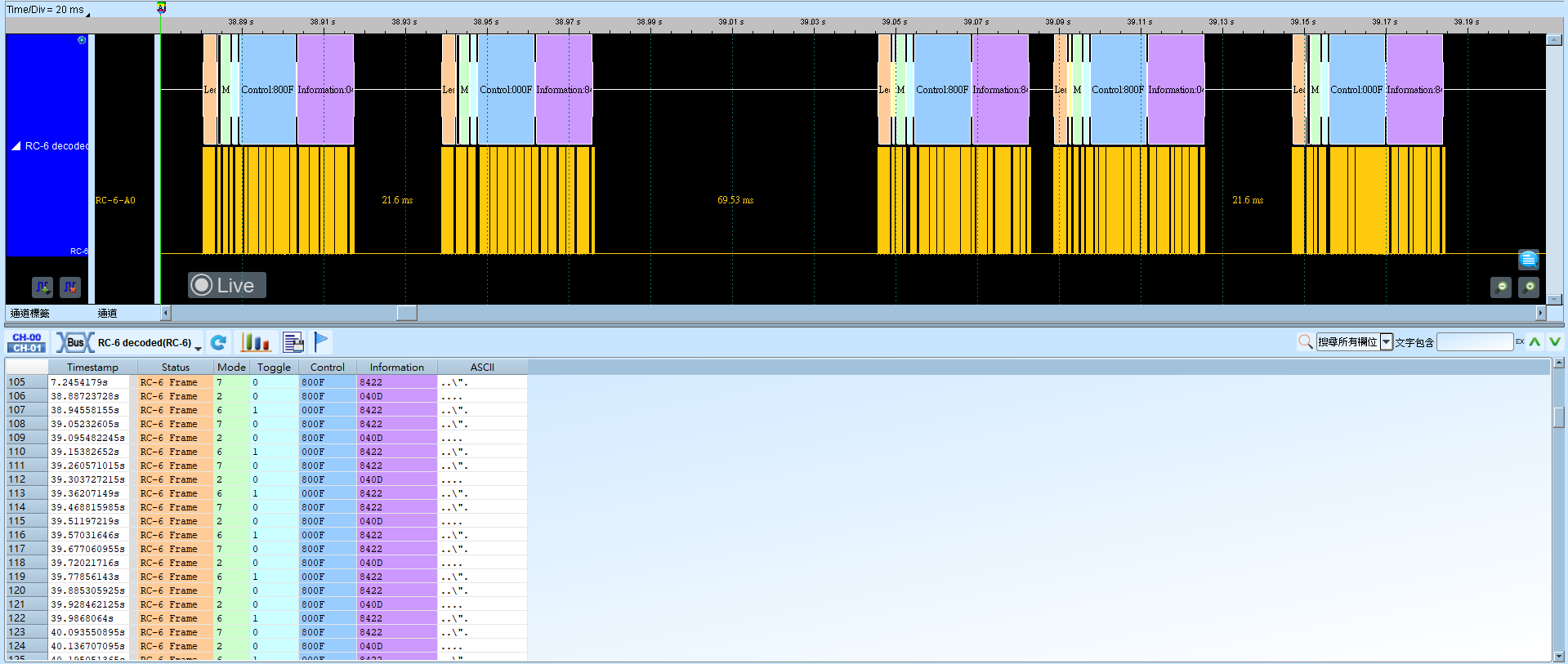

分析有載波之 RC-6：
