1-Wire

由美國達拉斯公司（Dallas Semiconductor）所制定。1-Wire 協定定義 Reset Pulse、Presence Pulse、Write 1、Write 0、Read 1 及 Read 0 等訊號類型，並由這些訊號類型組合成命令序列。傳輸方式為 LSB（Least-significant bit）到 MSB（Most-significant bit）；傳輸速度分為高速（Overdrive speed）與標準（Standard speed）。

Timing Setting 單位皆為 µs；設錯會導致 Reset／Presence／Write 判讀失敗。通道前綴差異見 Settings。

Decode Settings

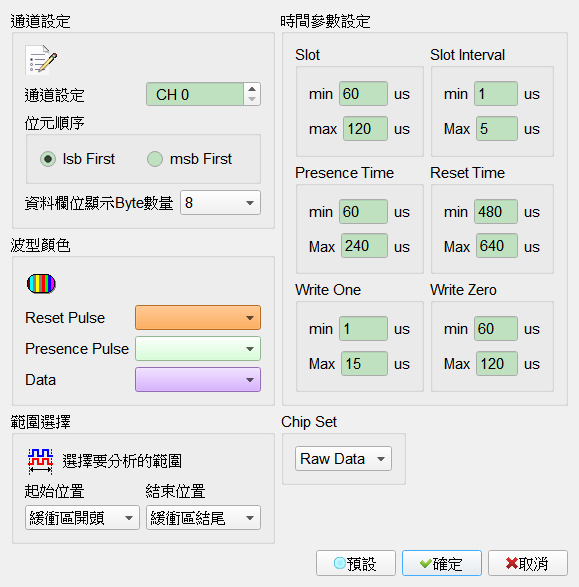

1-Wire Decode Settings

• 通道設定: 設定資料通道來源。
• ChipSet: 選擇要解析的 Chipset。Default 為 Raw Data。
• 位元順序: 設定分析的資料是 LSB first 或 MSB first。Default 為 LSB first。
• 資料欄位顯示 Byte 數量: 設定 Report 區域中，Data 欄位一行顯示多少 Byte（8／16／32）。僅 ChipSet 為 Raw Data 時欄位啟用（Enable）。Default 為 8。
• Timing Setting: 單位皆為 µs。
  • Slot Time:
    • Min: 設定每個 slot 最小的時間長度。Default 為 60 µs。
    • Max: 設定每個 slot 最大的時間長度。Default 為 120 µs。
  • Slot Interval:
    • Min: 設定每個 slot 之間最小的時間長度。Default 為 1 µs。
    • Max: 設定每個 slot 之間最大的時間長度。Default 為 5 µs。
  • Reset Time:
    • Min: 設定 Reset pulse 波形拉 Low 最小的時間長度。Default 為 480 µs。
    • Max: 設定 Reset pulse 波形拉 Low 最大的時間長度。Default 為 640 µs。
  • Presence Time:
    • Min: 設定 Presence pulse 波形拉 Low 最小的時間長度。Default 為 60 µs。
    • Max: 設定 Presence pulse 波形拉 Low 最大的時間長度。Default 為 240 µs。
  • Write One:
    • Min: 設定寫入 1 波形拉 Low 最小的時間長度。Default 為 1 µs。
    • Max: 設定寫入 1 波形拉 Low 最大的時間長度。Default 為 15 µs。
  • Write Zero:
    • Min: 設定寫入 0 波形拉 Low 最小的時間長度。Default 為 60 µs。
    • Max: 設定寫入 0 波形拉 Low 最大的時間長度。Default 為 120 µs。

Result

1-Wire 解碼結果

• Reset pulse: 重置脈衝。
• Presence pulse: 前置脈衝，後面緊接著資料。
