DMX512 (Digital Multiplex)
DMX512 由 USITT（美國劇院技術協會）發展，用於從控制臺控制調光器；依 EIA/TIA-485 標準控制舞台燈具。
Baud Rate 設錯會解碼失敗；可先用 自動偵測鮑率。通道前綴差異見 Settings。

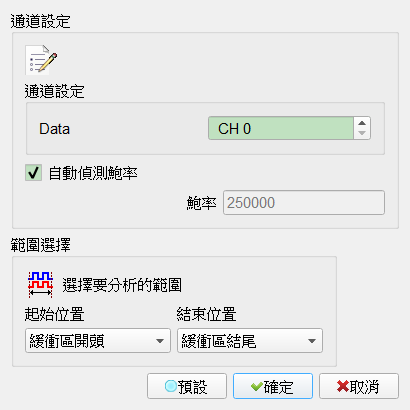

Decode Settings
- 通道設定: 指定待測物上的訊號端接在邏輯分析儀的通道。
- 自動偵測鮑率: 自動偵測鮑率。勾選時欄位啟用（Enable），手動鮑率欄位停用（Disable）。Default 為勾選。未勾選時欄位啟用（Enable）可自行設定鮑率；Default 手動值為 250000。

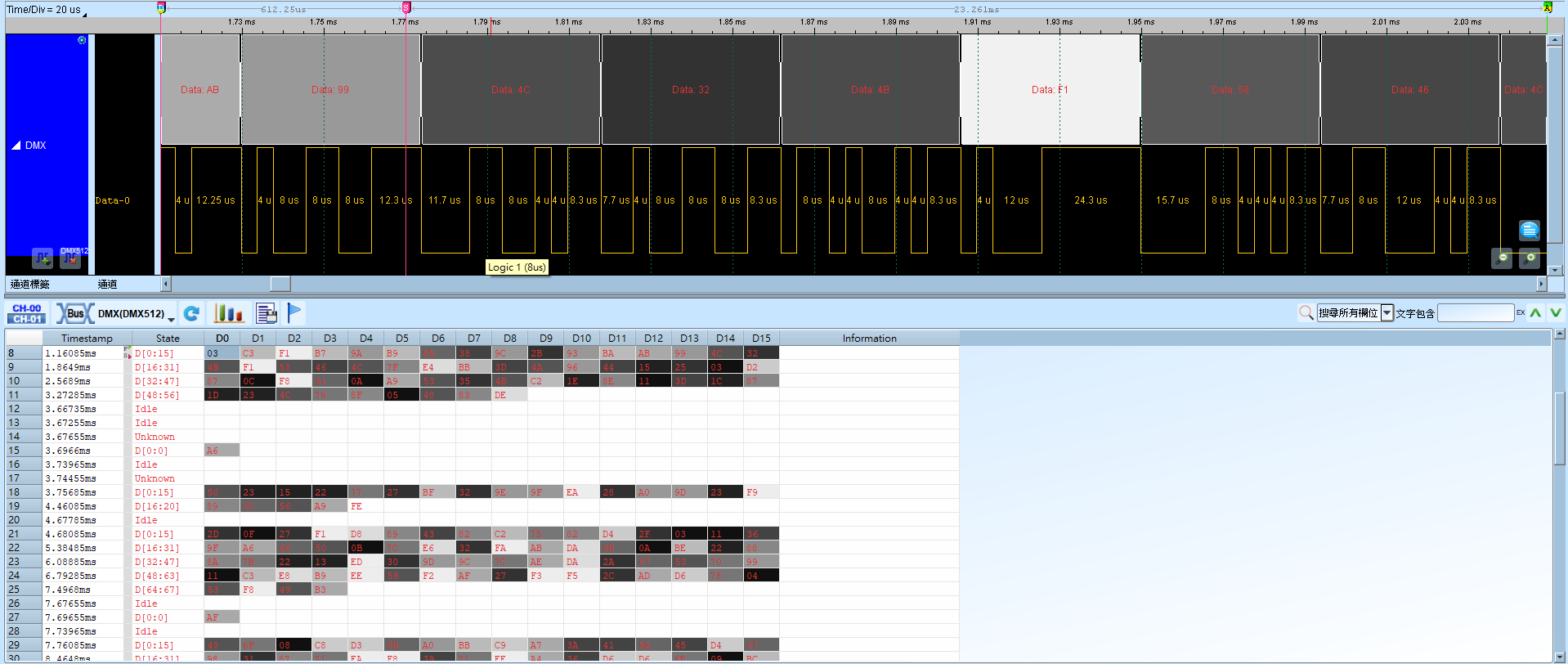

Result
報告區結果以灰階顯示，數值越大灰階顏色越淺。
