UART (RS232) (Universal Asynchronous Receiver/Transmitter)

UART（Universal Asynchronous Receiver/Transmitter，通用非同步收發傳輸器）是美國電子工業聯盟（EIA）制定的串列資料通訊介面標準。在 RS-232／RS-485 中，字元以位元串傳送；RS-485 為差動訊號，須先轉成邏輯訊號後才能以 LA 量測。

Baud Rate 或 Polarity 設錯會導致解碼錯亂，建議先用 Auto Detect。通道前綴差異見 Settings。

Protocol Trigger 說明：UART Trigger

Decode Settings

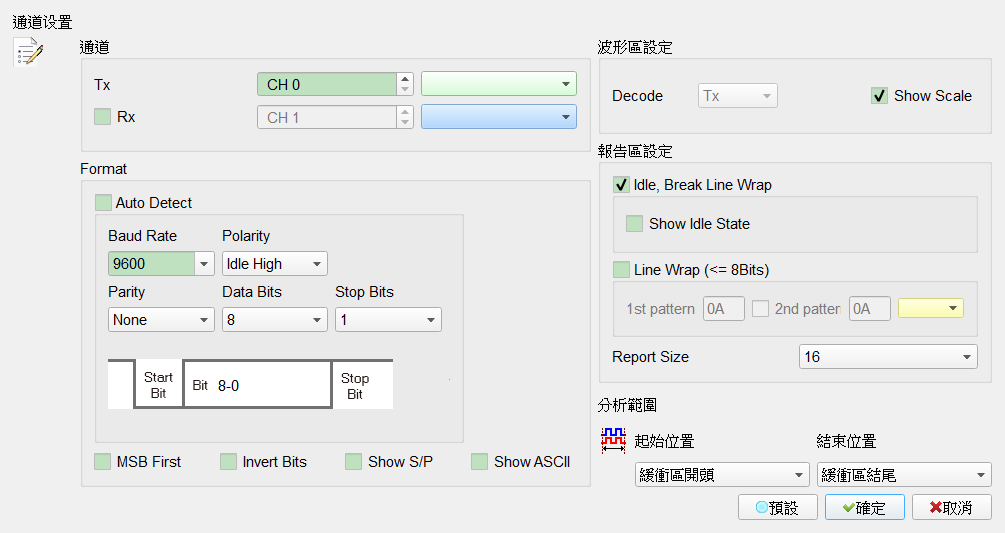

UART Decode Settings

• Channel:
  • Tx: 指定 Tx 通道。
  • Rx: 指定 Rx 通道。勾選時欄位啟用（Enable）未勾選。
• Auto Detect: 自動偵測格式選項。勾選時欄位啟用（Enable）。Default 為未勾選。
• Baud Rate: 傳輸速度（bps）。設錯會解碼失敗。Default 為 9600。
• Polarity: Idle High／Idle Low。設錯會把 Start／Stop 判反。Default 為 Idle High。
• Parity: None／Odd／Even／Mark／Space。Default 為 None。
• Data Bits: 4–16 位元。Default 為 8。
• Stop Bits: 1～4.5 位元。Default 為 1。
• MSB First: 勾選時欄位啟用（Enable） Start 後為 MSB，否則為 LSB。Default 為未勾選。
• Invert Bits: High／Low 反相。勾選時欄位啟用（Enable）。Default 為未勾選。
• Show S/P: 波形區顯示 Start／Stop。勾選時欄位啟用（Enable）。Default 為未勾選。
• Show ASCII: 報告顯示 ASCII。勾選時欄位啟用（Enable）。Default 為未勾選。
• Waveform Area Settings:
  • Decode: 波形區顯示 Rx 或 Tx。Rx 僅在 Rx欄位啟用（Enable）時有效。Default 為 Tx。
  • Show Scale: 波形區顯示刻度。勾選時欄位啟用（Enable）。Default 為未勾選。
• Report Area Settings:
  • Idle, Break Line Wrap: Idle／Break 時報告換行。勾選時欄位啟用（Enable）。Default 為未勾選。
  • Show Idle State: 顯示 Idle 狀態。Default 為未勾選。
  • Report Size: 報告 Data 欄位數（16／32）。Default 為 16。
  • Line Wrap (<= 8Bits): 依資料樣式換行（1st／2nd pattern）。Default 為未勾選（樣式常為 0A）。

Result

一般資料分析

UART 一般資料分析

啟用 Line Wrap

UART（啟用 Line Wrap）
