I80 (Intel 8080)
Intel 8080-series interface 主要用在 LCM 的資料傳遞，簡稱 I80 interface。分析 8080-series 需要 3 或 4 個 Ctrl Bus（WR、RD、CS 及 D/C），Data Bus 則依使用者定義而定，至少要 4 bits。因此至少需要 7 個 Channel：WR、RD、CS、D0–D3；若有 D/C Pin 則需要 8 個 Channel。這些訊號的通道編號可以自行調整。8 bits Data bus 則需要 11 個訊號：WR、RD、CS、D0–D7，依此類推。
Data Bus／Bit Order 或 On D/C 設錯會解碼失敗。通道前綴差異見 Settings。

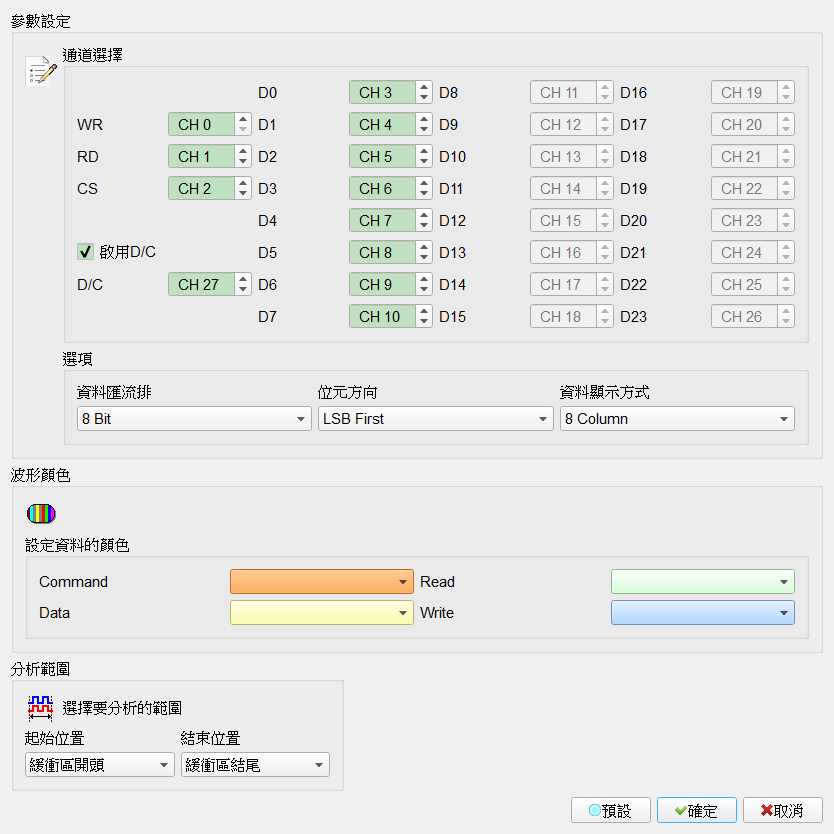

Decode Settings
- 通道選擇: 設定待測物上各個訊號端接在邏輯分析儀的通道編號（WR、RD、CS 以及 DATA PIN）。
- 啟用 D/C (On D/C): 當 D/C Pin 啟用時，會根據此 Pin 決定是 Data 或 Command。D/C Pin 為 Low 是 Command，為 High 是 Data。勾選時欄位啟用（Enable） D/C 通道與 Cmd／Data 顏色欄位啟用（Enable）；未勾選時欄位停用（Disable）。Default 為勾選。
- 資料匯流排 (Data Bus): 設定分析的 DATA PIN 寬度（4／8／12／16／20／24 Bits）。Default 為 8 Bit。較寬位元會欄位啟用（Enable）對應 D* 通道；未使用的通道欄位停用（Disable）。
- 位元方向 (Bit Order): 設定分析資料為 LSB First 或 MSB First。Default 為 LSB First。
- 資料顯示方式 (Report Data): 設定 Report 視窗一列有幾筆 data（8 Column／16 Column）。Default 為 8 Column。

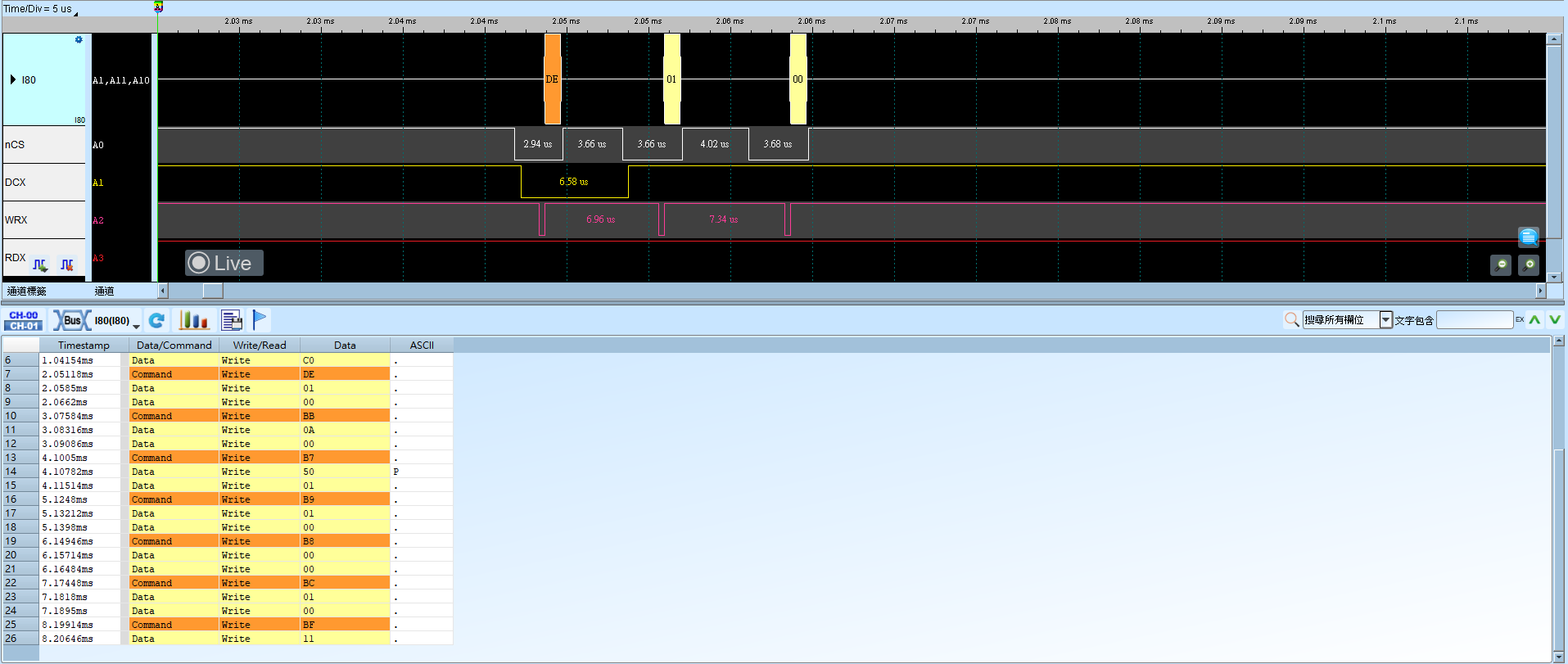

Result
