RC-5 (Philips RC-5 Protocol)
RC-5 是飛利浦（Philips）制定的紅外線遙控訊號協定，廣泛用於低成本遙控。該協定明確界定不同類型的設備（如家庭娛樂系統）以確保相容性。目前較新協定為 RC-6，功能更多，但多數仍採用 RC-5 格式。
編碼方式（有／無載波）或 Extended 模式設錯會解碼失敗。通道前綴差異見 Settings。

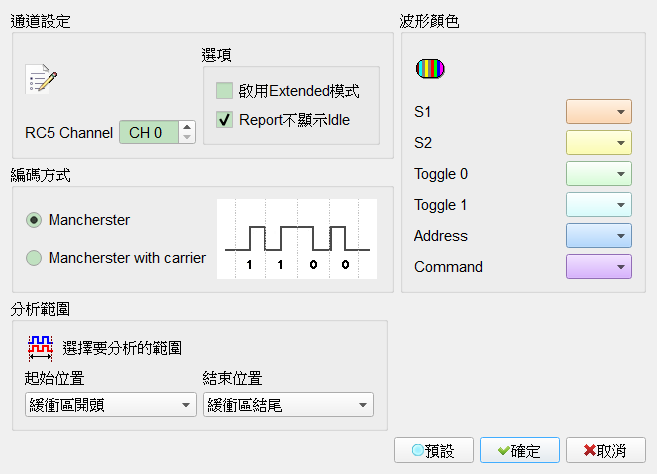

Decode Settings
- 通道設定: 設定待測物訊號接在邏輯分析儀的通道。
- 啟用Extended模式: 啟用時會將 S2 轉換成 Command 的第七個位元，波形區會多 Extend Command。勾選時欄位啟用（Enable）。Default 為未勾選。
- Report不顯示Idle: 報告區不顯示 Idle，方便觀察分析結果。勾選時欄位啟用（Enable）。Default 為勾選。
- 編碼方式:
- Mancherster: 無載波 Manchester。Default 為選取此模式。
- Mancherster with carrier: 有載波 Manchester。
Result

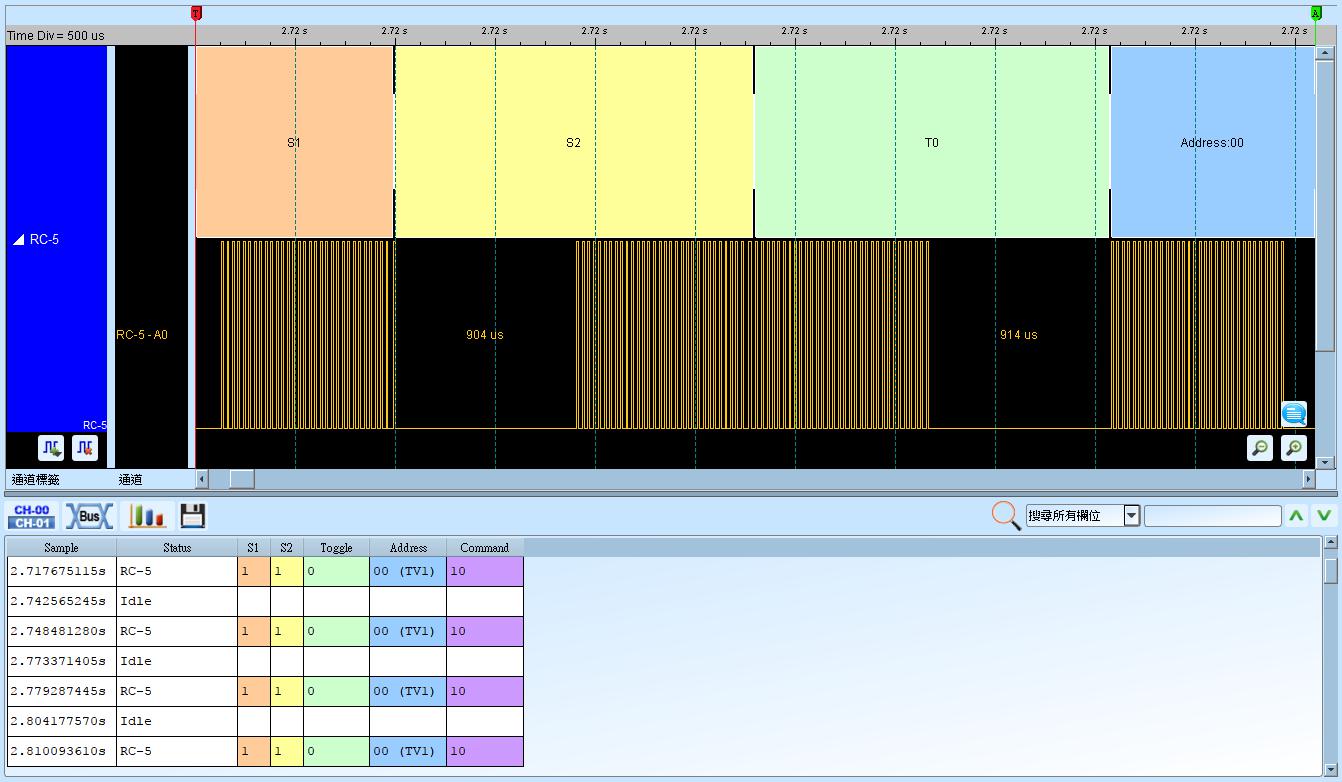

分析無載波之 RC-5：

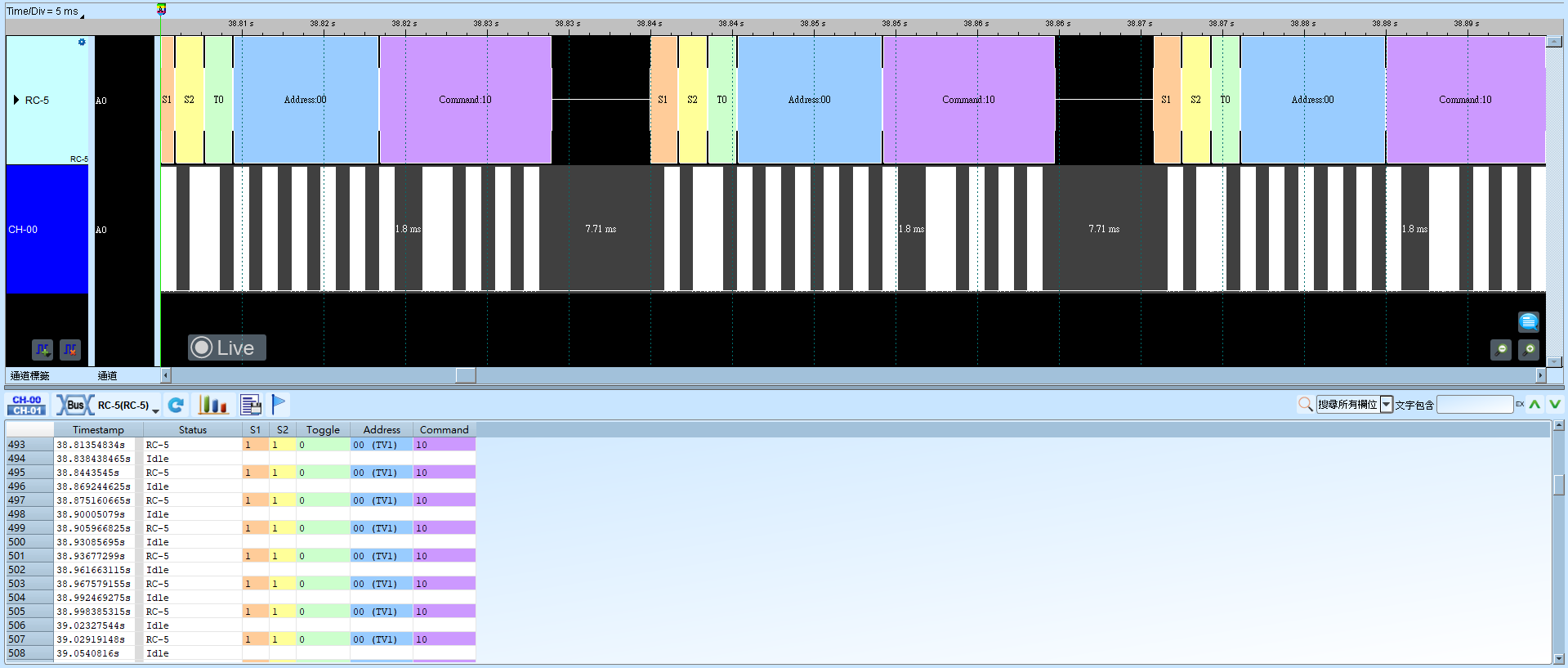

分析有載波之 RC-5：
