JTAG (Joint Test Action Group)

JTAG（Joint Test Action Group）是國際標準測試協議（IEEE 1149.1），主要用於晶片內部測試；多數進階元件（如 DSP、FPGA）支援此協議。標準介面含 TCK、TMS、TDI、TDO 與 TRST：前四者為輸入、TDO 為輸出。原理是在元件內定義 TAP（Test Access Port），再以專用 JTAG 工具測試內部節點。

啟用 cJTAG 時 TDI／TDO 欄位停用（Disable），TCK／TMS 視為 OScan1 的 TCKC／TMSC。若使用解釋指令，是否需要 TRST 會依選定指令表決定。通道前綴差異見 Settings。

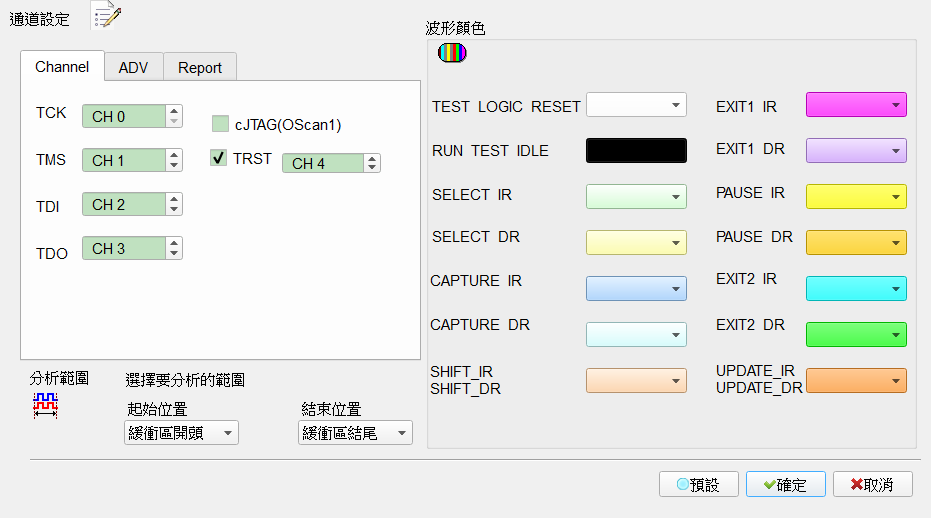

Decode Settings

通道: 指定 TCK／TMS／TDI／TDO／TRST。TRST 可選用；勾選時欄位啟用（Enable）勾選 TRST。
cJTAG: 啟用後 TDI／TDO 欄位停用（Disable），TCK／TMS 作 TCKC／TMSC。Default 為未勾選。

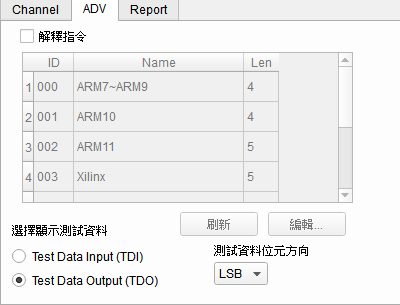

選擇顯示測試資料 (Test data): TAP 為 Shift-IR／Shift-DR 時，以十六進制顯示 TDI 或 TDO。Default 為顯示 TDO。
- 測試資料位元方向: LSB First／MSB First（長度可能不定）。Default 為索引 0（LSB First）。
- 解釋指令: 勾選時欄位啟用（Enable）指令列表；於 Update-IR 顯示指令暫存器內容。可「編輯…」修改 JtagInst.txt，再「刷新」。Default 為勾選。
- Acute Jtag Instruction table (JtagInst.txt): 由 Jtag DLL 提供，可自行編輯；亦支援直接加入 BSDL 以省去手編指令。語法見下方附錄。

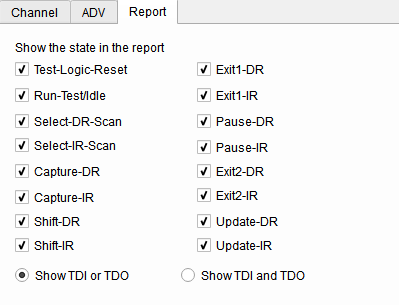

Show TDI or/and TDO: 選 Show TDI and TDO 時報告同時顯示兩者。Default 為 Show 1 data（非 Show all）。
TAP state 顯示: 各 TAP 狀態勾選項。Default 皆為勾選。

Result

附錄：Acute Jtag Instruction table 語法（JtagInst.txt）

本檔數字皆為十六進制。

##：註解。
#ID：指令列表編號（00–FF），須循序建立；跳號即視為結束。
#NAME：指令集名稱（設定畫面列表，最長 32 bytes）。
#LENGTH：指令長度（bit）。
#CAPTURE：Capture-IR 時填入指令暫存器的 Capture 碼。
#INST：指令表；參數為指令碼、指令名稱（最長 32 bytes）。#INST: 後無參數表示結束。
#TRST：是否需要 TRST（1＝需要；0 或不填＝不需要）。
#BSDL：BSDL 完整路徑；解析項目同上。

範例：

#ID:00
#NAME:ARM7-ARM9
#LENGTH:4
#CAPTURE:1
#INST:0, EXTEST
#INST:2, SCAN_N
#INST:3, SAMPLE/PRELOAD
#INST:4, RESTART
#INST:5, CLAMP
#INST:7, HIGHZ
#INST:9, CLAMPZ
#INST:C, INTEST
#INST:E, IDCODE
#INST:F, BYPASS
#INST:
#ID:01
#BSDL:C:\3256at144_1532.bsd
