10BASE-T1S

10BASE-T1S 說明此乙太網路技術如何透過基頻訊號、在單對線路以 10 Mbit/s 傳輸。與使用四對電線的傳統乙太網路不同，T1S 專為單對（single-pair）環境設計。

選項（Sync／Beacon／MAC 顯示等）與實際訊框不符時，報告欄位會缺漏或過冗。通道前綴差異見 Settings。

Protocol Trigger 說明：10BASE-T1S Trigger

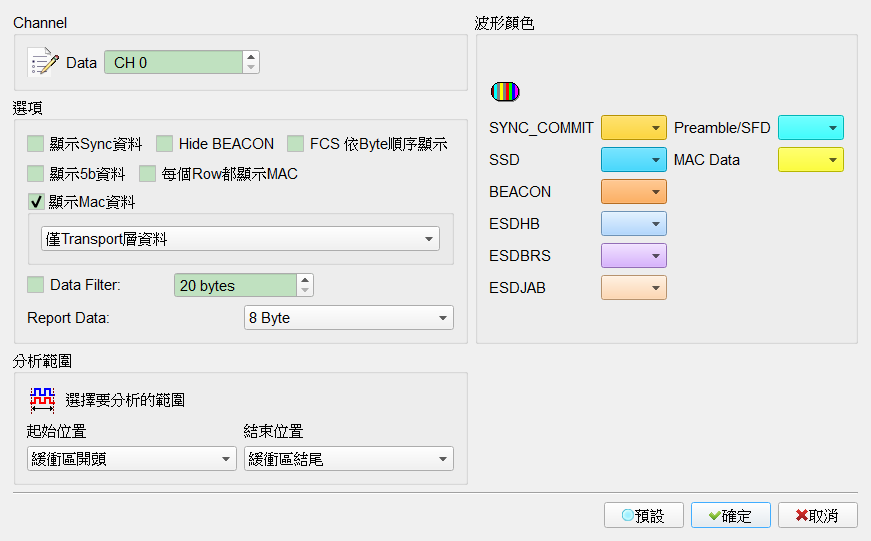

Decode Settings

顯示 Sync Code: 顯示 Commit、SSD。勾選時欄位啟用（Enable）。Default 為未勾選。
隱藏 Beacon: 隱藏 Beacon 資料不顯示。勾選時欄位啟用（Enable）。Default 為未勾選。
FCS 以 Byte 順序顯示: 將 FCS 按 Byte 順序呈現於 report。勾選時欄位啟用（Enable）。Default 為未勾選。
顯示 5b Code: 顯示 Special Code 數值。勾選時欄位啟用（Enable）。Default 為未勾選。
每個 Row 都顯示 Mac 資料: 顯示 MAC 的 Address、Data、FCS 等。勾選時欄位啟用（Enable）。Default 為未勾選。（群組 Show MAC Data 可另開；Default 群組為勾選。）
- Transport Layer Data: IPv4（0800h）下 Data 欄僅顯示傳輸層資料。Default 顯示類型為索引 0。
- Transport Layer Data & Header: Data 欄含 Header（IPv4 約 20 Bytes）。
僅顯示資料: 僅顯示指定 Byte 數的資料（最少 20 Byte）。勾選時欄位啟用（Enable）並可設定過濾值。Default 為未勾選；過濾值 Default 為 20。
報告格式: 限制 Data 欄位最多顯示多少 Byte；超出換行。Default 索引為 0（通常為 8 Byte）。
Export PCAP: 匯出 PCAP。勾選時欄位啟用（Enable）。Default 為未勾選。
