eSPI (Enhanced Serial Peripheral Interface)
eSPI 為 Intel 新世代主機板所使用的傳輸協議，旨在整合現有的 SMBus／LPC／SPI Flash 介面，以提高傳輸效率與精簡匯流排線數。資料來源依據 Enhanced Serial Peripheral Interface (eSPI) Interface Base Specification (for Client and Server Platforms) June 2013, Revision 0.75。
通道前綴差異見 Settings。
Protocol Trigger 說明：eSPI Trigger

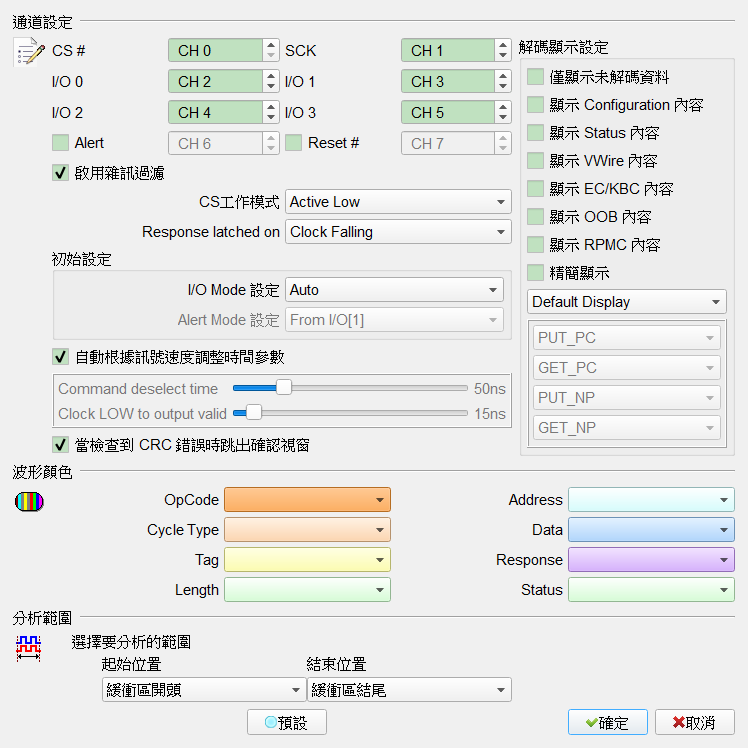

Decode Settings
- 通道設定:
- CS#: Chip Select（Active Low）。
- SCK: 時脈。
- I/O0–I/O3: 資料輸入／輸出腳位。
- Alert: Alert 訊號（選用）。勾選時欄位啟用（Enable）通道與 Alert Mode。Default 為未勾選。
- Reset: Reset 訊號（選用）。勾選時欄位啟用（Enable）。Default 為未勾選。
- 初始設定:
- I/O Mode: 設定波形前段 I／O 狀態為 Single／Dual／Quad／Auto；之後會依波形內容自動切換。Default 為 Auto。
- Alert Mode: 設定波形前段 Alert 來自 I/O1 或 Alert#。Default 為 From I/O[1]。
- Command deselect time: 設定 tSHSL（Chip Select# Deassertion Time）。Default 為 50 ns。
- Clock LOW to output valid: 設定 tCLQV（Output Data Valid Time）。Default 為 15 ns。
- 解碼顯示設定:
- 顯示 Configure 內容: 進一步解析 SET_CONFIG／GET_CONFIG。勾選時欄位啟用（Enable）。Default 為未勾選。
- 顯示 Status 內容: 進一步解析 Status。勾選時欄位啟用（Enable）。Default 為未勾選。
- Reduced Report: 縮減資料內容，方便檢視 Command Flow。勾選時欄位啟用（Enable）。Default 為未勾選。
- Filter 設定: 針對特定 OPCode／Cycle Type 或 Address 範圍選擇顯示或不顯示報告。Default 為 Default Display。Address Filter 設定存於工作目錄下的
LA\eSPI\eSPIFilterX.bin。

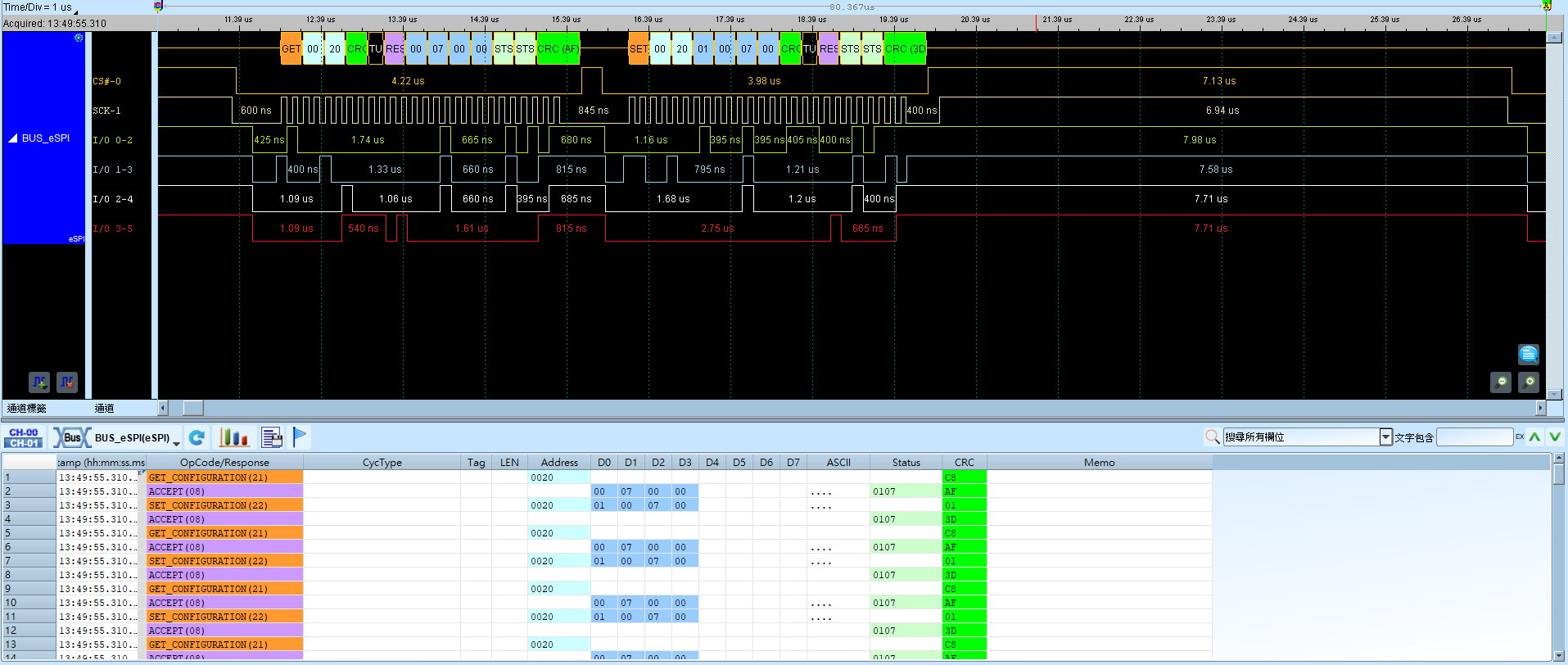

Result
