SDQ
Texas Instruments（TI）的 SDQ 介面（BQ202x 等裝置使用的單線 EEPROM 通訊）用於與支援的電池／EEPROM IC 通訊。解碼外掛支援 BQ2024、BQ2025、BQ2026。
Model 或 Display 模式設錯會解碼失敗。通道前綴差異見 Settings。

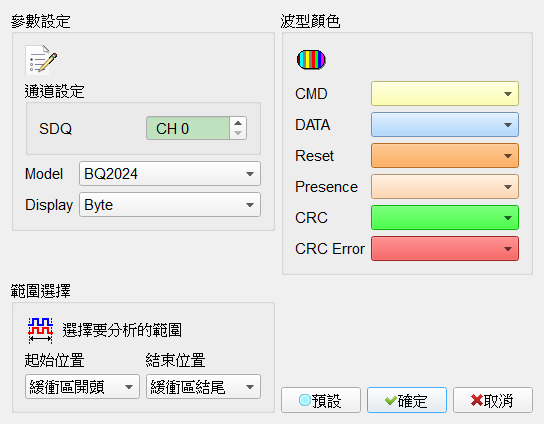

Decode Settings
- 通道設定: 設定 SDQ 訊號接在邏輯分析儀的通道。
- Model: IC 型號：BQ2024／BQ2025／BQ2026。Default 為 BQ2024。
- Display: 波形區解析結果以 Byte 或 Bit 顯示。Default 為 Byte。

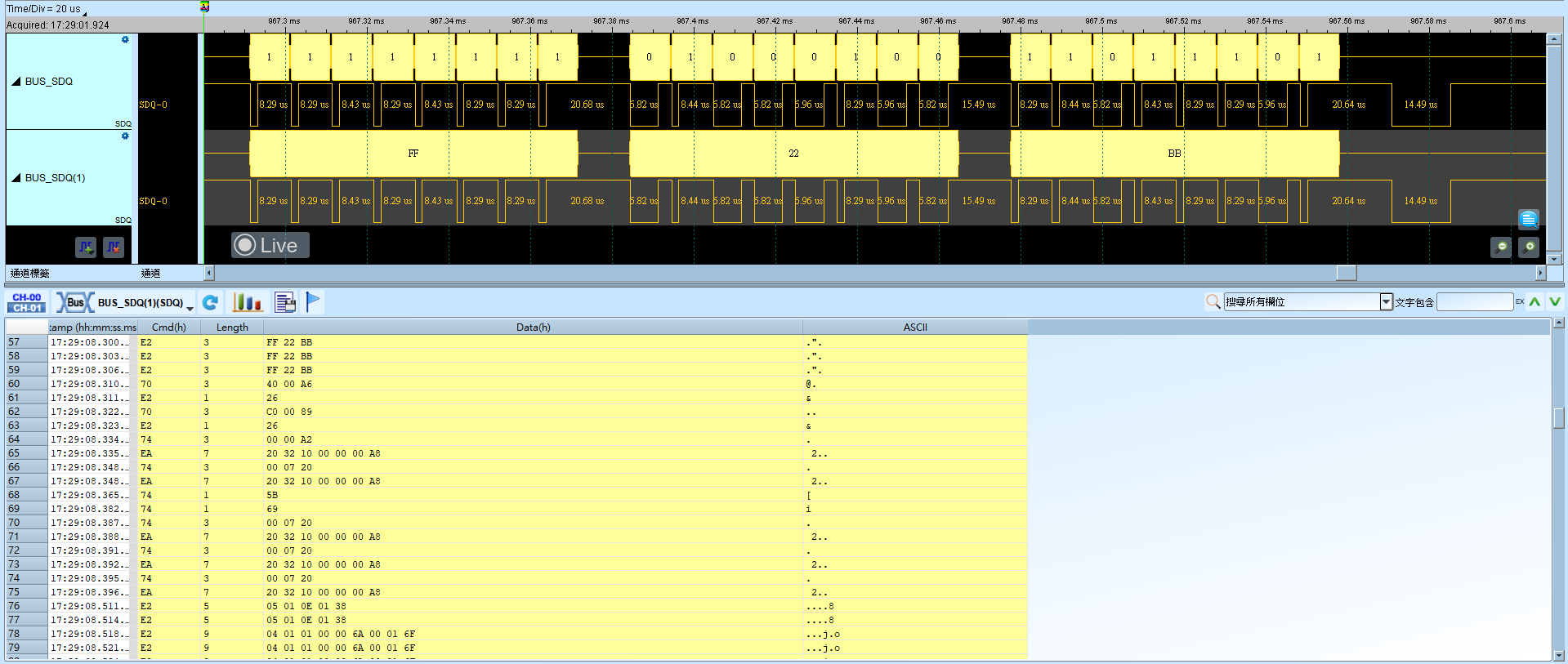

Result
