SMBus (SBS SPD) (System Management Bus)

SMBus（System Management Bus）源自 I2C，為兩線匯流排（Clock／Data），由 Intel 於 1995 年定義；時脈約 10 kHz–100 kHz。可解析一般 SMBus、SBS（Smart Battery）與 SPD（Serial Presence Detect）。

位址模式或 PEC／SBS／SPD 選項與裝置不符時，報告欄位會錯。通道前綴差異見 Settings。

Protocol Trigger 說明：SMBus Trigger

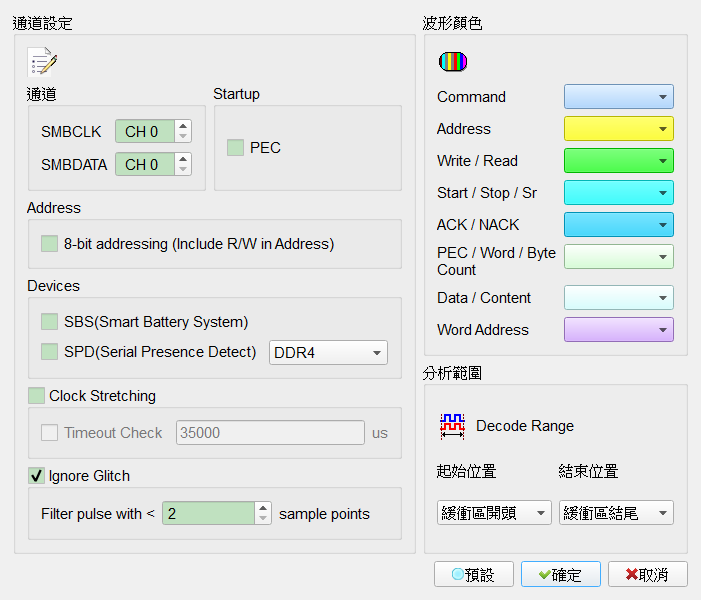

Decode Settings

SMBus Decode Settings

• Channel:
  • SMBCLK: 時脈通道。
  • SMBDATA: 資料通道。
• PEC: Packet Error Code 分析。勾選時欄位啟用（Enable）。Default 為未勾選。
• 8-bit addressing (Include R/W in Address): 以 8-bit（含 R／W）顯示位址。勾選時欄位啟用（Enable）。Default 為未勾選。
• Show SBS: 報告顯示 Smart Battery System。勾選時欄位啟用（Enable）。Default 為未勾選。
• Show SPD: 報告顯示 Serial Presence Detect（記憶體模組資訊）。勾選時欄位啟用（Enable） SPD 類型清單。Default 為未勾選。
• Clock Stretching: 偵測 clock stretching。勾選時欄位啟用（Enable）逾時設定。Default 為未勾選（逾時常為 35000）。
• Ignore Glitch: 忽略短突波。勾選時欄位啟用（Enable）。Default 為勾選，< 2 sample points。

Result

SMBus

SMBus 解碼結果

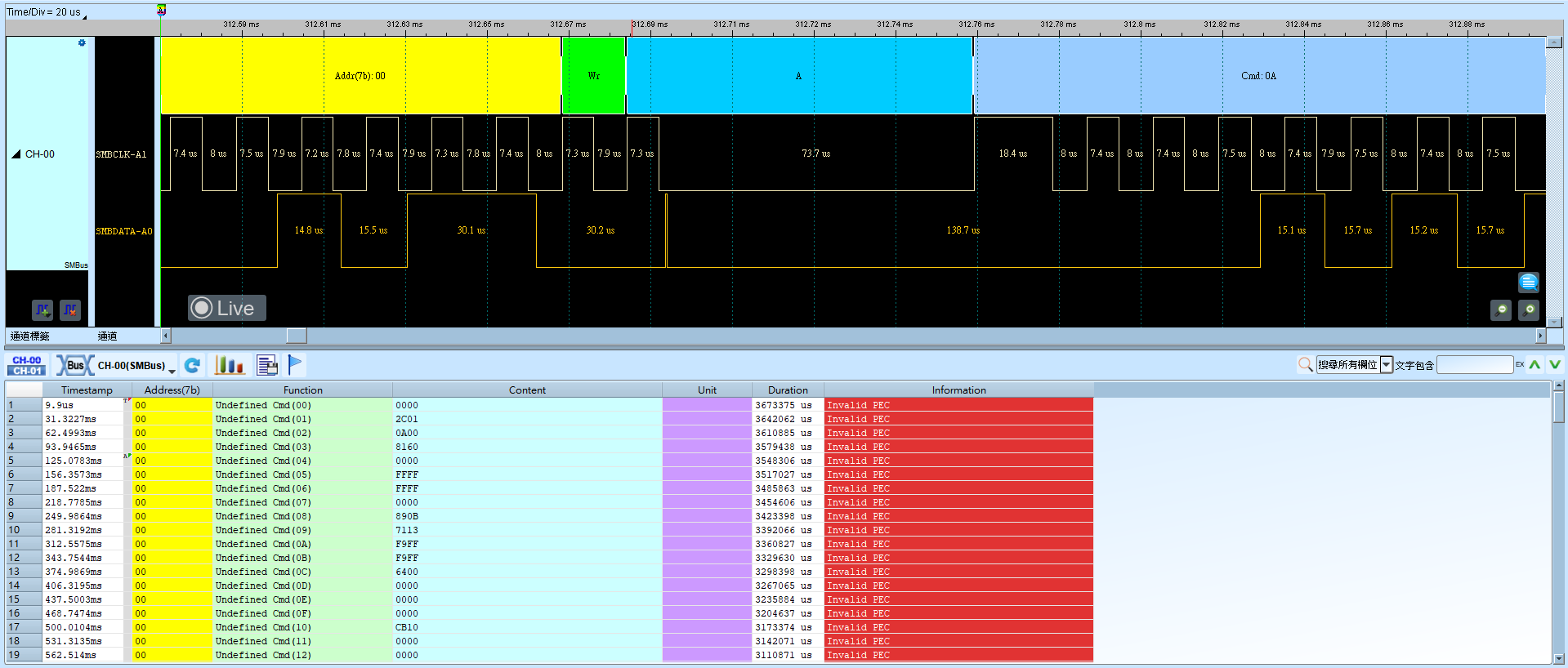

Show SBS (Smart Battery System)

Show SBS

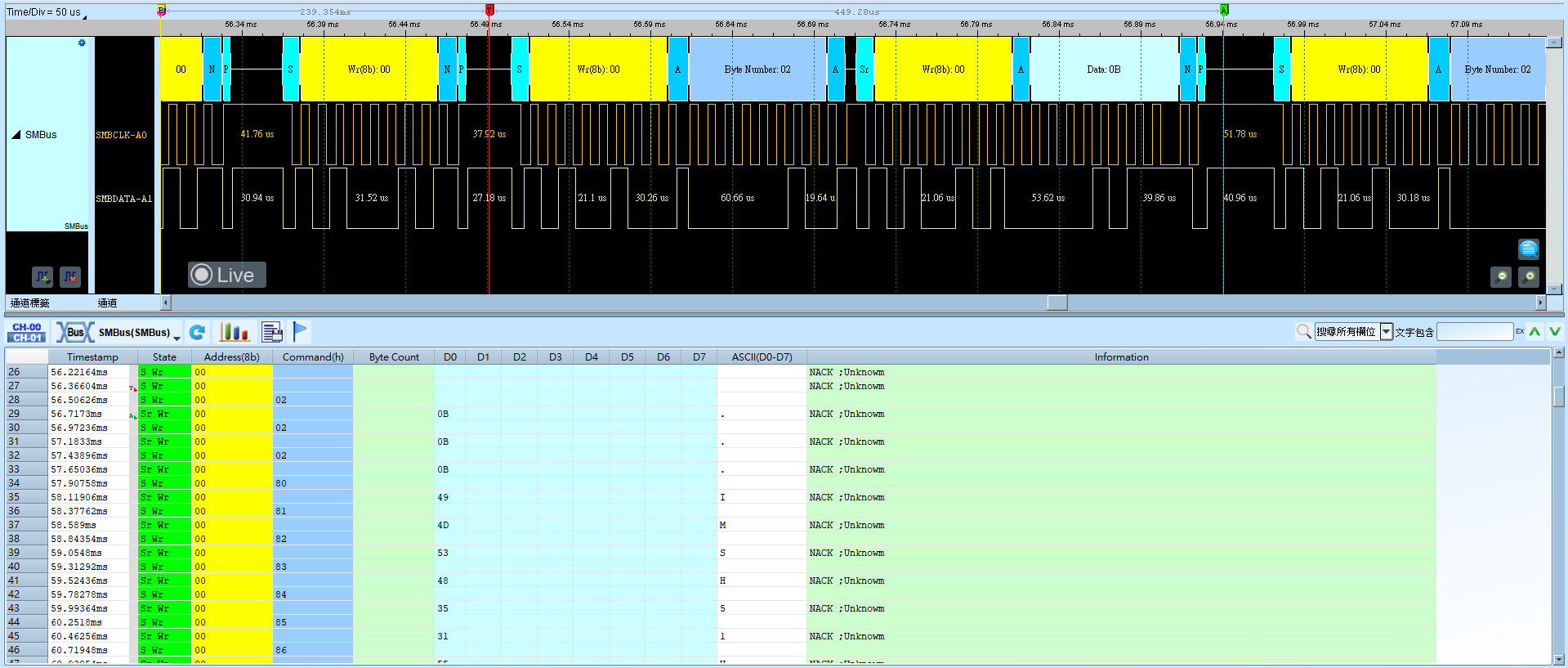

Show SPD (Serial Presence Detect)

Show SPD
