HDQ

HDQ 由德州儀器（TEXAS INSTRUMENTS）制定，用於電池管理顯示應用，主要運用在消費性電子產品。HDQ 分為 8 位元與 16 位元兩種資料寬度格式，位址固定為 7 位元。一個 HDQ 封包主要由 Break、7 bits Address、1 bit R／W 和 8 bits Data 或 16 bits Data 組成。傳輸方式為 LSB（Least-significant bit）到 MSB（Most-significant bit），最大傳輸率為 5 Kbit/s。

通道前綴差異見 Settings。

Decode Settings

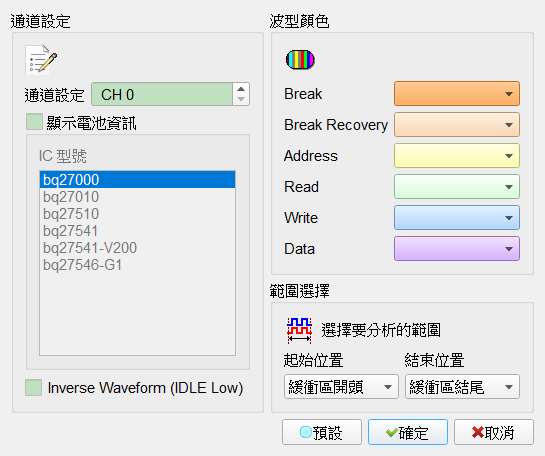

HDQ Decode Settings

• 通道設定: 指定待測物上的訊號端接在邏輯分析儀的通道。
• 顯示電池資訊: 顯示電池監控 IC 與電池之間的指令傳遞過程。勾選時欄位啟用（Enable）。Default 為未勾選。
• Inverse Waveform (IDLE Low): 反轉波形。勾選時欄位啟用（Enable）。Default 為未勾選。

Result

• Write: 寫入資料，後面緊接著資料。
• Read: 讀取資料，後面緊接著資料。

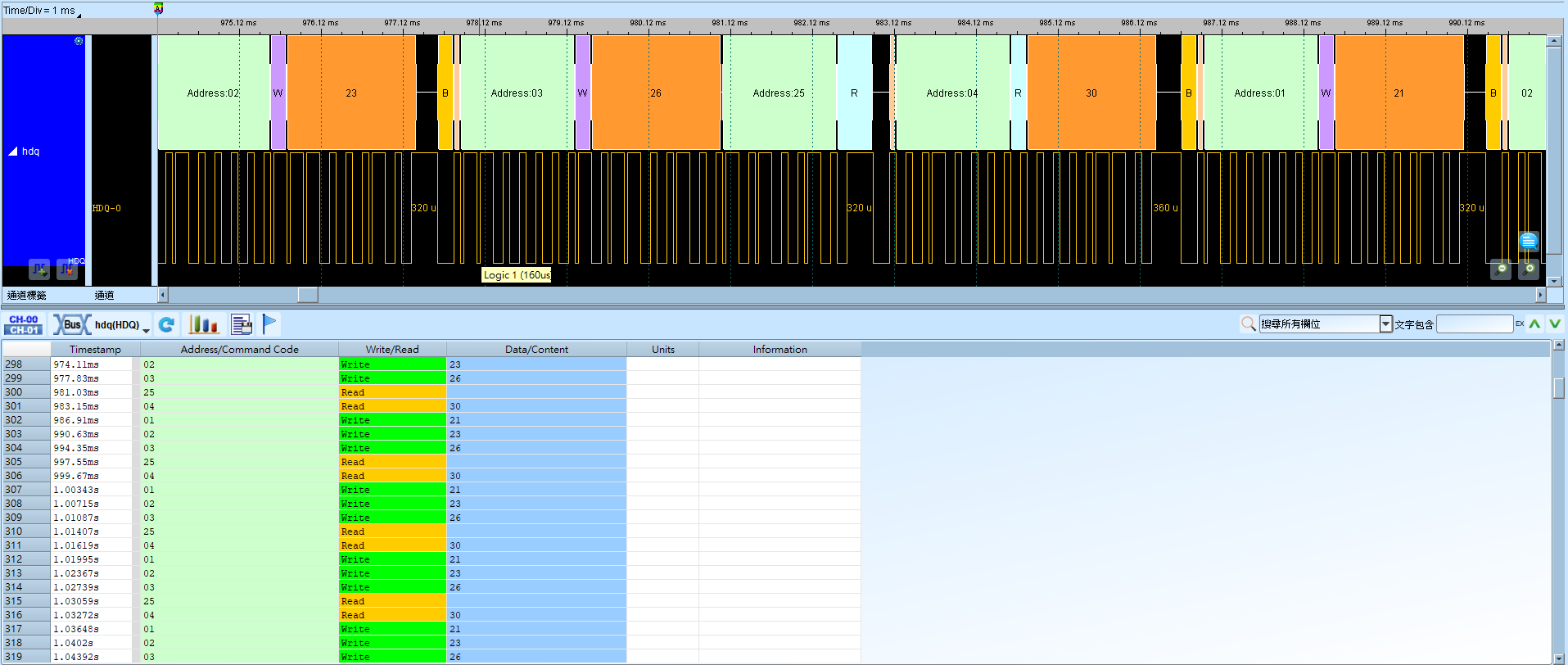

HDQ 解碼結果（Write／Read）

顯示電池資訊

HDQ（顯示電池資訊）
