Specially Protocol Decode

邏輯分析儀在進行匯流排分析時, 可用除了文字以外的方式來呈現, 亦可使用傳輸協定所攜帶的訊息, 還原出其原本型態。例如用來傳輸聲音的匯流排, 可以將聲音以波形的方式畫出。或者 直接在 PC 上播放聲音。而傳遞影像的匯流排, 就可以還原成原來的影像。有些匯流排, 適合將所訊號轉換成類比波形, 以電壓或百分比的方式呈現。

或者說, 邏輯分析儀所截取下來的數位訊號, 經由分析後可以採用各種度量衡或聲音(單聲道或立體聲), 影像(平面或立體)呈現。甚至, 導入統計功能後, 也可以採統計圖未來, 皇晶科技邏輯分析儀之特殊匯流排分析將走向更非常廣泛應用領域。

例如:

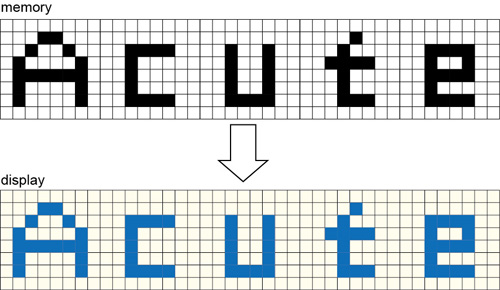

LCD/CMOS 影像感測器相關的匯流排分析:

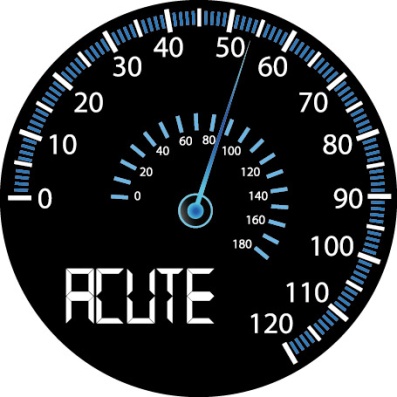

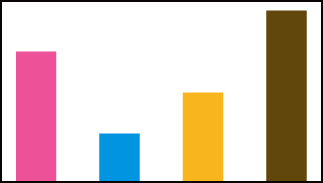

數值統計, 柱狀圖: • 轉速呈現:

下列匯流排分析簡介即為皇晶科技邏輯分析儀已免費提供之特殊波形分析功能,

後續也將會按產業領域的不同, 提供所需的功能。

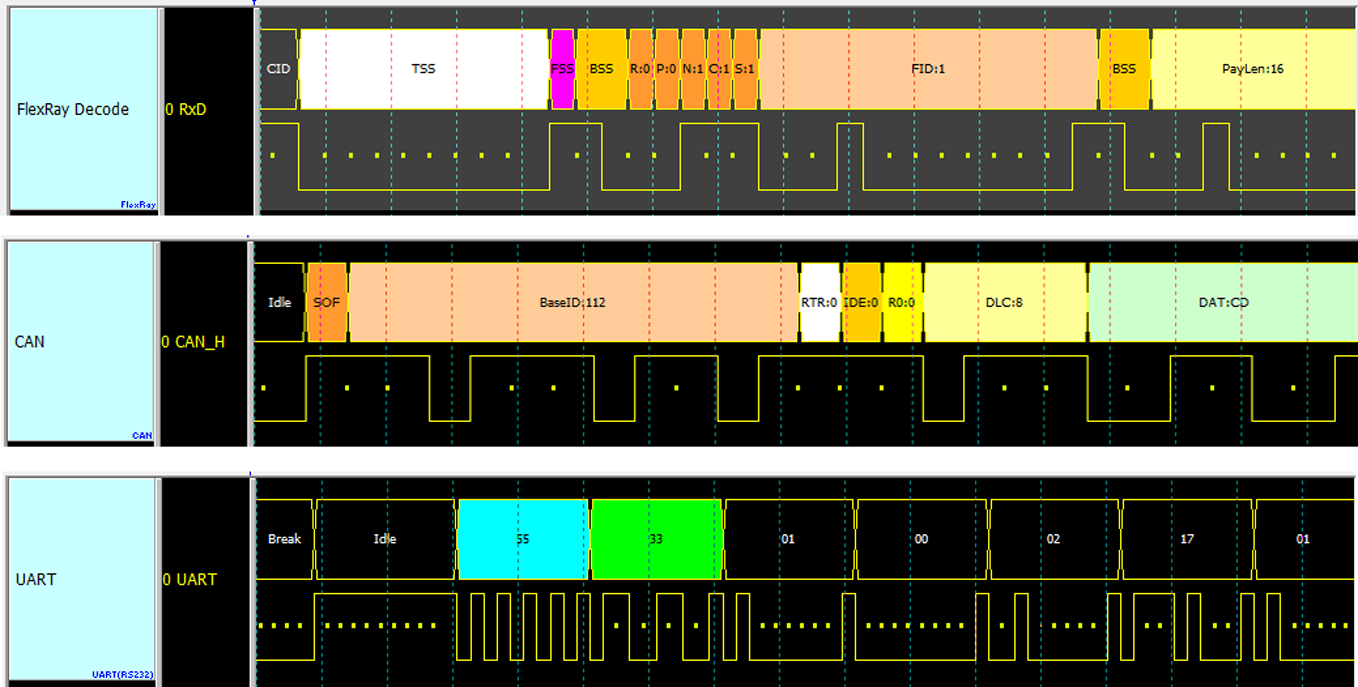

UART/CAN/FlexRay.匯流排 (2009/9 後陸續發行, LA Viewer Ver 2.0):

在波形中, 以分析計算出來之 Data Rate, 將每個 Bit 以點的方式將刻度標示呈現。這樣, 使用者檢視時可方便的計算 Bit 數。

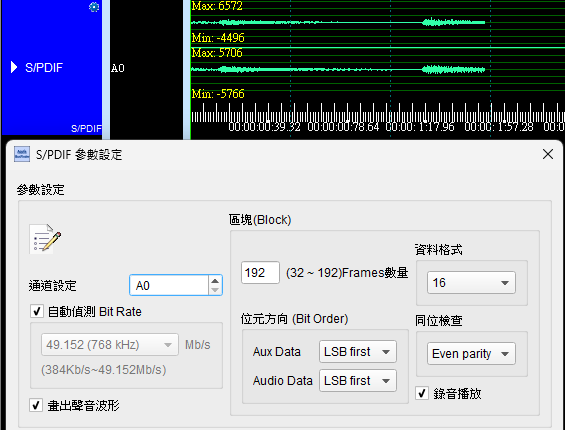

S/PDIF分析(2010/11發行, LA Viewer Ver2.5)

以聲音波形的方式呈現, 並可以把聲音播放出來。

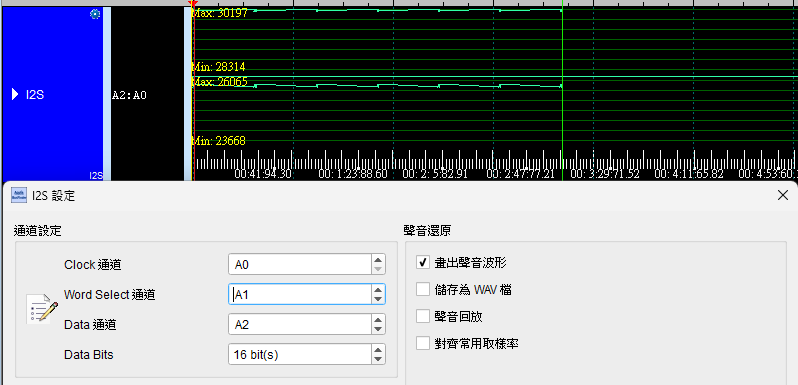

I2S分析(2011/9發行, LA Viewer Ver2.6.3)

以聲音波形的方式呈現。

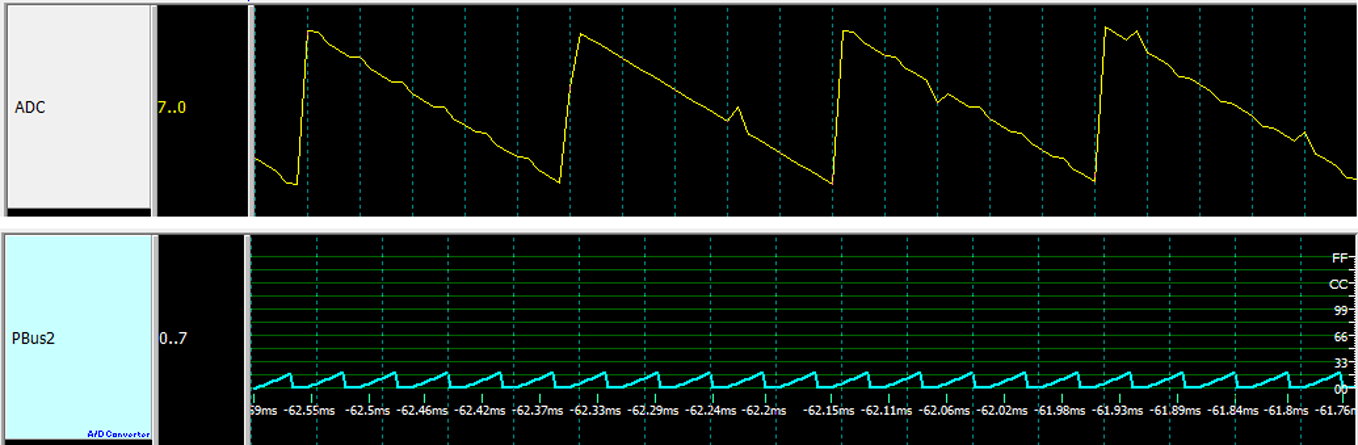

ADC分析(2012/8發行, LA Viewer Ver2.7.3)

以圖形的方式顯示輸入的數值。

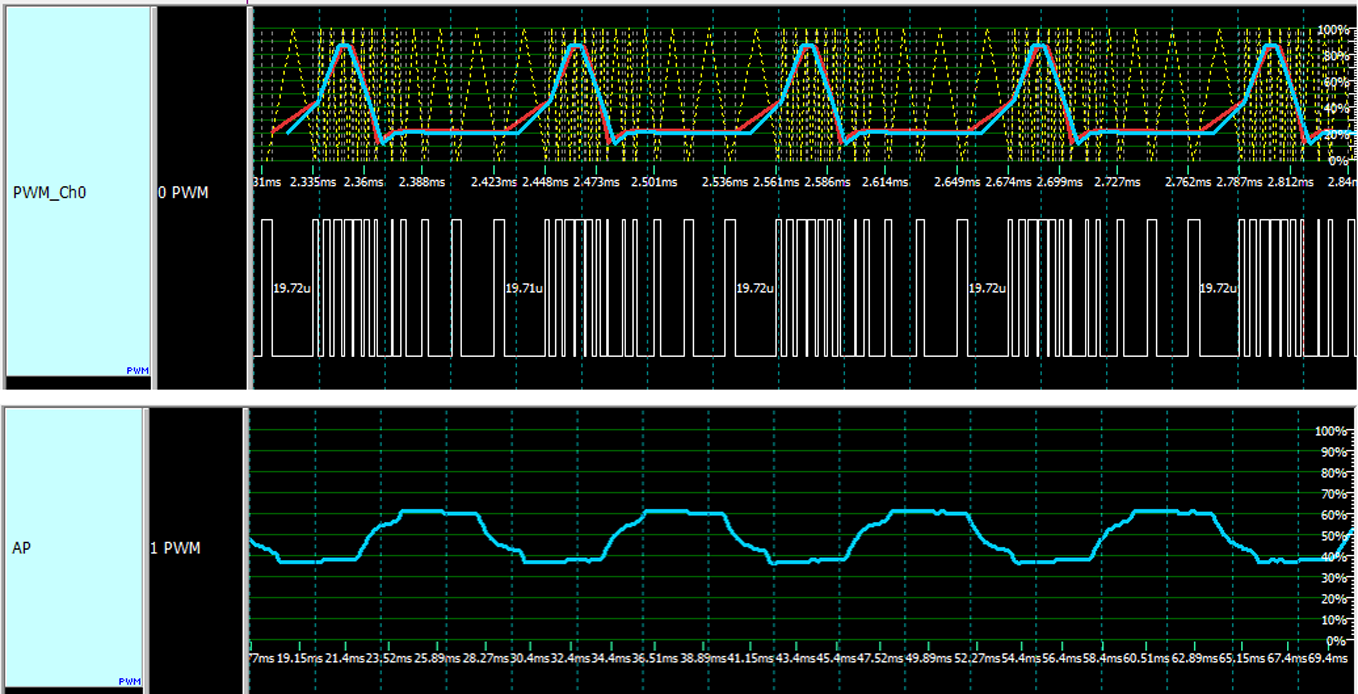

PWM分析(2012/8發行, LA Viewer Ver2.7.3)

可還原輸入訊號之波形及以百分比或頻率圖將畫面呈現出來。
