ADC (Analog-To-Digital Converter)
A/D Converter（Analog-To-Digital Converter），稱為類比數位轉換器。
通道前綴差異見 Settings。

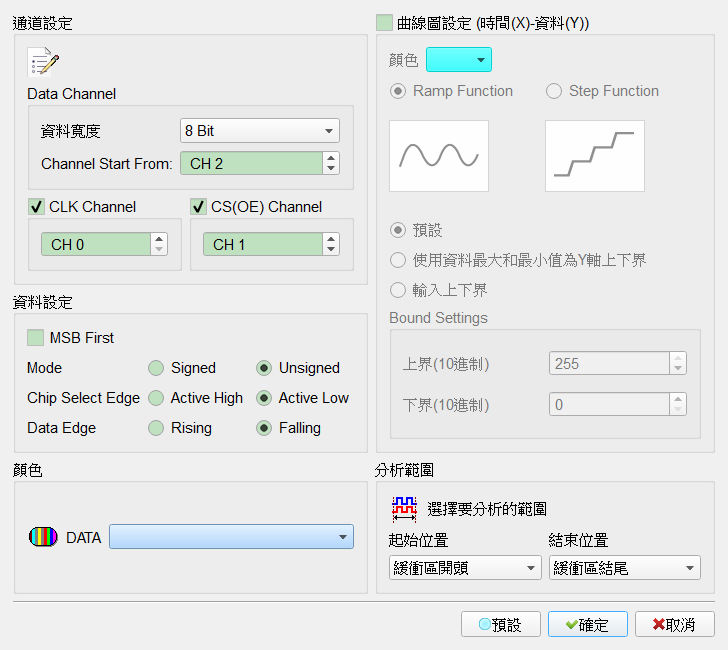

Decode Settings
- Data Channel: ADC 資料開始之通道。
- CLK Channel: ADC 之 CLK IN 通道。勾選時欄位啟用（Enable） CLK 通道及 Data Edge勾選。
- CS(OE) Channel: ADC 之 Chip Select 通道。勾選時欄位啟用（Enable） CS 通道及 Chip Select Edge勾選。
- 資料寬度: ADC 資料寬度（4 Bit～32 Bit）。Default 為 4 Bit。
- MSB First: 資料由 MSB 開始；未勾選為 LSB。勾選時欄位啟用（Enable）。Default 為未勾選（LSB）。
- Chip Select Edge: Active High／Active Low。Default 為 Active Low。
- Data Edge: Rising／Falling。Default 為 Falling。
- Signed / Unsigned: 有號／無號數值。Default 為 Unsigned。
- 曲線圖: 時間 (X)－資料 (Y) 曲線。勾選時欄位啟用（Enable）。Default 為未勾選。
- Ramp / Step Function: 曲線繪圖方式。Default 為 Ramp。
- 顏色: 選擇曲線顏色。
- 數值範圍:
- Default : 以資料寬度可表示之最大／最小值為 Y 軸上下界。Default 為選取此模式。
- 使用資料最大值和最小值為 Y 軸上下界: 以實際資料最大／最小值為界。
- 輸入上下界: 手動輸入 Y 軸上／下界。
Result

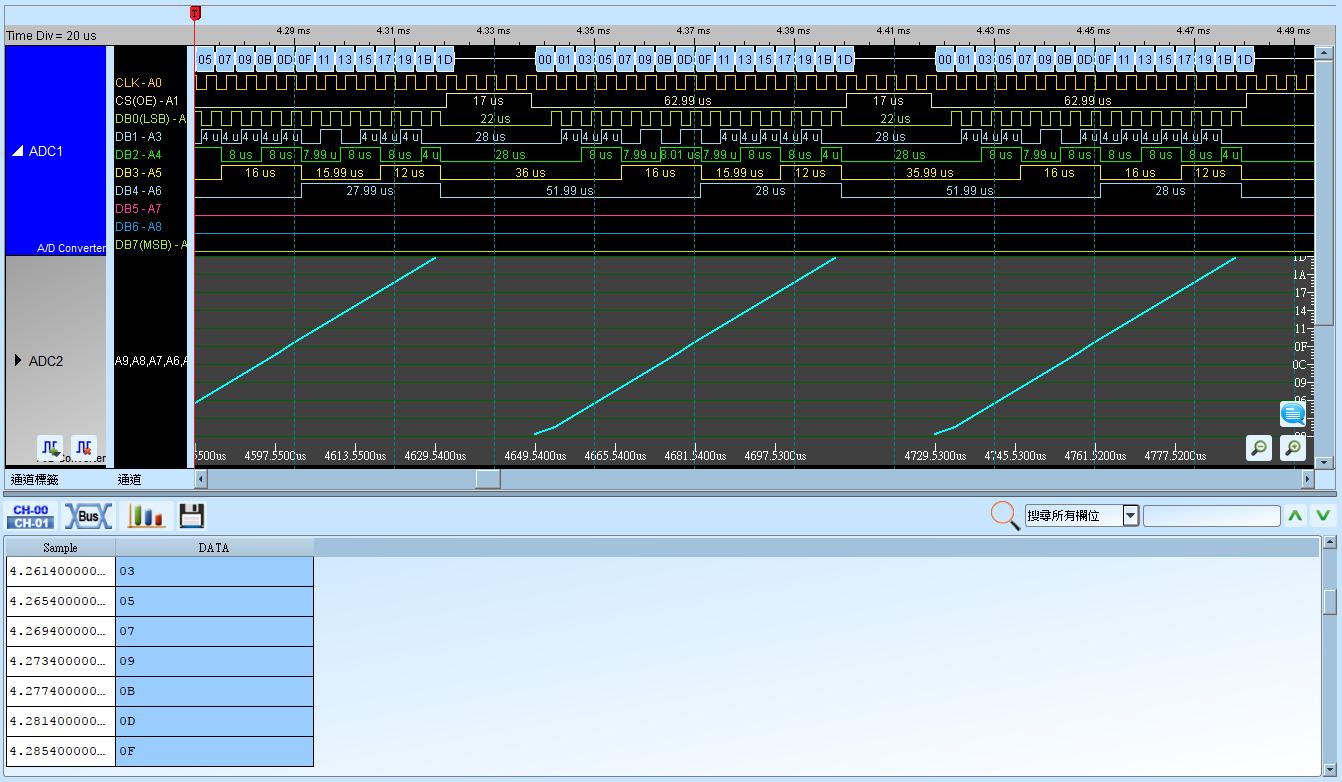

設定 8 bit 資料寬度、CLK／CS：

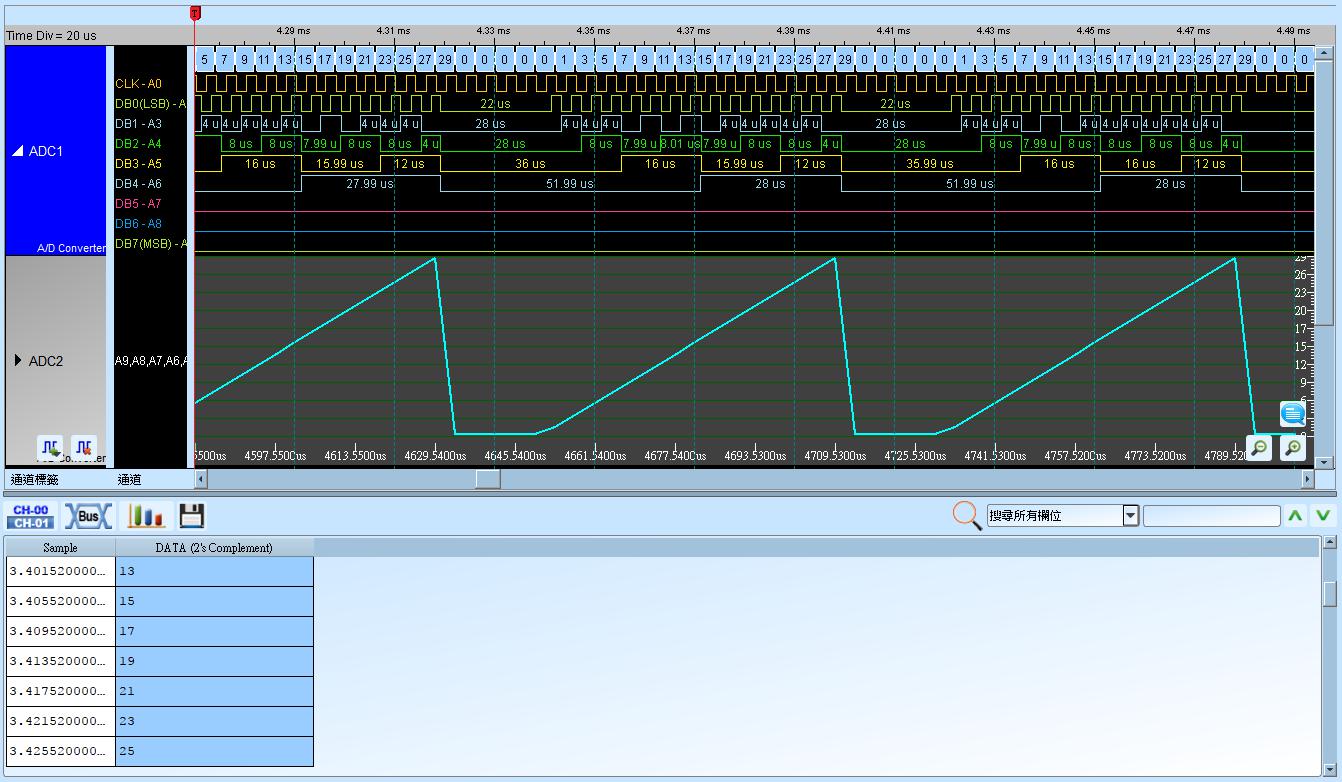

設定 8 bit 資料寬度、CLK：
