Modbus

Modbus 是一種串列通信協議，由 Modicon 於 1979 年為可程式邏輯控制器（PLC）發表，已成為工業領域常用連接方式。

Baud Rate／模式（ASCII／RTU）或極性設錯會解碼失敗；建議先用 自動偵測。通道前綴差異見 Settings。

Protocol Trigger 說明：Modbus Trigger

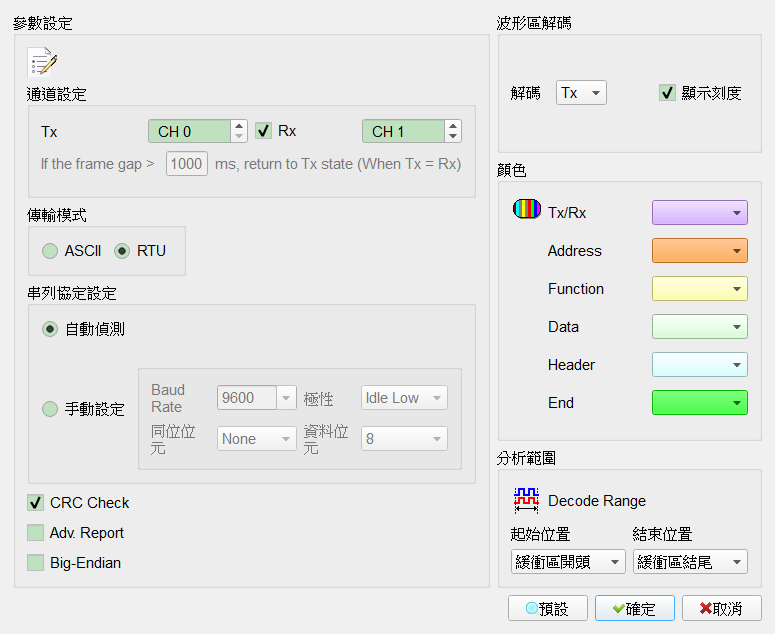

Decode Settings

通道設定:
- Tx: Modbus Tx 訊號通道。
- Rx: Modbus Rx 訊號通道。勾選時欄位啟用（Enable）未勾選。
傳輸模式: ASCII／RTU。Default 為 RTU。
串列協定設定:
- 自動偵測: 自動偵測手動設定各項數值。勾選時欄位啟用（Enable）。Default 為勾選。
- 手動設定: 自行設定下列項目。Default 為未勾選（與自動偵測互斥）。
  - 鮑率 (Baud Rate): bits per second（約 110–2 M）。Default 為 9600。
  - 極性: Idle high／Idle low。Default 為 Idle high。
  - 同位位元: None／Odd／Even。Default 為 None。
  - 資料位元: 7／8／9。Default 為 8。
CRC Check: CRC 檢查。勾選時欄位啟用（Enable）。Default 為勾選。
Adv. Report: 報告區對解析結果進一步解碼。勾選時欄位啟用（Enable）。Default 為未勾選。
Big-Endian: 資料以 Big-Endian 排列。勾選時欄位啟用（Enable）。Default 為未勾選。
波形區解碼:
- 解碼: 波形區顯示 Rx 或 Tx；Rx 僅在 Rx欄位啟用（Enable）時有效。Default 轉換索引常為 0。
- 顯示刻度: 波形顯示刻度。勾選時欄位啟用（Enable）。Default 為勾選。
