MIPI SPMI 2 (System Power Management Interface)
MIPI SPMI（System Power Management Interface）是由 MIPI 聯盟制定用以連接 Power Controller 及 Power Management IC 的傳輸介面。
SCLK／SDATA 或版本設錯會解碼失敗。通道前綴差異見 Settings。
Protocol Trigger 說明：MIPI SPMI Trigger

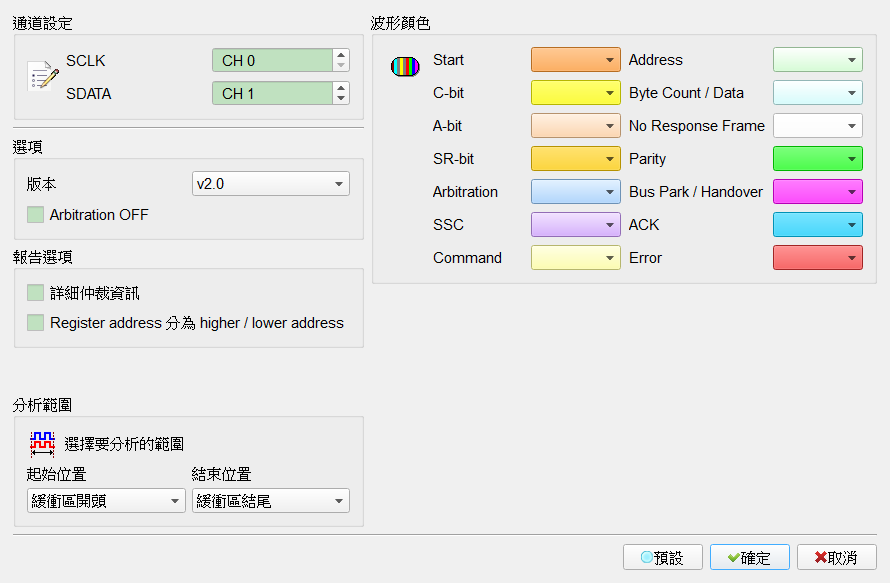

Decode Settings
- 通道設定: 設定 SCLK 及 SDATA 的訊號通道。
- 選項:
- 版本: 可選擇 v1.0／v2.0／Compatibility Mode。Default 為 v2.0。
- Arbitration OFF: 表示關閉仲裁機制。勾選時欄位啟用（Enable）。Default 為未勾選。
- 報告選項:
- Split register address into higher / lower address: 在報告區將 Register Address 分為 higher／lower address。勾選時欄位啟用（Enable）。Default 為未勾選。
- Detailed Arbitration: 在報告區顯示詳細仲裁資訊。勾選時欄位啟用（Enable）。Default 為未勾選。

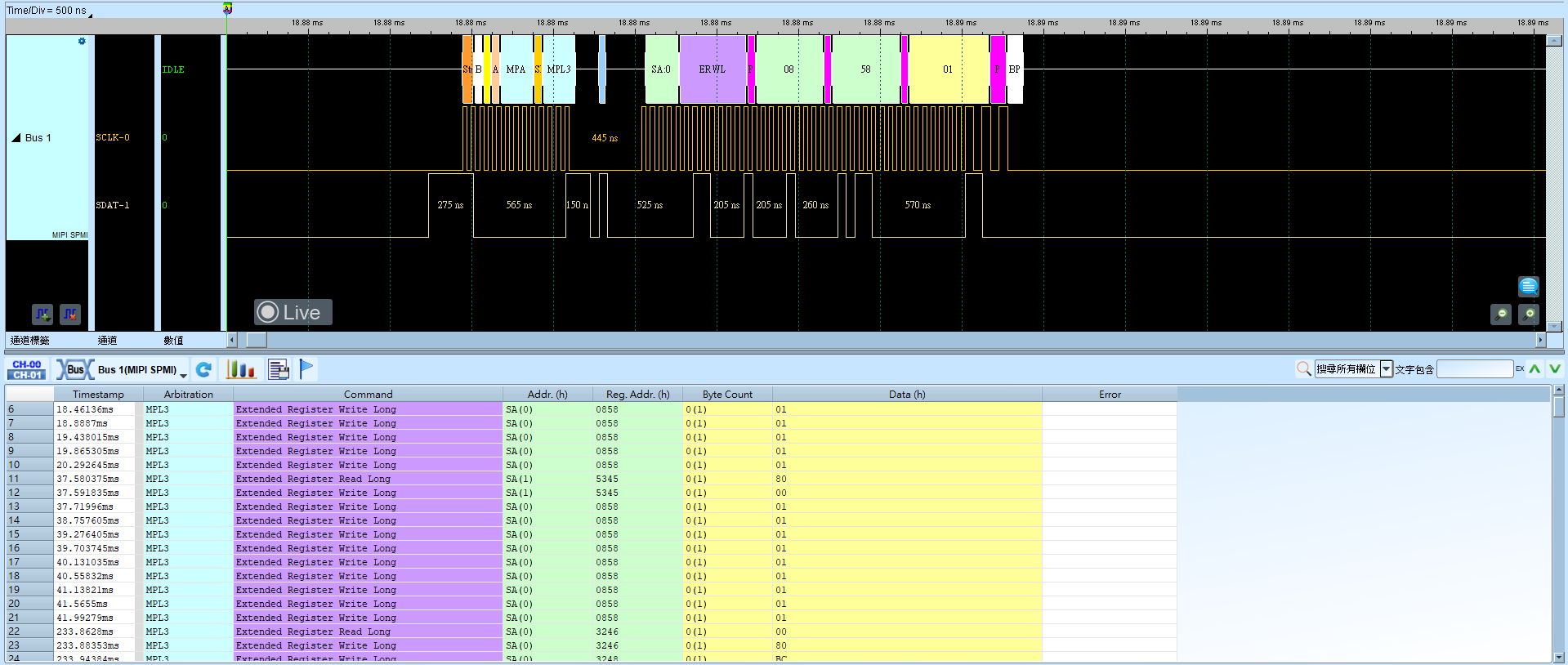

Result
