HID over I2C (Human interface device Over I2C)
HID Over I2C（Human Interface Device Over I2C）主要應用在 Windows 8、ARM 的平台架構上；另一個為 HID Over USB 則是應用在 x86 系統上。在 Windows 8 常見支援 HID Over I2C 匯流排通訊協定的裝置是觸控面板。
Address Mode 或 Ignore Glitch 設錯可能導致位址／資料解碼異常。通道前綴差異見 Settings。
Protocol Trigger 說明：HID over I2C Trigger

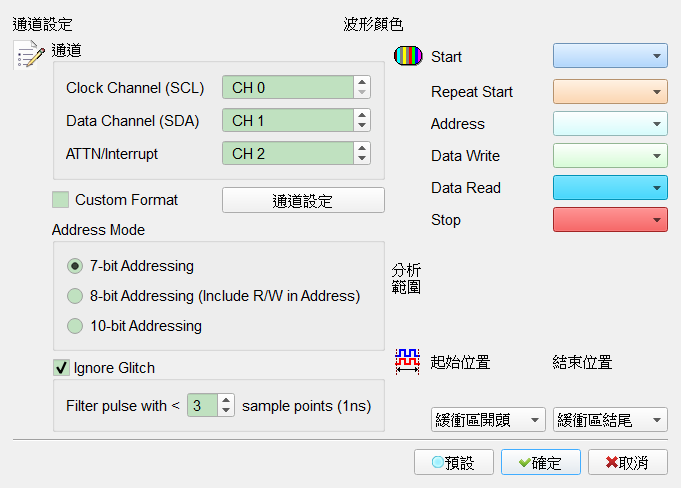

Decode Settings
- 通道: 設定待測物上各個訊號端接在邏輯分析儀的通道編號（SCL、SDA、ATTN）。
- Custom Format: 可自定義部分解析內容。勾選時欄位啟用（Enable）。Default 為未勾選。
- 通道設定: 點選後彈出記事本編輯解碼格式，格式如下：CMD, {解析欄位1的名稱, 解析欄位1的 Byte 數量, 解析欄位1排列方式}, ……
- Address Mode:
- 7-bit addressing: 顯示 7 位元寬度的位址和 1 位元寬度的 Rd／Wr。Default 為選取此模式。
- 8-bit addressing (Include R/W in Address): 顯示 8 位元寬度位址（7 位元寬度位址加上 1 位元 Rd／Wr）。
- 10-bit addressing: 顯示 10 位元寬度位址。
- 忽略雜訊 (Ignore Glitch): 分析時忽略因轉態過緩所造成的雜訊。勾選時欄位啟用（Enable）。Default 為勾選，< 2 sample points。

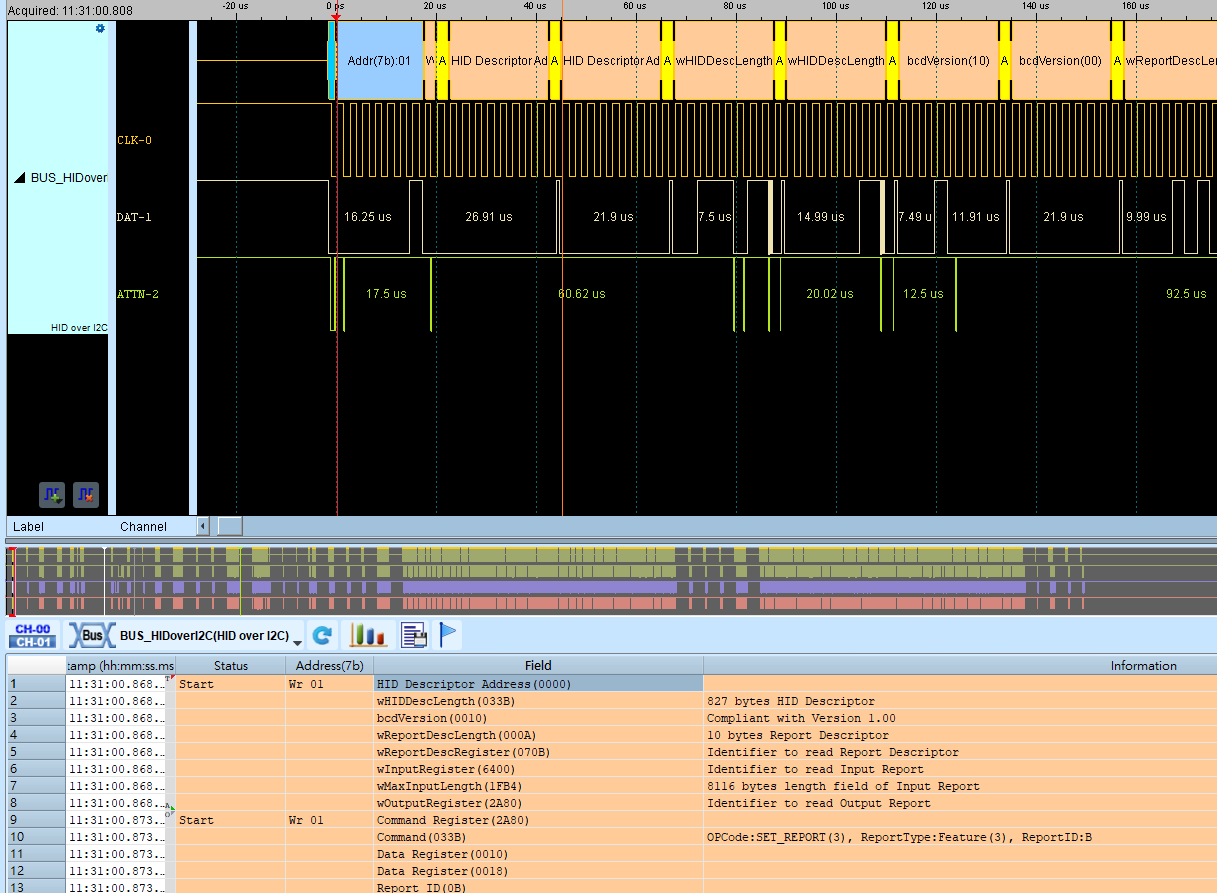

Result
